Thi công sàn vượt nhịp 22m Uboot, Tbox, Nevo, VRO, Cobiax



Xu hướng kiến trúc hiện đại ngày càng hướng tới sự tối giản, không gian mở và tính linh hoạt tối đa trong bố trí công năng. Việc loại bỏ các hàng cột giữa nhà không chỉ nâng cao giá trị thẩm mỹ mà còn gia tăng đáng kể diện tích sử dụng hữu ích.



Thách thức và cơ hội của nhịp lớn 22m



Trong kỹ thuật xây dựng truyền thống, việc vượt nhịp từ 10m trở lên đã đòi hỏi những hệ dầm bê tông cốt thép cực kỳ đồ sộ, dẫn đến việc chiều cao thông thủy bị bó hẹp và tải trọng bản thân kết cấu đè nặng lên nền móng. Khi nâng khẩu độ lên tới 22m, các phương pháp truyền thống gần như đi vào ngõ cụt nếu không chấp nhận những hệ dầm sâu từ 1.5m đến 2m.



Sự xuất hiện của các giải pháp sàn rỗng như Uboot, Tbox, Nevo, VRO và Cobiax đã thay đổi hoàn toàn cuộc chơi. Bằng cách định vị các khối rỗng thông minh trong vùng bê tông không tham gia chịu lực, công nghệ này cho phép tạo ra những tấm sàn phẳng dày nhưng lại cực kỳ nhẹ, mở ra cơ hội thiết kế vượt nhịp 22m một cách khả thi và an toàn tuyệt đối.



Việc áp dụng công nghệ này đòi hỏi một quy trình tính toán và kiểm soát chất lượng khắt khe từ khâu thiết kế đến thi công hiện trường. Sự kết hợp giữa các module rỗng và các loại vật liệu cường độ cao tạo nên một hệ thống kết cấu liên tục, có khả năng phân phối ứng suất tối ưu dưới các dạng tải trọng tĩnh và động.



Sự đồng bộ giữa công nghệ quốc tế và giải pháp Việt Nam



Các giải pháp như Uboot (Italy), Cobiax (Đức) đại diện cho công nghệ châu Âu với lịch sử phát triển lâu đời, đề cao tính chuẩn hóa và tối ưu hình học của các hạt rỗng hoặc hộp rỗng tái chế. Trong khi đó, các thương hiệu như Nevo, Tbox hay VRO (một đại diện sáng giá của công nghệ Việt) lại mang đến sự thích nghi tuyệt vời với khí hậu, thói quen thi công và nguồn vật liệu bản địa.



Sự kết hợp và lựa chọn linh hoạt giữa các hệ hộp này giúp các kỹ sư kết cấu tại Việt Nam có thêm nhiều công cụ để giải quyết bài toán kinh tế - kỹ thuật. Tùy thuộc vào nguồn cung ứng địa phương, tiến độ dự án và năng lực của nhà thầu, việc lựa chọn loại hộp phù hợp sẽ quyết định sự thành bại của dự án vượt nhịp lớn.



Từ những phân tích thực tế, việc thi công sàn rỗng phẳng vượt nhịp lớn không chỉ là một giải pháp kỹ thuật đơn thuần, mà là một chiến lược đầu tư thông minh. Chủ đầu tư có được một mặt bằng "vô cực" không vướng cột dầm, tạo tiền đề cho những thiết kế nội thất sáng tạo và khả năng chuyển đổi công năng linh hoạt trong tương lai.



Định hướng tương lai cho kiến trúc xanh và bền vững



Việc giảm thiểu lượng bê tông sử dụng nhờ hệ hộp rỗng đồng nghĩa với việc giảm thiểu lượng khí thải CO2 phát sinh trong quá trình sản xuất xi măng và khai thác đá hộc. Đây là một điểm cộng cực kỳ lớn cho các công trình hướng tới chứng chỉ xanh như LEED hay Lotus tại Việt Nam.



Hơn thế nữa, khả năng cách âm, cách nhiệt tự nhiên của các khoang rỗng khí bên trong sàn giúp công trình tiết kiệm năng lượng vận hành cho hệ thống điều hòa không khí. Do đó, việc đầu tư vào hệ sàn vượt nhịp rỗng ngay từ ban đầu mang lại giá trị bền vững lâu dài cho toàn bộ vòng đời công trình.



Nhìn chung, công nghệ thi công sàn rỗng vượt nhịp 22m không chỉ giải quyết triệt để bài toán kỹ thuật khó mà còn mở ra một chương mới cho kiến trúc hiện đại tại Việt Nam, nơi sự tự do trong sáng tạo không gian không còn bị giới hạn bởi những kết cấu dầm cột nặng nề.





Sàn vượt nhịp 22m – Giải Pháp Cho Không Gian Lớn sàn bê tông cốt thép ứng dụng công nghệ U-Boot



Khi nhắc đến việc kiến tạo các không gian rộng lớn không cột giữa, Sàn vượt nhịp 22m – Giải Pháp Cho Không Gian Lớn sàn bê tông cốt thép ứng dụng công nghệ U-Boot, T-Box, Nevo, VRO, Cobiax có thể tạo khẩu độ lớn giữa các cột, tường, hạn chế dầm phụ và mở rộng không gian sử dụng.



Sức mạnh của công nghệ U-Boot từ nước Ý

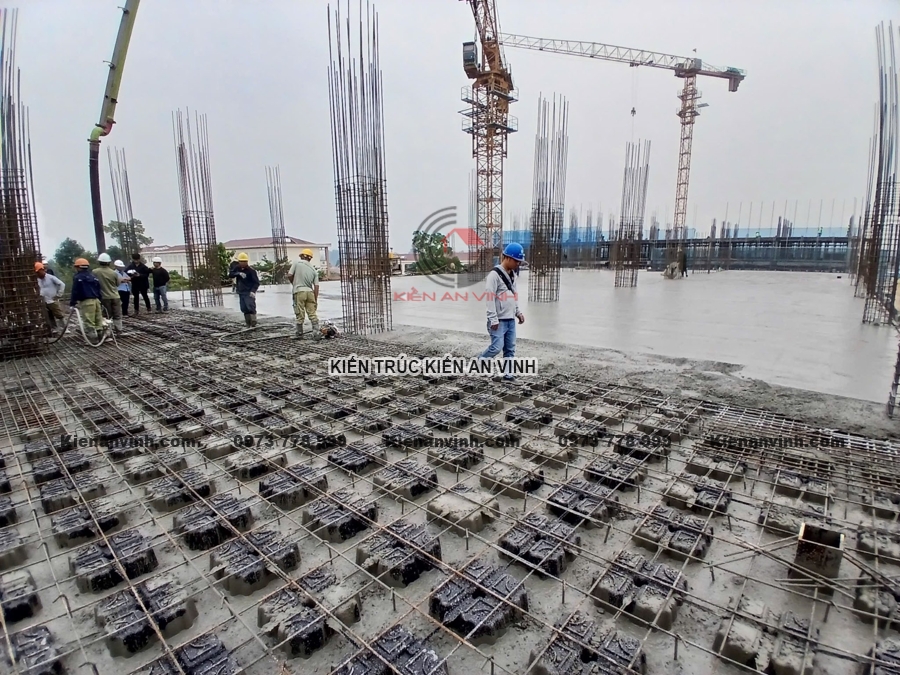

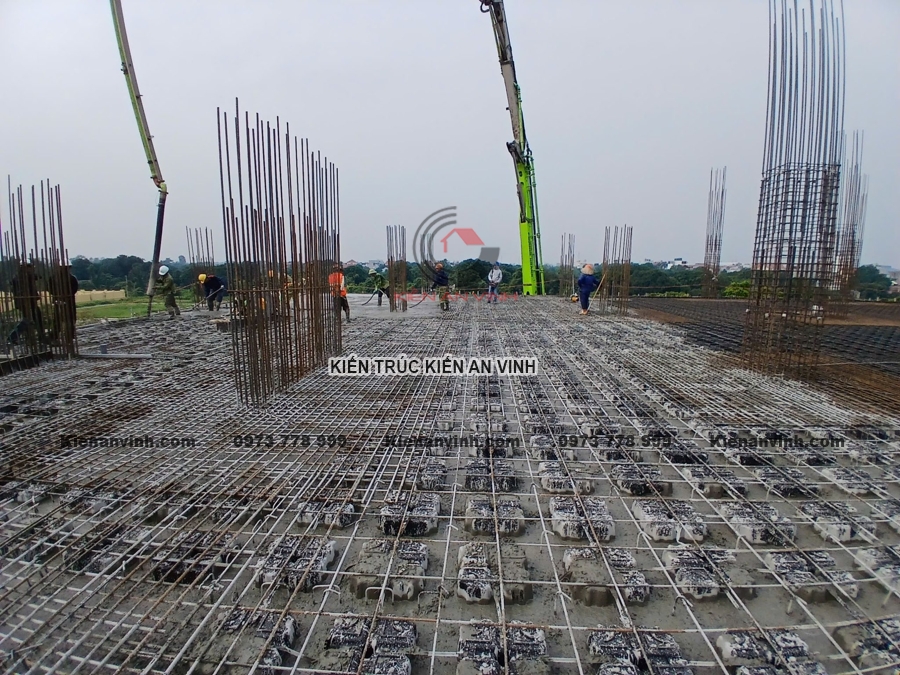

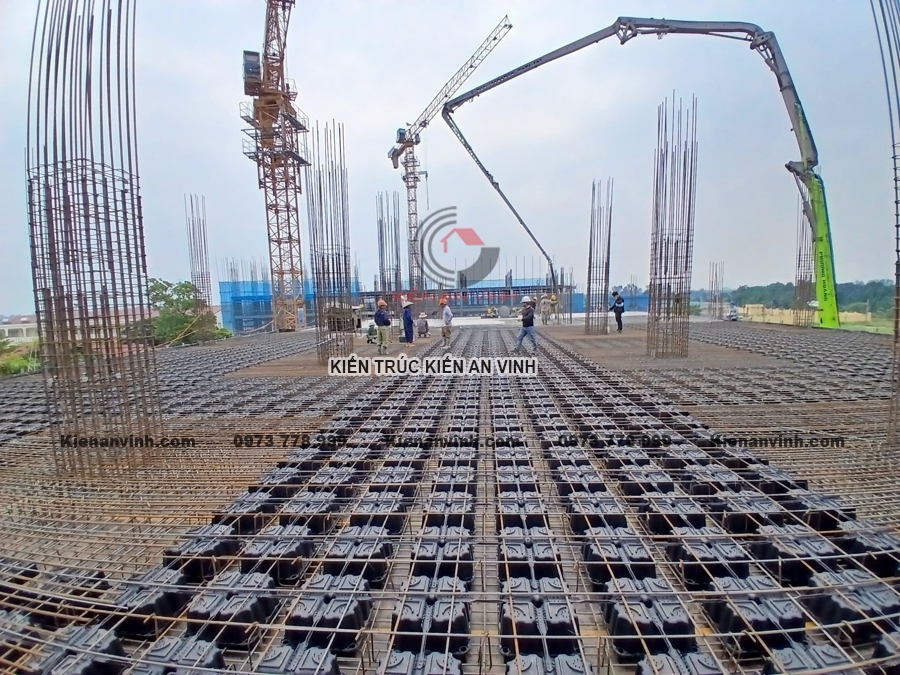

Hộp U-Boot Beton là giải pháp cốp pha dùng một lần bằng nhựa tái chế Polypropylene, được thiết kế để tạo ra sàn phẳng hai phương nhẹ. Cấu trúc hình hộp tháp cụt với các chân định vị giúp tạo ra hệ thống dầm chữ I trực giao ẩn bên trong tấm sàn phẳng, mang lại khả năng chịu lực uốn cực kỳ mạnh mẽ.



Với nhịp 22m, hệ U-Boot giúp giảm tới 30-40% lượng bê tông và 15-20% lượng thép so với sàn đặc tương đương chịu cùng một mức tải trọng. Điều này trực tiếp làm nhẹ tải trọng truyền xuống móng, cho phép thu nhỏ kích thước hệ móng và tiết kiệm chi phí xây dựng nền móng một cách đáng kể.



Việc thi công U-Boot cũng vô cùng thuận tiện nhờ trọng lượng hộp nhẹ, dễ dàng xếp chồng lên nhau để vận chuyển và lưu kho. Các kỹ sư chỉ cần lắp đặt hệ thép lớp dưới, đặt các hộp U-Boot nối với nhau bằng các thanh liên kết định vị, sau đó rải thép lớp trên và tiến hành đổ bê tông.



Tối ưu hóa cấu trúc hình học của sàn phẳng hai phương



Sàn phẳng sử dụng hộp U-Boot hoạt động như một hệ dầm chữ I giao nhau theo cả hai phương. Cấu trúc này tối ưu hóa khả năng phân phối momen uốn từ vùng giữa nhịp về phía các đầu cột, nơi tập trung ứng suất cắt lớn nhất.



Nhờ vào việc loại bỏ phần bê tông ở vùng thớ trung hòa (vùng không tham gia chịu lực kéo hay nén nhiều), sàn U-Boot vừa giữ được chiều cao làm việc lớn của tiết diện để chống võng, vừa giảm thiểu tối đa tải trọng bản thân – kẻ thù lớn nhất của các kết cấu vượt nhịp lớn.



Sự linh hoạt trong việc thay đổi chiều cao hộp (từ 10cm đến 30cm) kết hợp với các chiều dày sàn khác nhau giúp các kỹ sư dễ dàng tinh chỉnh thiết kế cho phù hợp với từng điều kiện tải trọng cụ thể của công trình vượt nhịp 22m.



Đánh giá hiệu quả kinh tế và tiến độ thực tế



Thực tế triển khai tại nhiều dự án lớn cho thấy, dù chi phí mua hộp nhựa ban đầu có vẻ cao hơn cốp pha truyền thống, nhưng tổng chi phí xây dựng (bao gồm bê tông, cốt thép, cốp pha phẳng, nhân công và xử lý móng) lại giảm từ 10% đến 15%.



Bên cạnh đó, việc thi công sàn phẳng không dầm với cốp pha phẳng hoàn toàn giúp rút ngắn thời gian lắp dựng cốp pha lên tới 30%. Các đội thợ không phải tốn thời gian gia công, lắp dựng và tháo dỡ các hộp dầm phức tạp, từ đó đẩy nhanh tiến độ bàn giao công trình.



Khả năng chống rung và cách âm của hệ sàn U-Boot cũng vượt trội hơn hẳn nhờ vào các khoang rỗng không khí đóng vai trò như các bộ giảm chấn tự nhiên, ngăn cản sự truyền âm thanh và dao động qua tấm sàn.





T-Box

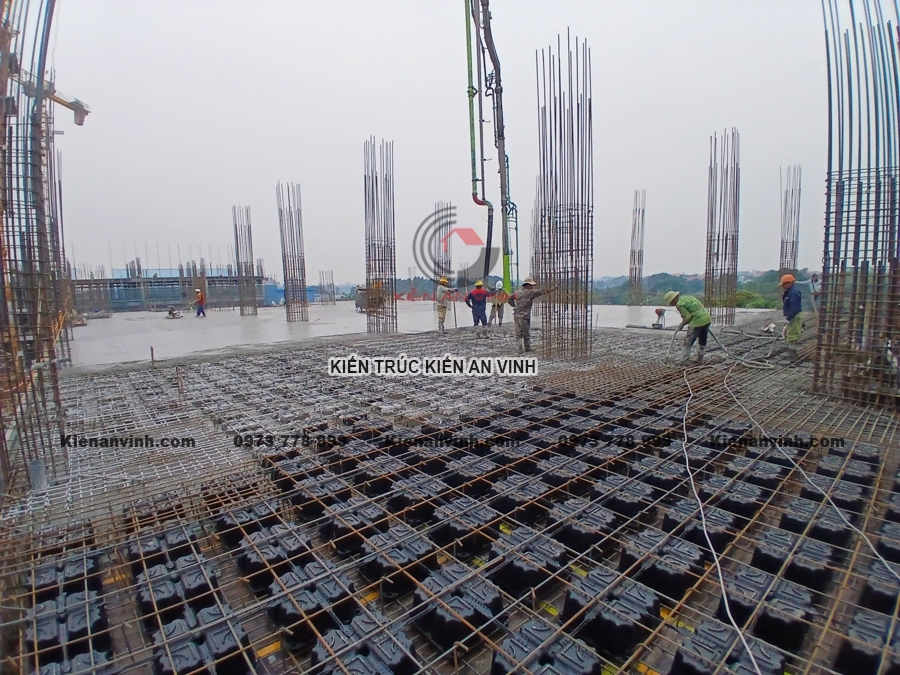

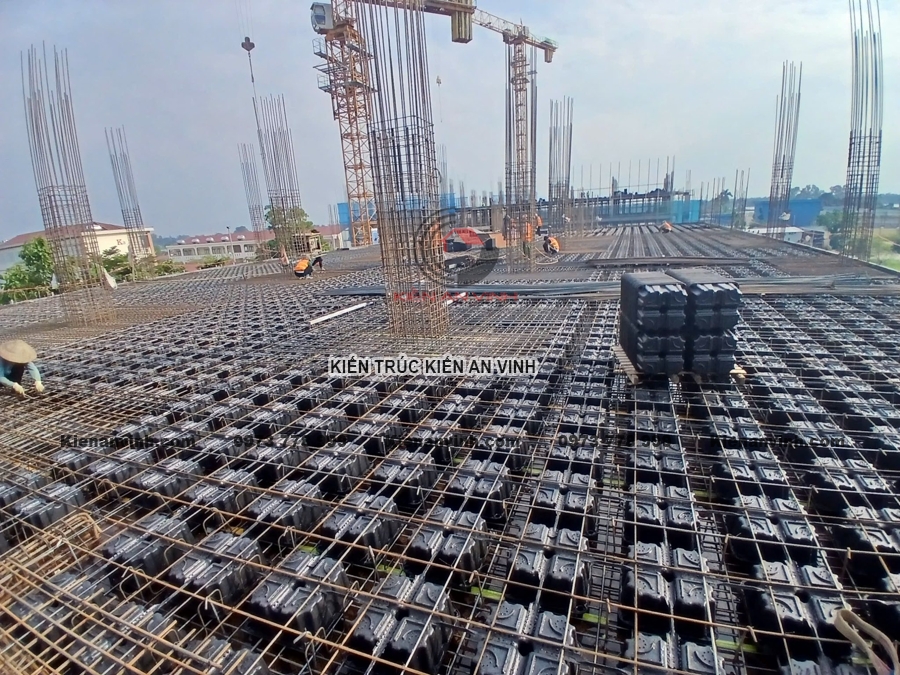

Hộp T-Box là một cải tiến đáng giá trong dòng sản phẩm cốp pha rỗng tạo sàn phẳng, mang lại sự linh hoạt cao trong vận chuyển và khả năng tạo hình kết cấu ưu việt.



Thiết kế xếp chồng thông minh tiết kiệm diện tích kho bãi



Một trong những điểm nghẽn lớn nhất của các loại hộp rỗng là chi phí vận chuyển từ nhà máy đến công trường do tính chất cồng kềnh. T-Box giải quyết triệt để vấn đề này nhờ thiết kế hình nón cụt rỗng, cho phép các hộp xếp lồng khít vào nhau một cách hoàn hảo.



Một chiếc xe tải thông thường có thể chở được lượng hộp T-Box đủ để thi công cho hàng ngàn mét vuông sàn, giúp tiết kiệm chi phí logistics và giảm thiểu diện tích tập kết vật tư tại các công trường nội đô chật hẹp.



Khi ra đến công trường, công nhân chỉ cần tách các hộp ra và lắp ghép thêm hệ chân đế phụ trợ (nếu có) là có thể đặt trực tiếp lên hệ thép sàn, cực kỳ nhanh chóng và không đòi hỏi máy móc chuyên dụng nâng hạ phức tạp.



Khả năng tạo sườn trực giao cứng cáp chống rung động



Thiết kế của T-Box tạo ra một mạng lưới dầm phụ giao nhau liên tục với khoảng cách bước dầm cực kỳ tối ưu. Khi đổ bê tông, các dòng chảy bê tông dễ dàng len lỏi vào các khe hở giữa các hộp, ôm trọn hệ thép chịu lực để tạo nên những sườn dầm vững chắc.



Đối với sàn vượt nhịp lớn 22m, hiện tượng rung sàn do hoạt tải di động (người đi lại, máy móc hoạt động) là một vấn đề cực kỳ nan giải. Hệ sườn trực giao phân bố đều của T-Box giúp phân tán năng lượng rung động nhanh chóng, đảm bảo độ cứng động học cho sàn.



Độ cứng chống xoắn của hệ sàn T-Box cũng rất cao, giúp công trình chống chọi tốt với các tác động của tải trọng ngang như gió bão hoặc động đất, tạo ra một hệ kết cấu chịu lực không gian toàn diện.



Quy trình kiểm soát chất lượng đổ bê tông sàn T-Box



Để đảm bảo sàn T-Box đạt chất lượng cao nhất khi vượt nhịp lớn, quy trình đổ bê tông phải tuân thủ nghiêm ngặt kỹ thuật đổ hai lớp. Lớp thứ nhất được đổ vừa đủ để điền đầy phần chân đế và đáy hộp, sau đó dùng máy đầm dùi thích hợp để bê tông len lỏi đều dưới đáy hộp mà không làm nổi hộp.



Sau khi lớp thứ nhất bắt đầu se lại (nhưng chưa ninh kết hoàn toàn để tránh mạch ngừng), lớp bê tông thứ hai sẽ được đổ phủ kín bề mặt trên của hộp T-Box đến chiều dày thiết kế. Quy trình này đòi hỏi sự phối hợp nhịp nhàng giữa trạm trộn và đội ngũ thi công tại hiện trường.



Việc bảo dưỡng ẩm sau khi đổ bê tông cũng cực kỳ quan trọng đối với sàn rỗng. Do diện tích bề mặt tiếp xúc lớn và sự tồn tại của các khoang rỗng bên trong, việc giữ ẩm liên tục trong 7 ngày đầu sẽ ngăn ngừa hiện tượng nứt do co ngót nhiệt và co ngót khô.





Nevo



Công nghệ hộp nhựa Nevo mang đến sự tinh tế trong thiết kế hình học và khả năng tối ưu hóa dòng chảy bê tông, giúp hạn chế tối đa các khuyết tật rỗng bên trong lòng sàn.



Thiết kế vòm phân phối lực và tối ưu hóa thủy lực bê tông



Hộp Nevo nổi bật với thiết kế dạng vòm cong mềm mại ở các góc và cạnh. Thiết kế này không chỉ giúp tăng khả năng chịu tải trọng tạm thời trong quá trình thi công (khi công nhân di chuyển và đặt thiết bị lên trên hộp) mà còn tối ưu hóa dòng chảy của bê tông tươi.



Khi bơm bê tông vào sàn, các góc bo tròn của Nevo giúp giảm lực cản thủy lực, hướng dòng bê tông đi xuống dưới đáy hộp một cách tự nhiên và liên tục. Điều này loại bỏ hầu hết nguy cơ tạo ra các túi khí hoặc bọt khí lớn dưới đáy hộp – một lỗi thi công thường gặp ở các dạng hộp vuông sắc cạnh.



Sự trơn tru trong dòng chảy bê tông cũng giúp quá trình đầm dùi diễn ra dễ dàng và nhanh chóng hơn, đảm bảo lớp bê tông bảo vệ cốt thép luôn đạt độ đặc chắc và đồng nhất cao nhất.



Tính năng cách âm và cách nhiệt vượt trội cho căn hộ cao cấp



Bên cạnh khả năng chịu lực vượt nhịp, hộp Nevo tạo ra một lớp đệm không khí dày bên trong sàn. Lớp đệm này hoạt động như một bức tường cách âm tự nhiên cực kỳ hiệu quả, làm suy giảm đáng kể tiếng ồn va chạm truyền qua sàn (như tiếng bước chân, tiếng rơi đồ vật).



Đối với các dự án chung cư cao cấp hoặc văn phòng, việc sử dụng sàn Nevo giúp nâng cao chất lượng sống và làm việc, bảo vệ sự riêng tư giữa các tầng một cách tối đa mà không cần phải thi công thêm các hệ trần thạch cao cách âm tốn kém.



Khả năng cách nhiệt của sàn Nevo cũng là một ưu điểm không thể bỏ qua. Lớp không khí tĩnh bên trong hộp ngăn cản sự truyền nhiệt từ tầng trên xuống tầng dưới và ngược lại, giúp giảm tải cho hệ thống điều hòa và tiết kiệm điện năng vận hành công trình.



Khả năng kháng hóa chất và độ bền vật liệu cao



Được sản xuất từ nhựa Polypropylene tái chế chất lượng cao, hộp Nevo có khả năng chống lại hầu hết các tác nhân hóa học có trong bê tông và nước ngầm (như kiềm, axit nhẹ, muối sulfate). Điều này đảm bảo hộp không bị phân hủy hay biến dạng theo thời gian dài sử dụng.



Ngay cả khi bê tông đã đóng rắn và hộp Nevo đóng vai trò là cốp pha kẹt lại vĩnh viễn trong sàn, độ bền hóa học của nhựa đảm bảo không gây ra bất kỳ phản ứng phụ nào làm ảnh hưởng đến chất lượng cốt thép hay bê tông xung quanh.



Sự thân thiện với môi trường của việc sử dụng nhựa tái chế cũng giúp dự án đạt được các điểm số cao trong việc đánh giá công trình xanh, nâng cao giá trị thương hiệu cho chủ đầu tư.





VRO

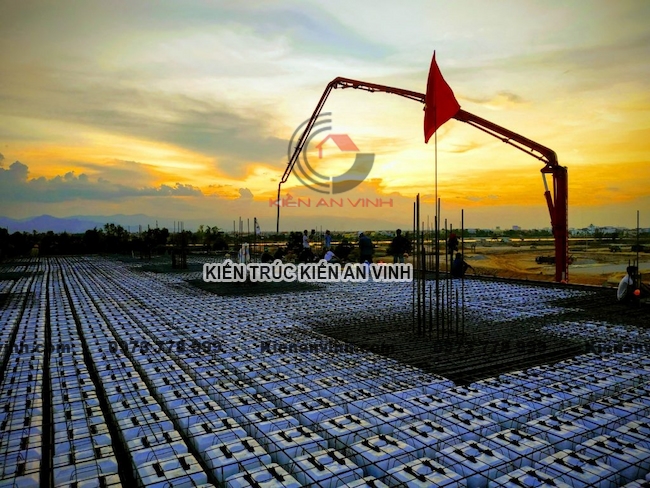

Công nghệ sàn phẳng VRO (đại diện tiêu biểu từ trí tuệ Việt Nam) sử dụng lõi xốp EPS định hình kết hợp hệ khung thép không gian ba chiều (3D) mang lại độ cứng cáp và khả năng thi công cực kỳ nhanh chóng.



Cấu tạo lõi xốp EPS bọc trong hệ khung thép chịu lực cường độ cao



Điểm khác biệt lớn nhất của VRO so với các công nghệ hộp nhựa nhập khẩu là việc sử dụng các khối xốp EPS (Expanded Polystyrene) chống cháy làm lõi rỗng. Các khối xốp này được ôm chặt bởi một hệ khung thép không gian hàn chập cường độ cao, tạo thành một module tấm sàn lắp ghép sẵn vững chắc.



Hệ khung thép 3D này không chỉ giữ cố định vị trí của khối xốp không bị dịch chuyển hay nổi lên khi đổ bê tông mà còn tham gia trực tiếp vào việc chịu lực cắt và lực uốn của sàn. Sự kết hợp cơ học giữa thép và xốp tạo nên một cấu kiện bán thành phẩm có độ cứng cực cao trước khi đổ bê tông.



Lõi xốp EPS có trọng lượng siêu nhẹ, gần như bằng không, giúp giảm tải trọng bản thân sàn xuống mức tối thiểu tuyệt đối, tạo điều kiện thuận lợi nhất cho việc thiết kế sàn vượt nhịp 22m chịu tải trọng lớn.



Khả năng chống cháy và cách âm đạt tiêu chuẩn quốc gia



Một mối lo ngại thường trực của các chủ đầu tư khi sử dụng vật liệu xốp trong sàn là vấn đề an toàn cháy nổ. VRO đã giải quyết triệt để vấn đề này bằng việc sử dụng xốp EPS tự tắt lửa (chống cháy lan) chất lượng cao, bọc hoàn toàn trong lớp bê tông bảo vệ dày dặn.



Khi xảy ra hỏa hoạn, lớp bê tông bao quanh đóng vai trò là tấm lá chắn ngăn nhiệt độ cao tiếp xúc với lõi xốp. Các thử nghiệm thực tế tại các trung tâm kiểm định uy tín đã chứng minh sàn VRO có giới hạn chịu lửa REI lên tới hơn 120 phút, hoàn toàn đáp ứng các tiêu chuẩn phòng cháy chữa cháy khắt khe nhất hiện nay.



Khả năng tiêu âm của xốp EPS cũng cực kỳ ấn tượng. Các bước sóng âm khi đi xuyên qua ranh giới giữa bê tông đặc và lõi xốp mềm bị hấp thụ và triệt tiêu phần lớn năng lượng, giúp sàn VRO trở thành một trong những hệ sàn yên tĩnh nhất hiện nay.



Tính linh hoạt trong sản xuất và thích ứng với mọi hình dạng kiến trúc



Vì được sản xuất trong nước, các tấm sàn VRO có thể được tùy biến kích thước, chiều dày và mật độ cốt thép một cách linh hoạt theo từng layout thiết kế cụ thể của dự án. Không bị giới hạn bởi các kích thước khuôn nhựa cố định, VRO dễ dàng bo theo các đường cong kiến trúc, các góc chéo hay các vị trí khoét lỗ kỹ thuật lớn.



Thời gian giao hàng cực nhanh và sự hỗ trợ kỹ thuật trực tiếp từ đội ngũ kỹ sư của hãng tại công trường là những lợi thế vượt trội giúp đẩy nhanh tiến độ thi công và xử lý tức thời các tình huống phát sinh tại hiện trường.



Sự đơn giản trong thao tác lắp đặt – chỉ cần cẩu các tấm VRO lớn đặt vào vị trí, liên kết thép mối nối và đổ bê tông – giúp giảm thiểu tối đa sự phụ thuộc vào tay nghề của nhân công trực tiếp, hạn chế sai sót kỹ thuật.





Cobiax có thể tạo khẩu độ lớn giữa các cột

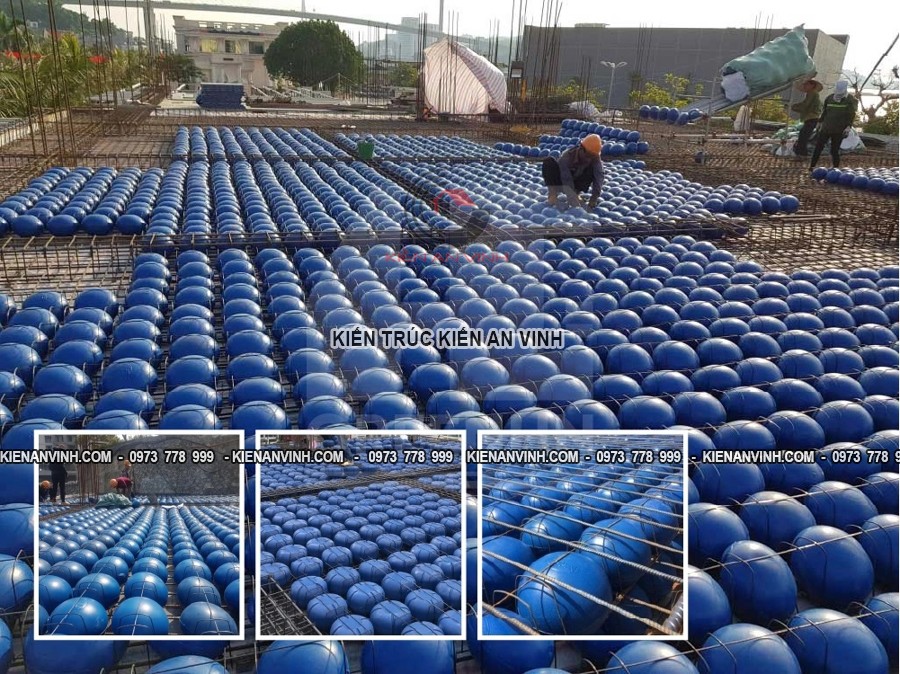

Công nghệ Cobiax của Đức, sử dụng các quả bóng nhựa rỗng (Cobiax Spherical) hoặc các khối dẹt (Cobiax Slim-Line), là một trong những giải pháp tiên phong trên thế giới về sàn phẳng rỗng chịu lực hai phương.



Nguyên lý thiết kế hình học của quả bóng Cobiax



Bóng Cobiax hoạt động dựa trên nguyên lý loại bỏ bê tông ở những vùng chịu lực cắt nhỏ và mô-men uốn thấp. Khác với các hệ hộp vuông hay chữ nhật, bóng tròn Cobiax tạo ra sự chuyển tiếp ứng suất cực kỳ mượt mà bên trong bê tông, giảm thiểu sự tập trung ứng suất tại các góc cạnh.



Sự phân bố đều đặn của các quả bóng trong lồng thép định vị tạo nên một cấu trúc sàn có độ đồng nhất cao theo mọi hướng. Điều này cho phép sàn ứng phó cực tốt với các tải trọng gió, động đất từ bất kỳ hướng nào thổi tới, rất phù hợp cho các tòa nhà cao tầng vượt nhịp lớn.



Đặc biệt, hệ Slim-Line với các khối rỗng hình elip dẹt cho phép giảm chiều dày sàn tối đa trong khi vẫn giữ nguyên hiệu quả vượt nhịp, giúp tăng chiều cao thông thủy cho mỗi tầng nhà.



Giảm thiểu tối đa vật liệu và lượng khí thải carbon phát thải



Cobiax tự hào là giải pháp thân thiện với môi trường hàng đầu. Việc giảm tới 35% lượng bê tông tiêu thụ đồng nghĩa với việc giảm hàng ngàn tấn xi măng cần sản xuất cho một công trình lớn, từ đó cắt giảm trực tiếp lượng khí thải CO2 thải ra bầu khí quyển.



Ngoài ra, việc giảm khối lượng bê tông cũng đồng nghĩa với việc giảm số lượng chuyến xe bồn vận chuyển đến công trường, giảm ùn tắc giao thông và ô nhiễm tiếng ồn đô thị trong suốt quá trình xây dựng.



Các quả bóng Cobiax được sản xuất hoàn toàn từ nhựa tái chế 100%, góp phần giải quyết bài toán rác thải nhựa toàn cầu và thúc đẩy nền kinh tế tuần hoàn trong ngành công nghiệp xây dựng.



Sự tin cậy từ tiêu chuẩn thiết kế châu Âu danh tiếng



Công nghệ Cobiax được hỗ trợ bởi một hệ thống tiêu chuẩn kỹ thuật, phần mềm tính toán và chứng chỉ chất lượng vô cùng đồ sộ của châu Âu (như chứng chỉ kỹ thuật quốc gia Đức DIBt). Điều này mang lại sự an tâm tuyệt đối cho các đơn vị tư vấn thiết kế và các cơ quan thẩm tra dự án tại Việt Nam.



Các mô hình tính toán độ võng, khả năng chịu cắt và chọc thủng của sàn Cobiax đã được kiểm chứng qua hàng ngàn công trình thực tế trên toàn thế giới trong suốt hơn hai thập kỷ qua.



Sự đồng bộ từ khâu tính toán phần mềm đến khâu cung ứng vật tư chuẩn hóa giúp giảm thiểu tối đa các rủi ro kỹ thuật, đảm bảo công trình vượt nhịp 22m vận hành an toàn và bền bỉ theo thời gian.





Tường



Trong sơ đồ kết cấu của sàn phẳng vượt nhịp lớn, hệ thống tường chịu lực (vách cứng) đóng vai trò quyết định trong việc ổn định toàn bộ công trình trước các tác động của tải trọng ngang.



Vai trò của vách cứng bê tông cốt thép trong hệ sàn phẳng



Khi loại bỏ các hàng cột giữa để đạt được khẩu độ vượt nhịp 22m, hệ thống chịu lực đứng của công trình bị dồn về các cột biên và hệ thống tường/vách lõi thang máy. Các vách cứng này không chỉ chịu tải trọng đứng mà còn là hệ thống chống gió và động đất chủ lực cho toàn nhà.



Sự liên kết ngàm cứng giữa tấm sàn phẳng dày và vách cứng tạo nên một khung không gian siêu tĩnh chắc chắn. Kỹ sư kết cấu phải tính toán rất kỹ chi tiết liên kết này để đảm bảo momen uốn từ sàn truyền vào vách một cách an toàn mà không gây nứt cục bộ.



Vách cứng thường được bố trí ở các khu vực lõi kỹ thuật, buồng thang máy hoặc các góc biên của công trình để không làm ảnh hưởng đến không gian kiến trúc mở bên trong.



Sự kết hợp hoàn hảo giữa tường chịu lực và sàn không dầm



Sử dụng tường chịu lực thay thế cho một phần hệ cột biên giúp phân bố tải trọng một cách đều đặn hơn dọc theo chu vi công trình. Điều này giúp giảm thiểu hiện tượng tập trung ứng suất lớn tại các đầu cột biên, từ đó giảm độ dày cần thiết của sàn phẳng.



Sự phẳng lỳ từ trần xuống tường tạo nên một không gian nội thất cực kỳ sang trọng và liền mạch. Không còn những góc cột lồi ra hay những đà dầm chạy dọc trần nhà, giúp việc kê đồ nội thất, lắp đặt hệ thống tủ âm tường trở nên hoàn hảo và thẩm mỹ nhất.



Hơn nữa, việc thi công vách cứng bằng hệ cốp pha trượt hoặc cốp pha nhôm định hình hiện đại giúp đẩy nhanh tiến độ thi công phần thô lên rất nhiều, đồng thời bề mặt bê tông sau khi tháo cốp pha đạt độ nhẵn mịn cao, tiết kiệm chi phí bả matit và sơn nước.



Giải pháp kỹ thuật xử lý liên kết sàn phẳng và tường chịu lực



Tại vị trí giao cắt giữa sàn phẳng rỗng và tường bê tông, công nghệ yêu cầu phải chừa một khoảng đệm bê tông đặc (không đặt hộp rỗng) dọc theo chiều dài tường. Khoảng đệm này thường rộng từ 50cm đến 1m tùy thuộc vào tính toán nội lực lực cắt và momen chịu uốn.



Hệ cốt thép liên kết giữa tường và sàn (thép râu, thép chờ) phải được tính toán đủ chiều dài neo giữ theo tiêu chuẩn thiết kế. Việc bố trí các thanh thép tăng cường dạng chữ U hoặc chữ L tại mép sàn liên kết vách giúp ngăn ngừa hiện tượng nứt nẻ do ứng suất co ngót của bê tông.



Việc đổ bê tông tại vùng biên liên kết này cần được giám sát chặt chẽ, đảm bảo bê tông chảy đều, đặc chắc, không bị rỗ tổ ong tại khu vực mật độ thép dày đặc xung quanh vách cứng.





Hạn chế dầm phụ và mở rộng không gian sử dụng



Việc loại bỏ các hệ dầm phụ chằng chịt trên trần nhà là một trong những thành tựu lớn nhất mà công nghệ sàn phẳng rỗng mang lại cho kiến trúc hiện đại.



Giải phóng chiều cao thông thủy và tối ưu hóa không gian đứng



Trong các thiết kế truyền thống, để vượt nhịp lớn, chiều cao của dầm phụ thường chiếm từ 60cm đến 80cm chiều cao tầng. Điều này buộc chủ đầu tư phải tăng chiều cao tầng tổng thể để đảm bảo chiều cao thông thủy sử dụng tối thiểu, dẫn đến việc tăng chi phí xây dựng tường bao, cột, vách và hệ thống cơ điện thẳng đứng.



Sử dụng sàn phẳng không dầm giúp giảm chiều cao mỗi tầng từ 30cm đến 50cm trong khi vẫn giữ nguyên chiều cao thông thủy sử dụng. Đối với một tòa nhà cao tầng (khoảng 20 tầng), việc tiết kiệm này giúp chủ đầu tư có thể xây thêm từ 1 đến 2 tầng sử dụng hoàn toàn miễn phí trong cùng một chiều cao quy hoạch cho phép.



Không gian trần phẳng lỳ tạo cảm giác rộng rãi, thoáng đãng và sang trọng hơn rất nhiều so với trần dầm hộp truyền thống, mang lại trải nghiệm không gian sống và làm việc đẳng cấp cho người sử dụng.



Thuận lợi tối đa cho việc đi đường ống kỹ thuật MEP



Hệ thống cơ điện (MEP) bao gồm đường ống điều hòa trung tâm, ống thông gió, ống cấp thoát nước và đường ống phòng cháy chữa cháy thường là "cơn ác mộng" của các nhà thầu cơ điện khi gặp hệ dầm phụ dày đặc. Việc phải đi vòng qua dầm hoặc khoan lỗ xuyên dầm vừa tốn kém, vừa làm giảm đáng kể chiều cao trần thạch cao.



Với sàn phẳng không dầm, hệ thống đường ống kỹ thuật được chạy thẳng tắp ngay sát dưới đáy sàn một cách dễ dàng và nhanh chóng nhất. Thời gian lắp đặt MEP giảm tới 40%, lượng vật liệu co cút nối và chiều dài đường ống cũng giảm đáng kể, mang lại hiệu quả kinh tế cực lớn.



Việc bảo trì, sửa chữa hay nâng cấp hệ thống MEP sau này cũng trở nên đơn giản hơn bao giờ hết vì không bị cản trở bởi bất kỳ hệ dầm kết cấu nào.



Tự do phân chia lại mặt bằng không lo vướng dầm cột



Một mặt bằng phẳng không dầm phụ mang lại sự linh hoạt tuyệt đối cho việc phân chia không gian sử dụng. Chủ sở hữu có thể tự do dựng tường ngăn, lắp đặt các hệ vách kính di động tại bất kỳ vị trí nào trên mặt sàn mà không lo ngại việc bức tường đè lên vùng sàn yếu hay vướng vào hệ dầm cột mất thẩm mỹ.



Khi nhu cầu sử dụng thay đổi (ví dụ chuyển đổi từ văn phòng làm việc sang căn hộ dịch vụ hoặc ngược lại), việc cải tạo mặt bằng diễn ra vô cùng nhanh chóng và tiết kiệm chi phí, không cần phải can thiệp vào kết cấu chịu lực của tòa nhà.



Đặc điểm này cực kỳ thu hút các đơn vị thuê mặt bằng kinh doanh, showroom hay văn phòng lớn vì họ có toàn quyền sáng tạo không gian theo bộ nhận diện thương hiệu riêng của mình một cách hoàn hảo nhất.

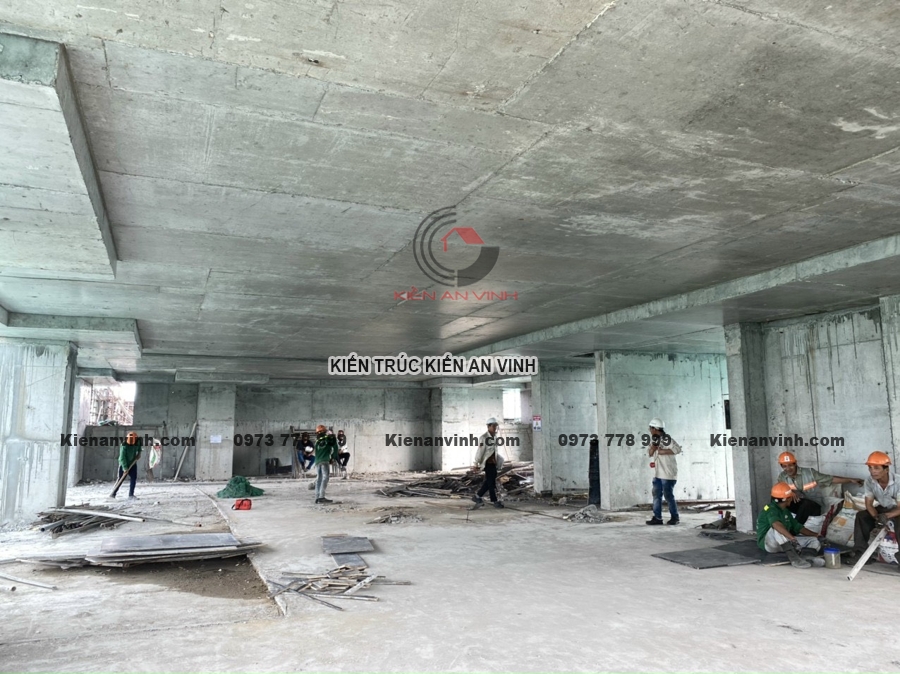

Sàn Phẳng Không Dầm – Tối Ưu Không Gian tải trọng được truyền trực tiếp xuống hệ cột



Trong sơ đồ kết cấu của sàn phẳng, nguyên lý chịu lực đã có sự thay đổi căn bản: Sàn Phẳng Không Dầm – Tối Ưu Không Gian tải trọng được truyền trực tiếp xuống hệ cột, tạo mặt bằng thông thoáng, linh hoạt và thuận lợi cho bố trí công năng.



Cơ chế truyền tải trọng trực tiếp độc đáo



Khác với sàn dầm truyền thống nơi tải trọng truyền từ sàn -> dầm phụ -> dầm chính -> cột, hệ sàn phẳng không dầm truyền tải trọng trực tiếp từ tấm sàn phẳng lớn xuống hệ cột chịu lực đứng. Để làm được điều này, tấm sàn phải được thiết kế như một tấm bản chịu lực liên tục cả hai phương.



Tại khu vực xung quanh đầu cột, ứng suất cắt và mô-men âm (uốn ngược) đạt giá trị cực đại. Các kỹ sư kết cấu sẽ tính toán bố trí một vùng bê tông đặc (không đặt hộp rỗng) xung quanh đầu cột, gọi là mũ cột chìm hoặc nấm đầu cột, nhằm đảm bảo khả năng chống chọc thủng của sàn.



Sự biến mất của dầm chính và dầm phụ giúp dòng truyền lực trở nên ngắn nhất và trực tiếp nhất, giảm thiểu các tổn hao nội lực và nâng cao hiệu suất làm việc tổng thể của hệ kết cấu.



Giải pháp chống chọc thủng đầu cột hiệu quả cao



Hiện tượng chọc thủng (punching shear) là nguy cơ lớn nhất đối với hệ sàn phẳng không dầm tại các vị trí liên kết đầu cột. Nếu không được tính toán kỹ, cột có thể đâm xuyên qua sàn dưới tác dụng của tải trọng lớn, gây ra sự sụp đổ dây chuyền vô cùng nguy hiểm.



Để giải quyết triệt để vấn đề này, ngoài việc tạo vùng bê tông đặc xung quanh cột, các kỹ sư còn sử dụng các hệ cốt thép chống chọc thủng chuyên dụng như thép đai liên tục, hệ chốt thép cường độ cao (shear studs) hoặc các hệ lưới thép hàn gia cường đặc biệt.



Các giải pháp công nghệ hiện đại như Uboot hay Cobiax đều cung cấp các quy trình tính toán chi tiết và phụ kiện thép chống chọc thủng đồng bộ, giúp triệt tiêu hoàn toàn nguy cơ này, đảm bảo hệ sàn vượt nhịp 22m luôn hoạt động trong trạng thái an toàn tuyệt đối.



Tính toán biến dạng và kiểm soát độ võng dài hạn của sàn phẳng



Độ võng dài hạn dưới tác dụng của tải trọng thường xuyên và từ biến của bê tông là một thông số cực kỳ nhạy cảm đối với sàn phẳng vượt nhịp 22m. Một tấm sàn bị võng quá mức cho phép không chỉ gây mất thẩm mỹ mà còn làm nứt các hệ tường xây bên trên và tạo cảm giác bất an cho người sử dụng.



Để kiểm soát độ võng trong giới hạn cho phép (thường là L/500 đến L/250 tùy tiêu chuẩn), các kỹ sư phải tính toán chiều dày sàn tối ưu kết hợp với hàm lượng cốt thép hợp lý. Việc sử dụng bê tông mác cao (từ B30 trở lên) và quy trình tháo dỡ cốp pha, lắp đặt hệ chống phân tải đúng kỹ thuật đóng vai trò quyết định.



Bên cạnh đó, việc kết hợp công nghệ sàn rỗng phẳng với hệ cáp dự ứng lực căng sau là giải pháp tối ưu nhất để bù lại độ võng do tải trọng bản thân gây ra, giúp sàn phẳng luôn giữ được độ phẳng lý tưởng theo thời gian.



Tạo mặt bằng thông thoáng



Mặt bằng rộng lớn không cột giữa là niềm mơ ước của mọi kiến trúc sư, mang lại sự tự do tuyệt đối trong việc bay bổng với các ý tưởng thiết kế không gian độc đáo.



Kiến tạo không gian nội thất mở rộng lớn không góc chết



Một mặt bằng phẳng lỳ, rộng hàng trăm mét vuông không vướng bất kỳ một chiếc cột chịu lực nào ở giữa tạo nên một hiệu ứng thị giác cực kỳ mạnh mẽ. Không gian dường như rộng mở vô tận, đón nhận tối đa ánh sáng tự nhiên và luồng gió đối lưu tự nhiên từ bên ngoài thổi vào.



Đối với các showroom trưng bày sản phẩm cao cấp (như ô tô, đồ nội thất cao cấp), mặt bằng thông thoáng tuyệt đối giúp phô diễn trọn vẹn vẻ đẹp của sản phẩm từ mọi góc nhìn mà không bị che khuất bởi các hàng cột thô kệch.



Trong thiết kế văn phòng hiện đại (co-working space), không gian mở giúp tăng cường sự tương tác, kết nối giữa các nhân viên, tạo ra một môi trường làm việc năng động, sáng tạo và tràn đầy năng lượng tích cực.



Tối ưu hóa việc phân chia ánh sáng và thông gió tự nhiên



Hệ trần phẳng lỳ không dầm cản trở giúp ánh sáng tự nhiên từ hệ thống cửa kính lớn xung quanh tòa nhà có thể chiếu sâu vào tận lõi công trình. Điều này giúp giảm thiểu việc sử dụng ánh sáng nhân tạo ban ngày, tiết kiệm năng lượng điện tiêu thụ một cách đáng kể.



Luồng không khí tươi cũng được lưu thông tự do khắp mặt bằng mà không bị ngăn cản bởi các dầm thả, tránh hiện tượng bí khí hay tạo ra các vùng khí tù đọng trong nhà. Hệ thống thông gió tự nhiên hoạt động hiệu quả hơn giúp cải thiện chất lượng không khí trong nhà rõ rệt.



Điều này đặc biệt quan trọng đối với sức khỏe của người sử dụng trong các công trình công cộng, trường học hay văn phòng làm việc tập trung đông người.



Nâng cao giá trị thương mại và hiệu quả cho thuê của tòa nhà



Đối với các chủ đầu tư bất động sản thương mại, một mặt bằng thông thoáng, vượt nhịp lớn luôn có giá trị cho thuê cao hơn từ 15% đến 25% so với mặt bằng cột dầm truyền thống. Khách thuê sẵn sàng trả giá cao hơn để có được một mặt bằng dễ dàng thiết kế và phân chia công năng theo đúng ý muốn của họ.



Khả năng linh hoạt trong việc thay đổi công năng sử dụng giúp tòa nhà luôn duy trì được tỷ lệ lấp đầy cao, bất kể xu hướng thị trường thay đổi thế nào trong tương lai. Đây chính là yếu tố cốt lõi quyết định tỷ suất sinh lời và thời gian thu hồi vốn nhanh chóng của dự án.



Đầu tư vào giải pháp sàn phẳng vượt nhịp lớn không chỉ là một quyết định kỹ thuật xây dựng đơn thuần, mà là một bước đi chiến lược mang tính tầm nhìn dài hạn của các nhà đầu tư thông minh.





Linh hoạt và thuận lợi cho bố trí công năng



Khả năng tùy biến không giới hạn của mặt bằng sàn phẳng mang lại sự linh hoạt tối đa trong suốt vòng đời sử dụng của công trình.



Chuyển đổi công năng dễ dàng không cần can thiệp kết cấu thô



Trong suốt tuổi thọ của một công trình kéo dài hàng chục năm, nhu cầu sử dụng mặt bằng chắc chắn sẽ có những thay đổi lớn. Một tòa nhà ban đầu thiết kế làm trung tâm thương mại có thể được chuyển đổi thành văn phòng cho thuê, căn hộ cao cấp hoặc trường học quốc tế.



Với hệ sàn phẳng vượt nhịp lớn, việc chuyển đổi này diễn ra cực kỳ êm ái và nhanh chóng. Không có hệ dầm cột vướng víu, các kiến trúc sư chỉ cần vẽ lại bản đồ phân chia phòng ốc, dựng các vách ngăn nhẹ bằng thạch cao, tấm cemboard hay vách kính là đã có một mặt bằng công năng hoàn toàn mới.



Việc không phải khoan đục bê tông, gia cố dầm cột hay can thiệp vào hệ kết cấu chịu lực chính của tòa nhà giúp tiết kiệm tối đa chi phí cải tạo và đảm bảo an toàn tuyệt đối cho công trình lân cận.



Bố trí linh hoạt các khu vực vệ sinh và hộp kỹ thuật



Một trong những khó khăn lớn nhất khi cải tạo nhà truyền thống là việc di chuyển các khu vực vệ sinh (WC) hay bếp do vướng hệ dầm sàn cố định và độ dốc đường ống thoát nước. Sàn phẳng rỗng phẳng cung cấp một giải pháp tuyệt vời cho vấn đề này.



Do đáy sàn phẳng lỳ, việc đi ống thoát nước có thể thực hiện theo bất kỳ hướng nào với độ dốc tối ưu nhất trước khi kết nối vào hộp kỹ thuật chính. Chủ đầu tư có thể tự do bố trí phòng tắm, bồn rửa tại bất kỳ vị trí nào trên mặt bằng mà không bị bó hẹp bởi vị trí dầm hay các lỗ sàn thiết kế sẵn.



Sự linh hoạt này giúp tối ưu hóa công năng sử dụng của từng căn hộ hay văn phòng, mang lại sự tiện nghi tối đa cho người sử dụng cuối cùng.



Phù hợp với các xu hướng thiết kế nội thất hiện đại cá nhân hóa



Xu hướng thiết kế nội thất ngày nay đề cao tính cá nhân hóa, thể hiện cái tôi độc đáo của gia chủ. Hệ sàn phẳng vượt nhịp lớn cho phép tạo ra những không gian sống liên hoàn (như phòng khách - phòng ăn - bếp thông nhau hoàn toàn) mà không có bất kỳ ranh giới dầm cột nào chia cắt.



Các mảng kính lớn sát trần (curtain wall) có thể lắp đặt dễ dàng dọc theo chu vi sàn phẳng phẳng, mang lại tầm nhìn panorama tuyệt đẹp ra cảnh quan xung quanh mà không bị cản trở bởi bất kỳ hệ dầm biên nào.



Sự trơn tru, liền mạch của trần nhà phẳng giúp các chi tiết trang trí nội thất, hệ đèn âm trần, khe hắt ánh sáng trở nên tinh tế, sắc sảo và hiện đại hơn bao giờ hết.





Hộp rỗng Uboot, Tbox, Nevo, VRO, Cobiax Hoạt Động Như Thế Nào ? Các module rỗng được bố trí trong vùng bê tông không cần thiết về mặt chịu lực



Để hiểu rõ tại sao giải pháp này lại có hiệu quả vượt trội đến vậy, chúng ta cần phân tích sâu về nguyên lý hoạt động vật lý của nó: Hộp rỗng Uboot Tbox Nevo VRO Cobiax Hoạt Động Như Thế Nào ? Các module rỗng được bố trí trong vùng bê tông không cần thiết về mặt chịu lực, giúp giảm thể tích bê tông và trọng lượng bản thân sàn.



Nguyên lý thớ trung hòa và sự lãng phí bê tông trong sàn đặc



Trong kết cấu bê tông cốt thép chịu uốn, phần bê tông ở thớ trên chịu nén và phần bê tông ở thớ dưới chịu kéo (nơi cốt thép chịu kéo chủ lực làm việc). Vùng nằm ở giữa tấm sàn, gọi là thớ trung hòa, là nơi ứng suất kéo và nén đều tiến về giá trị bằng không.



Bê tông là vật liệu chịu nén cực tốt nhưng chịu kéo cực kỳ kém (chỉ bằng khoảng 1/10 khả năng chịu nén). Do đó, phần bê tông nằm ở vùng thớ trung hòa và vùng chịu kéo dưới sàn đặc gần như không tham gia vào việc chịu lực uốn, nhưng lại đóng góp tới hơn 50% trọng lượng bản thân của tấm sàn.



Trọng lượng bản thân quá lớn này chính là nguyên nhân tự triệt tiêu khả năng vượt nhịp của sàn đặc, vì sàn phải tự gánh chính nó trước khi gánh thêm các hoạt tải sử dụng khác như người, đồ đạc, máy móc.



Cơ chế hoạt động của các module rỗng thông minh



Bằng cách đặt các hộp rỗng nhựa (Uboot, Tbox, Nevo, Cobiax) hoặc lõi xốp (VRO) vào đúng vị trí thớ trung hòa và vùng chịu kéo, chúng ta đã loại bỏ hoàn toàn lượng bê tông "thừa" không tham gia chịu lực này. Tấm sàn đặc ban đầu giờ đây biến thành một hệ sàn rỗng phẳng hai phương siêu nhẹ.



Các vách bê tông đặc còn lại chạy dọc giữa các hộp rỗng đóng vai trò như các sườn dầm chữ I giao nhau liên tục theo hai phương trực giao. Hệ dầm chữ I này có chiều cao làm việc lớn, mô-men quán tính tiết diện cao, mang lại độ cứng uốn cực kỳ mạnh mẽ cho toàn tấm sàn.



Sự biến đổi thông minh từ kết cấu đặc nặng nề sang kết cấu rỗng nhẹ dạng sườn giúp sàn rỗng đạt được khả năng chịu lực uốn tương đương nhưng với trọng lượng bản thân giảm đi một nửa, mở đường cho việc vượt nhịp 22m một cách dễ dàng.



Quá trình phân phối ứng suất uốn và chịu cắt tối ưu



Khi có tải trọng tác dụng lên mặt sàn, ứng suất uốn được truyền dọc theo các sườn dầm chữ I này hướng về phía các gối đỡ (cột, tường). Nhờ tính chất liên tục của hệ sườn hai phương, tải trọng được phân phối đều đặn và tự cân bằng nội lực một cách tối ưu nhất.



Tại các vùng gần đầu cột, nơi ứng suất cắt (lực cắt) và mô-men âm đạt đỉnh, các hộp rỗng được chủ động lược bỏ, tạo thành một vùng bê tông đặc hoàn toàn để đảm bảo khả năng chịu cắt và chống chọc thủng đầu cột.



Sự chuyển tiếp mượt mà giữa vùng sàn rỗng nhẹ ở giữa nhịp và vùng sàn đặc nặng chịu cắt ở đầu cột là bí quyết cốt lõi giúp hệ sàn rỗng phẳng hoạt động an toàn, bền bỉ dưới mọi điều kiện tải trọng khắc nghiệt nhất.





Giúp giảm thể tích bê tông và trọng lượng bản thân sàn



Việc giảm thể tích bê tông sử dụng mang lại một hiệu ứng dây chuyền tích cực lên toàn bộ hệ thống kết cấu và chi phí xây dựng công trình.



Hiệu ứng dây chuyền giảm tải trọng từ sàn xuống móng



Sàn phẳng rỗng giúp giảm tới 30% - 40% thể tích bê tông sử dụng so với sàn đặc có cùng độ cứng. Sự sụt giảm khối lượng khổng lồ này trực tiếp làm nhẹ tải trọng bản thân của tấm sàn, kéo theo việc giảm kích thước và tiết diện của hệ thống cột chịu lực đứng ở các tầng dưới.



Khi tải trọng đứng truyền xuống móng giảm đi từ 20% đến 30%, yêu cầu về khả năng chịu tải của hệ thống nền móng (móng cọc, móng bè) cũng giảm đi tương ứng. Chủ đầu tư có thể rút ngắn chiều dài cọc, giảm đường kính cọc hoặc giảm đáng kể chiều dày đài móng.



Đối với các công trình xây dựng trên nền đất yếu (như khu vực đồng bằng sông Hồng, sông Cửu Long hay các khu vực ven sông hồ), việc giảm tải trọng bản thân công trình là yếu tố sống còn giúp ngăn ngừa hiện tượng lún không đều, nứt nẻ và hư hỏng kết cấu dài hạn.



Tiết kiệm năng lượng và giảm phát thải khí nhà kính toàn cầu



Ngành sản xuất xi măng là một trong những nguồn phát thải khí nhà kính lớn nhất thế giới, chiếm khoảng 8% lượng khí thải CO2 toàn cầu. Bằng cách giảm hàng ngàn mét khối bê tông tiêu thụ cho mỗi dự án vượt nhịp lớn, công nghệ sàn rỗng đóng góp trực tiếp vào nỗ lực giảm thiểu biến đổi khí hậu toàn cầu.



Lượng cốt thép sử dụng cũng giảm đi từ 15% đến 20% nhờ tải trọng bản thân sàn giảm, dẫn đến việc giảm năng lượng tiêu thụ cho quá trình khai thác mỏ sắt, luyện kim và vận chuyển thép thành phẩm.



Đây là giải pháp hiện thực hóa khái niệm "xây dựng xanh" một cách thực chất và hiệu quả nhất, mang lại giá trị bền vững cho thế hệ tương lai.



Rút ngắn thời gian đổ bê tông và giảm rủi ro thời tiết



Việc giảm thể tích bê tông đồng nghĩa với việc rút ngắn đáng kể thời gian bơm và hoàn thiện bề mặt bê tông cho mỗi sàn. Thay vì phải thức thâu đêm suốt sáng để đổ những mẻ bê tông đặc khổng lồ, việc đổ sàn rỗng diễn ra nhanh chóng, gọn gàng hơn nhiều.



Thời gian thi công ngắn giúp giảm thiểu rủi ro gặp phải thời tiết xấu (như mưa giông đột ngột làm hỏng bề mặt bê tông) và giảm thiểu sự phiền hà, ô nhiễm tiếng ồn cho các khu dân cư lân cận xung quanh công trường.



Năng suất lao động của công nhân cũng được nâng cao do khối lượng công việc nặng nhọc giảm đi, giúp ban quản lý dự án dễ dàng kiểm soát chất lượng và tiến độ công trình một cách tốt nhất.





Vượt Nhịp 22m – Kết Hợp Uboot Tbox Nevo VRO Cobiax Cáp Dự Ứng Lực với khẩu độ lớn



Để đạt được khẩu độ vượt nhịp cực đại lên tới 22m một cách hoàn hảo, giải pháp tối ưu nhất là: Vượt Nhịp 22m – Kết Hợp Uboot Tbox Nevo VRO Cobiax Cáp Dự Ứng Lực với khẩu độ lớn, giải pháp sàn rỗng có thể kết hợp dự ứng lực để kiểm soát độ võng, giảm tải trọng và nâng cao hiệu quả kết cấu.



Sức mạnh cộng hưởng giữa hai công nghệ đỉnh cao



Bản thân công nghệ sàn rỗng (Uboot, Tbox, Nevo, VRO, Cobiax) đã rất xuất sắc trong việc giảm tải trọng bản thân, nhưng khi vượt nhịp lên tới 22m, độ võng tức thời và độ võng dài hạn do hoạt tải lớn vẫn là một thách thức cực kỳ lớn đối với kết cấu bê tông cốt thép thông thường.



Bằng cách tích hợp thêm hệ cáp dự ứng lực căng sau (Post-Tensioning) chạy dọc theo các sườn dầm chính của sàn rỗng, chúng ta đã tạo nên một "siêu kết cấu" có sức mạnh vượt trội. Cáp dự ứng lực được luồn trong các ống gen nhựa dẹt, sau khi bê tông đạt cường độ yêu cầu sẽ được căng kéo bằng kích thủy lực chuyên dụng để tạo ra một lực nén trước cho bê tông sàn.



Lực nén trước này tạo ra một momen uốn ngược (vồng lên phía trên), triệt tiêu hoàn toàn momen uốn do tải trọng bản thân sàn và hoạt tải sử dụng gây ra. Kết quả là tấm sàn 22m vẫn giữ được độ phẳng lỳ hoàn hảo, không bị võng nứt theo thời gian.



Tối ưu hóa kích thước tiết diện sàn xuống mức tối thiểu



Sự kết hợp này cho phép giảm chiều dày sàn vượt nhịp 22m xuống mức đáng kinh ngạc, chỉ còn khoảng 35cm đến 45cm (thay vì phải dày từ 60cm đến 80cm nếu chỉ dùng bê tông cốt thép thường). Tiết diện mỏng nhẹ này mang lại hiệu quả thẩm mỹ kiến trúc tuyệt vời và tối đa hóa chiều cao thông thủy cho tòa nhà.



Lượng cốt thép thường sử dụng trong sàn cũng được cắt giảm tối đa (chỉ cần bố trí thép cấu tạo và thép gia cường cục bộ tại các đầu neo cáp), giúp việc thi công lắp dựng cốt thép diễn ra cực kỳ nhanh chóng và giảm thiểu mật độ thép dày đặc gây khó khăn cho việc đổ bê tông.



Hệ thống cáp dự ứng lực được bố trí chạy theo đường cong parabol mô phỏng biểu đồ momen uốn của sàn, giúp phân phối lực nén một cách thông minh và hiệu quả nhất đến các vị trí xung yếu.



Quy trình thi công kéo cáp dự ứng lực an toàn tuyệt đối



Quy trình thi công căng cáp dự ứng lực đòi hỏi sự chính xác và tuân thủ nghiêm ngặt các quy định an toàn lao động. Sau khi đổ bê tông sàn rỗng phẳng và tiến hành bảo dưỡng đạt tối thiểu 75% đến 80% mác thiết kế (thường sau 3 đến 5 ngày), nhà thầu chuyên nghiệp sẽ tiến hành căng kéo cáp.



Các kỹ sư sử dụng kích thủy lực chuyên dụng được kiểm định định kỳ để kéo các sợi cáp thép cường độ cao đến lực căng thiết kế. Quá trình căng kéo được giám sát và ghi chép chi tiết các thông số về lực căng và độ giãn dài của cáp để đối chiếu với thuyết minh tính toán thiết kế.



Sau khi căng kéo thành công, đầu neo cáp được cố định bằng nêm thép chuyên dụng và tiến hành bơm vữa xi măng cường độ cao không co ngót vào trong ống gen để bảo vệ cáp chống ăn mòn hóa học vĩnh viễn, đảm bảo tuổi thọ kết cấu đồng hành cùng công trình.



Giải pháp sàn rỗng có thể kết hợp dự ứng lực để kiểm soát độ võng



Kiểm soát độ võng là nhiệm vụ quan trọng hàng đầu trong thiết kế và thi công sàn phẳng vượt nhịp 22m, quyết định trực tiếp đến độ bền và tính thẩm mỹ của toàn bộ công trình.



Cơ chế chủ động bù độ võng bằng lực căng cáp



Độ võng của tấm sàn chịu lực phụ thuộc rất lớn vào độ cứng chống uốn EI của tiết diện sàn. Nhờ vào việc căng cáp dự ứng lực theo quỹ đạo parabol cong, một lực ép hướng tâm được tạo ra, ép chặt các phân tử bê tông lại với nhau và tạo ra một lực nâng phân bố đều hướng lên phía trên đáy sàn.



Lực nâng chủ động này bù lại phần lớn (lên tới 80% - 90%) độ võng do tải trọng tĩnh (trọng lượng bản thân sàn, lớp hoàn thiện, tường xây) gây ra. Sàn phẳng sau khi dỡ cốp pha sẽ không bị xệ xuống mà luôn giữ được trạng thái nằm ngang phẳng lỳ lý tưởng.



Khả năng chủ động kiểm soát độ võng này giúp các kỹ sư hoàn toàn tự tin khi thiết kế vượt các nhịp lớn lên tới 22m, thậm chí xa hơn nữa mà không lo ngại về các vết nứt chân chim xuất hiện ở mặt dưới sàn do ứng suất kéo vượt quá khả năng chịu đựng của bê tông.



Hạn chế tối đa hiện tượng nứt nẻ bảo vệ cốt thép vĩnh viễn



Hiện tượng nứt bê tông ở vùng chịu kéo là một đặc tính tự nhiên của kết cấu bê tông cốt thép thông thường. Tuy nhiên, các vết nứt này nếu mở rộng quá mức sẽ tạo đường cho hơi ẩm, oxy và các tác nhân ăn mòn xâm nhập vào phá hủy cốt thép bên trong, làm giảm tuổi thọ công trình.



Nhờ vào lực nén trước của cáp dự ứng lực, bê tông sàn luôn được duy trì trong trạng thái nén hoặc chỉ chịu một ứng suất kéo cực nhỏ dưới tải trọng sử dụng tối đa. Điều này ngăn ngừa hoàn toàn sự hình thành của các vết nứt bề mặt, giữ cho tấm sàn luôn liền mạch, chống thấm nước tốt hơn nhiều.



Độ bền lâu dài của sàn rỗng kết hợp dự ứng lực vì thế vượt trội hơn hẳn so với sàn bê tông cốt thép thông thường, giúp tiết kiệm tối đa chi phí bảo trì, sửa chữa công trình trong suốt quá trình vận hành lâu dài.



Tăng cường khả năng chống chịu tải trọng động lực học



Các công trình công cộng như trung tâm thương mại, bãi đỗ xe hay nhà xưởng sản xuất thường phải chịu các hoạt tải di động lớn và liên tục. Hiện tượng rung động cơ học do người đi lại hay xe cộ di chuyển có thể gây ra sự cộng hưởng rung khó chịu cho người sử dụng.



Hệ sàn phẳng rỗng kết hợp cáp dự ứng lực có tần số dao động tự do cao hơn hẳn sàn thường nhờ vào độ cứng toàn vẹn lớn và lực nén trước mạnh mẽ. Điều này giúp dập tắt nhanh chóng các dao động cơ học, mang lại sự êm ái và an toàn tuyệt đối cho người sử dụng trong tòa nhà.



Sự ổn định động học này là một ưu điểm kỹ thuật vô cùng đắt giá, khẳng định vị thế dẫn đầu của giải pháp kết cấu kết hợp hiện đại này.



Giảm tải trọng và nâng cao hiệu quả kết cấu



Tối ưu hóa tải trọng là chìa khóa vàng để giải quyết triệt để bài toán kinh tế - kỹ thuật cho các công trình xây dựng quy mô lớn hiện nay.



Tính toán kinh tế tổng thể tối ưu hóa dòng tiền đầu tư



Khi áp dụng giải pháp sàn rỗng kết hợp dự ứng lực vượt nhịp 22m, mặc dù chi phí cho vật liệu hộp rỗng và cáp dự ứng lực tăng thêm, nhưng tổng chi phí xây dựng toàn công trình lại giảm đi một cách đáng kể.



Sự tiết kiệm này đến từ việc giảm tới 30% lượng bê tông và 20% lượng thép thường sử dụng, giảm kích thước hệ móng cọc từ 15% đến 25%, rút ngắn thời gian thi công cốp pha và nhân công lắp đặt.



Hơn thế nữa, việc tăng diện tích sử dụng hữu ích do loại bỏ dầm cột và tăng số tầng sử dụng (nhờ giảm chiều dày sàn) mang lại nguồn doanh thu trực tiếp cực lớn cho chủ đầu tư từ việc bán hoặc cho thuê mặt bằng.



Khả năng chịu động đất và tải trọng ngang vượt trội



Trọng lượng bản thân công trình giảm trực tiếp làm giảm lực quán tính tác dụng lên tòa nhà khi xảy ra chấn động động đất. Theo định luật II Newton (F = m.a), lực động đất tỷ lệ thuận với khối lượng của công trình.



Sàn phẳng rỗng siêu nhẹ giúp giảm đáng kể khối lượng tham gia dao động của các tầng trên, từ đó giảm lực cắt đáy và momen lật tác dụng lên hệ thống vách cứng chịu lực và nền móng. Công trình trở nên dẻo dai và an toàn hơn trước các thảm họa thiên tai tự nhiên.



Hệ sàn phẳng liên kết ngàm cứng với hệ vách lõi tạo nên một tấm diệp cứng vững chắc, phân phối đều tải trọng ngang cho các cấu kiện chịu lực đứng, nâng cao tính ổn định tổng thể của toàn công trình.



Nâng cao tuổi thọ công trình và tính bền vững của vật liệu



Sự kết hợp giữa bê tông mác cao đặc chắc, hệ cáp dự ứng lực nén trước chống nứt và hệ hộp nhựa kháng hóa chất tạo nên một hệ kết cấu có độ bền hóa lý cực kỳ cao. Khả năng chống ăn mòn, chống xâm thực của muối biển hay hóa chất công nghiệp được tăng cường tối đa.



Công trình có thể vận hành an toàn với tuổi thọ thiết kế lên tới hàng trăm năm mà không cần phải can thiệp sửa chữa kết cấu lớn, đảm bảo hiệu quả khai thác kinh tế tối đa cho chủ sở hữu.



Sự tối ưu hóa kết cấu này chính là xu hướng tất yếu của ngành xây dựng hiện đại, hướng tới sự hiệu quả, tiết kiệm tài nguyên thiên nhiên và thân thiện với môi trường sống của con người.



Cấu Tạo Sàn Vượt Nhịp Lớn tùy phương án thiết kế



Để hiện thực hóa một tấm sàn vượt nhịp 22m an toàn, việc hiểu rõ cấu tạo chi tiết là điều kiện bắt buộc đối với mọi kỹ sư và nhà thầu: Cấu Tạo Sàn Vượt Nhịp Lớn tùy phương án thiết kế, sàn có thể sử dụng hệ sườn phân bố hai phương hoặc sàn phẳng có mũ cột, kết hợp bê tông cốt thép và module rỗng.



Chi tiết mặt cắt ngang của sàn rỗng phẳng điển hình



Một tấm sàn rỗng phẳng điển hình bao gồm các thành phần cấu tạo xếp chồng lên nhau từ dưới lên trên một cách khoa học:



Lớp bê tông đáy sàn dày từ 5cm đến 8cm, có bố trí lưới thép chịu lực lớp dưới nhằm bảo vệ hộp rỗng và chịu ứng suất kéo uốn.



Hệ thống các hộp rỗng nhựa (Uboot, Tbox, Nevo, Cobiax) hoặc lõi xốp (VRO) được xếp xếp thẳng hàng theo cả hai phương trực giao, tạo nên các sườn dầm chạy dọc sàn.



Hệ sườn bê tông cốt thép giữa các hộp rỗng có chiều rộng từ 10cm đến 15cm, bên trong chứa các thanh thép dọc chịu lực chính và thép đai chống cắt (nếu cần).



Lớp bê tông đỉnh sàn dày từ 5cm đến 7cm, có bố trí lưới thép lớp trên chịu momen âm tại vùng gối và chống nứt co ngót bề mặt do thời tiết.



Sự liên kết chặt chẽ giữa lớp đáy, hệ sườn đứng và lớp đỉnh tạo nên một cấu kiện hộp rỗng làm việc liền khối như một tấm dầm rỗng khổng lồ vững chắc.



Bố trí thép gia cường và chi tiết liên kết nút khung sàn - cột



Tại vị trí giao tiếp giữa tấm sàn phẳng và cột chịu lực đứng, ứng suất tập trung rất lớn đòi hỏi cấu tạo cốt thép cực kỳ đặc biệt. Tại đây, hộp rỗng bị lược bỏ hoàn toàn để tạo ra một vùng bê tông đặc gọi là nấm đầu cột hoặc mũ cột chìm.



Bên trong vùng bê tông đặc này, ngoài hệ thép sàn thông thường kéo qua, người ta bố trí thêm các thanh thép tăng cường mô-men âm dọc theo các băng cột, thép đai chống cắt dạng hình thang hoặc hệ chốt thép chống chọc thủng chuyên dụng (studs).



Hệ thép chờ liên kết từ cột lên sàn phải được bẻ mỏ neo giữ chắc chắn vào lòng sàn phẳng theo đúng tiêu chuẩn thiết kế chiều dài neo chịu lực, đảm bảo truyền lực momen uốn an toàn giữa hai cấu kiện.



Các chi tiết khe co giãn và mạch ngừng thi công sàn lớn



Đối với các mặt bằng sàn có kích thước lớn (chiều dài hoặc chiều rộng vượt quá 40m), hiện tượng co ngót nhiệt của bê tông do thay đổi thời tiết có thể gây ra các vết nứt lớn dọc theo chiều dài sàn. Để xử lý vấn đề này, các kỹ sư phải thiết kế bố trí các khe co giãn nhiệt hoặc dải mạch ngừng thi công muộn (shrinkage strip).



Dải mạch ngừng thi công muộn rộng khoảng 1m đến 1.5m chạy xuyên qua sàn, được đổ bê tông sau khi phần sàn hai bên đã đổ được ít nhất 21 ngày (thời điểm phần lớn hiện tượng co ngót bê tông ban đầu đã xảy ra).



Tại các vị trí khe co giãn, hệ thống khớp nối truyền lực bằng thép không gỉ (dowels) được sử dụng để đảm bảo truyền lực cắt giữa hai tấm sàn độc lập nhưng vẫn cho phép chúng tự do co giãn theo phương ngang mà không gây nứt kết cấu.



Sàn có thể sử dụng hệ sườn phân bố hai phương hoặc sàn phẳng có mũ cột



Tùy thuộc vào yêu cầu kiến trúc, tải trọng sử dụng và khẩu độ nhịp, các kỹ sư kết cấu có thể lựa chọn các sơ đồ kết cấu sàn rỗng khác nhau để tối ưu hóa hiệu quả chịu lực.



Hệ sàn phẳng sườn phân bố hai phương (Waffle Slab)



Hệ sàn sườn phân bố hai phương sử dụng các hộp rỗng xếp cách đều nhau để tạo ra các sườn dầm trực giao chạy liên tục theo hai phương vuông góc. Sơ đồ này cực kỳ hiệu quả trong việc chịu lực uốn phân bố đều trên diện tích lớn, mang lại độ cứng uốn đồng đều theo mọi hướng.



Về mặt thẩm mỹ, nếu không đóng trần thạch cao, hệ sườn trực giao lộ ra tạo nên một hiệu ứng kiến trúc hình học dạng tổ ong vô cùng độc đáo, khỏe khoắn và hiện đại, rất phù hợp cho các quán cà phê nghệ thuật, văn phòng sáng tạo hay sảnh trung tâm triển lãm.



Hệ sườn này cũng giúp phân tán nhanh chóng các sóng âm thanh, giảm tiếng vang (eco) trong các căn phòng lớn có nhiều bề mặt phản xạ âm thanh mạnh.



Hệ sàn phẳng có mũ cột chìm chịu tải trọng cực lớn



Đối với các công trình có tải trọng sử dụng cực lớn (như bãi đỗ xe ô tô, nhà kho chứa hàng nặng, nhà máy sản xuất), ứng suất chọc thủng tại các đầu cột là cực kỳ nguy hiểm. Để giải quyết, phương án thiết kế sàn phẳng kết hợp mũ cột chìm hoặc nấm đầu cột được ưu tiên áp dụng.



Mũ cột chìm thực chất là một vùng sàn đặc xung quanh cột có độ dày bằng chiều dày sàn rỗng, nhưng không bố trí hộp rỗng. Chiều rộng của mũ cột được tính toán chi tiết dựa trên biểu đồ lực cắt và chu vi chọc thủng nguy hiểm xung quanh đầu cột.



Giải pháp này vừa giữ được mặt đáy sàn hoàn toàn phẳng lỳ từ đầu đến cuối (không có phần mũ cột lồi xuống dưới gây mất thẩm mỹ và cản trở đi ống MEP), vừa đảm bảo khả năng chịu tải trọng nặng và chống chọc thủng tuyệt đối an toàn

.

So sánh lựa chọn giải pháp tối ưu cho từng loại công trình



Việc lựa chọn giữa hệ sàn sườn hai phương hay sàn phẳng có mũ cột chìm phụ thuộc vào sự cân bằng giữa yêu cầu công năng sử dụng và bài toán kinh tế đầu tư:



Hệ sàn sườn hai phương thường được ưu tiên cho các công trình vượt nhịp lớn nhưng tải trọng sử dụng trung bình (như văn phòng, trường học, showroom) vì giúp giảm khối lượng vật liệu xuống mức tối thiểu và có tính thẩm mỹ độc đáo.



Hệ sàn phẳng có mũ cột chìm lại là sự lựa chọn không thể thay thế cho các sàn chịu tải trọng nặng, có hoạt tải di động phức tạp (như bãi đỗ xe, nhà kho, siêu thị lớn) nhờ độ cứng cục bộ tại đầu gối đỡ cực lớn.



Sự tư vấn chuyên sâu của các chuyên gia kết cấu giàu kinh nghiệm sẽ giúp chủ đầu tư đưa ra lựa chọn chính xác nhất ngay từ khâu thiết kế cơ sở.



Kết hợp bê tông cốt thép và module rỗng



Sự kết hợp hoàn hảo giữa vật liệu truyền thống có độ tin cậy cao và công nghệ module rỗng hiện đại tạo nên một hệ thống kết cấu lai (hybrid) ưu việt.



Sự đồng bộ cơ học giữa bê tông cường độ cao và thép chịu lực



Bê tông mác cao (thường từ B30, B35 trở lên) được sử dụng cho sàn phẳng vượt nhịp lớn để đảm bảo khả năng chịu nén tuyệt vời và tăng cường module đàn hồi, giúp giảm độ võng tức thời của sàn khi tháo dỡ cốp pha.



Hệ thống cốt thép chịu lực sử dụng thép cường độ cao (như CB400-V, CB500-V) được gia công cắt uốn chính xác và bố trí mật độ hợp lý bên trong các sườn dầm và lưới sàn. Sự bám dính cơ học hoàn hảo giữa bê tông đặc chắc và gờ thép đảm bảo truyền lực uốn và kéo một cách liên tục, liền khối.



Việc tính toán chi tiết chiều dày lớp bê tông bảo vệ cốt thép (thường từ 2cm đến 3cm) giúp ngăn ngừa hoàn toàn nguy cơ rỉ sét cốt thép dưới tác động của môi trường không khí ẩm bên ngoài.



Quá trình sản xuất và kiểm soát chất lượng module rỗng tại nhà máy



Các module rỗng nhựa (Uboot, Tbox, Nevo, Cobiax) được sản xuất trên dây chuyền ép phun áp lực cao hiện đại từ nguồn nguyên liệu nhựa Polypropylene (PP) tái chế chọn lọc. Mỗi sản phẩm xuất xưởng đều phải trải qua các thử nghiệm khắt khe về độ bền va đập, khả năng chịu tải trọng nén cục bộ và độ bền thời tiết.



Đối với lõi xốp VRO, quá trình cắt định hình xốp EPS và hàn chập hệ khung thép 3D được thực hiện tự động bằng máy móc chuyên dụng, đảm bảo sai số kích thước hình học cực nhỏ (dưới 2mm).



Sự chuẩn hóa công nghiệp này đảm bảo các module rỗng khi đưa ra công trường có chất lượng đồng đều 100%, không bị dập vỡ hay biến dạng trong suốt quá trình vận chuyển và thi công đổ bê tông nặng nhọc.



Vai trò định vị và cố định module rỗng chống nổi trong thi công



Một trong những thách thức kỹ thuật lớn nhất khi đổ bê tông sàn rỗng là lực đẩy nổi Archimedes tác dụng lên các hộp rỗng nhẹ khi bê tông tươi (có khối lượng riêng khoảng 2.5 tấn/m3) được bơm vào sàn. Nếu không được cố định chắc chắn, các hộp sẽ nổi lên mặt, làm sai lệch chiều dày sàn và chiều dày lớp bê tông đỉnh.



Các giải pháp công nghệ đều có hệ thống thanh liên kết định vị thông minh nối các hộp lại với nhau thành một mạng lưới vững chắc. Hệ lưới này được liên kết chặt chẽ vào lớp thép sàn dưới thông qua các khóa nhựa hoặc dây thép buộc chuyên dụng.



Nhà thầu thi công chuyên nghiệp phải tuân thủ nghiêm ngặt kỹ thuật đổ bê tông theo lớp và đầm dùi nhẹ nhàng để vừa đảm bảo bê tông điền đầy đáy hộp, vừa không gây ra lực đẩy nổi quá mức làm xê dịch hệ hộp rỗng.



Ưu Điểm Nổi Bật Của Sàn Rỗng Mặt bằng rộng



Tổng hợp những giá trị cốt lõi mà công nghệ sàn phẳng rỗng mang lại cho toàn bộ chuỗi giá trị của công trình xây dựng: Ưu Điểm Nổi Bật Của Sàn Rỗng Mặt bằng rộng, ít cột Trần phẳng, tăng tính thẩm mỹGiảm tải trọng bản thânCó thể tiết kiệm vật liệu Linh hoạt bố trí công năng.



Tối ưu hóa hiệu quả sử dụng đất và chiều cao quy hoạch



Sàn phẳng không dầm giúp giảm chiều dày kết cấu sàn từ 20cm đến 30cm cho mỗi tầng. Đối với các công trình bị giới hạn nghiêm ngặt về chiều cao xây dựng tối đa theo quy hoạch đô thị, việc giảm chiều dày sàn giúp chủ đầu tư có thể tăng thêm số tầng sử dụng hữu ích trong cùng một tổng chiều cao cho phép.



Việc tăng thêm số tầng trực tiếp gia tăng diện tích sàn kinh doanh thương mại, mang lại giá trị gia tăng kinh tế cực kỳ lớn cho chủ đầu tư mà không vi phạm quy chuẩn xây dựng đô thị.



Đối với các nhà phố biệt thự, việc trần phẳng lỳ giúp không gian phòng khách trở nên bề thế, thoáng đãng và dễ dàng decor trang trí các hệ đèn chùm pha lê lộng lẫy hay hệ thống điều hòa giấu trần nối ống gió cao cấp.



Giảm thiểu chi phí hoàn thiện trần thạch cao và bả matit



Bề mặt đáy sàn phẳng sau khi tháo dỡ cốp pha phẳng (sử dụng cốp pha phủ phim chất lượng cao hoặc cốp pha nhựa phẳng) đạt độ phẳng mịn gần như tuyệt đối. Chủ đầu tư hoàn toàn có thể lựa chọn giải pháp không đóng trần thạch cao mà chỉ cần bả matit trực tiếp và sơn nước lên bề mặt bê tông.



Giải pháp này vừa mang lại vẻ đẹp mộc mạc, hiện đại theo phong cách kiến trúc Industrial (công nghiệp), vừa tiết kiệm hàng trăm triệu đồng chi phí vật liệu và nhân công đóng trần thạch cao cho một công trình lớn.



Việc không có trần thạch cao cũng giúp loại bỏ nguy cơ ẩm mốc, tích tụ bụi bẩn hay động vật gặm nhấm (chuột, gián) trú ngụ phía trên trần, bảo vệ sức khỏe tốt hơn cho cả gia đình.



Tăng giá trị chuyển nhượng và tính thanh khoản của bất động sản



Các công trình sở hữu không gian mở rộng lớn vượt nhịp không vướng cột giữa luôn có sức hút mạnh mẽ trên thị trường bất động sản. Người mua hoặc khách thuê văn phòng luôn ưu tiên lựa chọn những mặt bằng thông thoáng vì họ có thể tự do thiết kế không gian làm việc hay sinh sống theo đúng cá tính của mình.



Khả năng dễ dàng cải tạo, phân chia lại phòng ốc trong tương lai giúp công trình không bị lỗi mốt theo thời gian, giữ vững giá trị thương mại lâu dài và có tính thanh khoản cực kỳ cao.



Đầu tư vào hệ sàn vượt nhịp 22m chất lượng cao chính là phương án bảo chứng cho giá trị bất động sản tăng trưởng bền vững trong tương lai.



Ít cột Trần phẳng



Sự biến mất của hệ thống cột giữa nhà và những dầm thả tạo nên một cuộc cách mạng thực sự về thẩm mỹ và công năng kiến trúc.



Giải phóng tầm nhìn mở rộng kết nối thiên nhiên



Khi loại bỏ các hàng cột chịu lực ở giữa, không gian sống bên trong ngôi nhà dường như được hòa quyện hoàn hảo với cảnh quan thiên nhiên sân vườn bên ngoài qua các mảng cửa kính lớn sát trần phẳng. Tầm nhìn panorama rộng mở mang lại cảm giác thư thái, yên bình và tràn đầy năng lượng sống.



Không còn những góc cột thô kệch lồi ra giữa phòng làm chia cắt tầm nhìn hay cản trở luồng ánh sáng tự nhiên ấm áp chiếu rọi vào sâu bên trong ngôi nhà.



Điều này đặc biệt đắt giá đối với các công trình biệt thự nghỉ dưỡng, penthouse cao cấp hay các quán cà phê có view đẹp ngoài trời.



Thiết kế trần phẳng tinh tế dễ dàng kết hợp hệ thống đèn nghệ thuật



Một hệ trần phẳng lỳ không dầm thả là bức nền hoàn hảo nhất để các nhà thiết kế nội thất thỏa sức sáng tạo với các giải pháp chiếu sáng nghệ thuật hiện đại (như đèn âm trần chống chói, đèn ray nam châm, dải đèn led hắt sáng tạo khe bóng tối).



Các đường nét ánh sáng chạy dài liên tục dọc theo trần nhà mà không bị đứt gãy bởi các đà dầm, tạo nên một hiệu ứng không gian tinh tế, sang trọng và vô cùng đẳng cấp.



Hệ thống điều hòa giấu trần nối ống gió (chuyên dùng cho các không gian sang trọng) cũng được lắp đặt một cách thẩm mỹ nhất, các cửa gió điều hòa được bố trí hài hòa trên mặt trần phẳng mà không lo vướng kết cấu dầm chịu lực.



Tối ưu hóa không gian lưu trữ và sắp đặt đồ nội thất



Việc không có các góc cột lồi lõm hay các đà dầm chạy dọc trần giúp việc bố trí và kê đồ nội thất (như tủ quần áo âm trần, kệ sách kịch trần, hệ tủ bếp hiện đại) trở nên dễ dàng và khít khao đến từng milimet. Không gian lưu trữ đồ dùng gia đình được tối đa hóa mà vẫn giữ được sự gọn gàng, ngăn nắp.



Các mảng tường phẳng lỳ chạy dài liên tục là vị trí lý tưởng để treo những bức tranh nghệ thuật khổ lớn, tạo điểm nhấn thẩm mỹ đắt giá cho phòng khách hay sảnh đón khách của tòa nhà.



Sự trơn tru, liền mạch của không gian giúp nâng tầm toàn bộ các chi tiết nội thất xung quanh, khẳng định gu thẩm mỹ tinh tế và đẳng cấp của chủ nhân ngôi nhà.



Tăng tính thẩm mỹ giảm tải trọng bản thân Có thể tiết kiệm vật liệu Linh hoạt bố trí công năng



Sự hội tụ của các ưu điểm vượt trội về cả thẩm mỹ, kết cấu và kinh tế giúp công nghệ sàn rỗng phẳng trở thành sự lựa chọn hàng đầu cho các dự án xây dựng hiện đại.



Sự thăng hoa của nghệ thuật kiến trúc tối giản (Minimalism)



Phong cách kiến trúc tối giản đề cao sự tinh giản tối đa trong chi tiết, hướng tới việc tôn vinh vẻ đẹp tự nhiên của không gian và ánh sáng. Sàn phẳng không dầm vượt nhịp lớn là một "vũ khí sắc bén" giúp các kiến trúc sư hiện thực hóa hoàn hảo triết lý thiết kế này.



Mặt trần phẳng lỳ kết hợp các mảng kính lớn không viền tạo nên một không gian sống thanh lịch, nhẹ nhàng nhưng đầy chiều sâu nghệ thuật. Sự vắng bóng của các cấu kiện kết cấu thô kệch giúp con người tập trung trọn vẹn vào việc cảm nhận không gian sống tinh khiết xung quanh.



Vẻ đẹp vượt thời gian của những không gian tối giản phẳng phiu luôn giữ được sức hút mạnh mẽ và không bao giờ bị lỗi thời theo năm tháng.



Giảm gánh nặng cho hệ thống giao thông vận tải đô thị



Việc giảm tới 30% khối lượng bê tông và thép sử dụng đồng nghĩa với việc cắt giảm hàng trăm chuyến xe tải nặng vận chuyển cát, đá, xi măng và sắt thép di chuyển trong lòng các đô thị đông đúc. Điều này góp phần giảm thiểu ùn tắc giao thông, giảm tiếng ồn và khí thải ô nhiễm môi trường đô thị.



Quá trình thi công tại công trường diễn ra nhanh chóng, gọn gàng và ít gây ảnh hưởng đến cuộc sống sinh hoạt hàng ngày của các hộ dân cư xung quanh dự án.



Đây chính là trách nhiệm xã hội và giá trị nhân văn mà các chủ đầu tư hướng tới khi lựa chọn các giải pháp công nghệ xây dựng xanh hiện đại này.



Tăng khả năng chống chọi trước các biến đổi khí hậu khắc nghiệt



Hệ sàn rỗng phẳng được thiết kế và thi công theo các tiêu chuẩn kỹ thuật nghiêm ngặt có khả năng chống chịu cực tốt trước các tác động bất lợi của biến đổi khí hậu (như bão lớn, động đất hay sự thay đổi nhiệt độ đột ngột giữa các mùa).



Độ dẻo dai kết cấu lớn và khả năng phân phối lại nội lực thông minh giúp tòa nhà luôn đứng vững vàng và an toàn tuyệt đối trước mọi thử thách khắc nghiệt của thiên nhiên, bảo vệ an toàn tính mạng và tài sản cho con người.



Đầu tư vào giải pháp sàn phẳng vượt nhịp lớn chính là sự đầu tư thông minh và bền vững nhất cho ngôi nhà thân yêu của bạn.



Sàn vượt nhịp 22m ứng dụng ở đâu ? giải pháp phù hợp để nghiên cứu áp dụng cho nhà xưởng



Nhịp lớn 22m mở ra khả năng ứng dụng vô cùng rộng rãi cho các loại hình công trình công nghiệp hiện đại: Sàn vượt nhịp 22m ứng dụng ở đâu ? giải pháp phù hợp để nghiên cứu áp dụng cho nhà xưởng, nhà máy, trung tâm thương mại, showroom, văn phòng, bãi đỗ xe, trường học và các công trình cần không gian lớn.



Tối ưu hóa dây chuyền sản xuất tự động hóa trong nhà xưởng



Trong các nhà xưởng công nghiệp hiện đại, việc sắp đặt các dây chuyền máy móc tự động hóa dài hàng chục mét đòi hỏi một mặt bằng hoàn toàn thông thoáng, không bị chia cắt bởi bất kỳ hàng cột nào. Một chiếc cột nằm sai vị trí có thể làm gián đoạn toàn bộ quy trình sản xuất và vận chuyển hàng hóa nội bộ.



Sàn phẳng vượt nhịp 22m cung cấp một mặt bằng "vô cực" lý tưởng để các kỹ sư cơ khí tự do thiết kế, bố trí máy móc thiết bị theo sơ đồ công nghệ tối ưu nhất, nâng cao năng suất lao động và giảm thiểu thời gian chết của dây chuyền.



Hơn nữa, việc di chuyển của xe nâng hàng, robot tự hành (AGV) trong lòng nhà xưởng diễn ra cực kỳ thuận tiện và an toàn tuyệt đối khi không phải luồn lách qua các hàng cột thô kệch.



Khả năng chịu hoạt tải rung động lớn từ máy móc công nghiệp



Các máy móc sản xuất công nghiệp thường tạo ra các lực rung động tuần hoàn lớn trong quá trình vận hành, dễ gây ra hiện tượng mỏi kết cấu và nứt nẻ sàn bê tông thông thường. Hệ sàn rỗng phẳng VRO hay Cobiax với cấu trúc sườn trực giao cứng cáp có khả năng hấp thụ và triệt tiêu rung động cực tốt.



Khả năng chống rung sàn vượt trội giúp bảo vệ các thiết bị đo lường chính xác, các máy CNC công nghệ cao hoạt động ổn định và chính xác tuyệt đối, không bị sai lệch thông số do ảnh hưởng rung lan truyền từ các khu vực xung quanh.



Độ bền mỏi cao của hệ sàn rỗng đảm bảo nhà xưởng vận hành liên tục 24/7 một cách bền bỉ và an toàn trong suốt nhiều thập kỷ sử dụng.



Thuận tiện cho việc nâng cấp cải tiến công nghệ tương lai



Sự phát triển vũ bão của khoa học công nghệ đòi hỏi các nhà máy phải liên tục cải tiến, thay thế các dây chuyền sản xuất cũ bằng công nghệ mới hiện đại hơn. Một mặt bằng nhà xưởng không vướng dầm cột giúp việc tái cấu trúc mặt bằng diễn ra vô cùng nhanh chóng và dễ dàng.



Nhà thầu có thể tháo dỡ dây chuyền cũ, lắp đặt dây chuyền mới có kích thước và công năng khác biệt hoàn toàn mà không phải lo lắng về việc vướng vào các cấu kiện cột chịu lực cố định của nhà xưởng.



Sự linh hoạt này giúp doanh nghiệp luôn giữ vững lợi thế cạnh tranh tiên phong trên thị trường công nghệ sản xuất hiện đại.



Quy trình thi công sàn U-Boot



Để đảm bảo chất lượng kỹ thuật cao nhất cho tấm sàn vượt nhịp 22m, quy trình thi công tại hiện trường phải tuân thủ nghiêm ngặt theo các bước công nghệ chuẩn hóa quốc tế: Quy trình thi công sàn U-Boot, T-Box cơ bản cốp pha → thép lớp dưới → định vị hộp rỗng → thép lớp trên & thép mũ → đổ bê tông → bảo dưỡng → tháo cốp pha.



Bước lắp dựng hệ cốp pha phẳng phẳng lỳ chuẩn xác



Công đoạn đầu tiên là lắp dựng hệ giàn giáo chịu lực và cốp pha sàn phẳng. Do sàn rỗng không có hệ dầm thả, việc lắp dựng cốp pha diễn ra vô cùng nhanh chóng và đơn giản. Người ta sử dụng hệ giáo nêm hoặc giáo đĩa (ringlock) cường độ cao để đảm bảo khả năng chịu tải trọng đứng cực lớn của sàn dày khi đổ bê tông tươi.



Bề mặt cốp pha thường sử dụng tấm phủ phim chất lượng cao hoặc cốp pha nhựa phẳng để tạo ra bề mặt đáy sàn phẳng mịn tuyệt đối sau khi tháo dỡ. Cao độ mặt cốp pha được đo đạc, tinh chỉnh bằng máy thủy bình laser chuyên dụng để đảm bảo sai số độ phẳng nằm trong giới hạn cho phép (dưới 5mm trên toàn diện tích).



Việc bôi dầu chống dính cốp pha phải được thực hiện đều đặn trên bề mặt để quá trình tháo dỡ cốp pha sau này không làm sứt mẻ bề mặt bê tông đáy sàn.



Bước gia công lắp dựng cốt thép sàn lớp dưới và lưới thép gia cường



Sau khi cốp pha được nghiệm thu đạt độ phẳng và độ cứng vững, đội thợ tiến hành rải thép lớp dưới theo đúng bản vẽ thiết kế kết cấu. Thép sàn lớp dưới bao gồm thép dọc chịu kéo chạy theo cả hai phương dọc và ngang sàn.



Các con kê bê tông mác cao (plastic spacer) được đặt đều đặn dưới lớp thép với mật độ khoảng 4 con/m2 để đảm bảo duy trì chiều dày lớp bê tông bảo vệ thép đáy sàn đúng thiết kế (thường là 2.5cm).



Hệ lưới thép này phải được buộc chắc chắn bằng dây kẽm tại tất cả các điểm giao cắt để ngăn ngừa sự xê dịch khi công nhân đi lại và đổ bê tông nặng nhọc lên trên.



T-Box cơ bản cốp pha → thép lớp dưới → định vị hộp rỗng → thép lớp trên & thép mũ → đổ bê tông → bảo dưỡng → tháo cốp pha



Tiếp tục quy trình thi công sàn rỗng phẳng với các bước công nghệ cốt lõi tiếp theo nhằm đảm bảo tính toàn vẹn của kết cấu rỗng.



Công đoạn đặt định vị các hộp rỗng nhựa T-Box chuẩn xác theo lưới thiết kế



Sau khi lớp thép sàn dưới hoàn thành, công đoạn đặt các hộp rỗng T-Box được tiến hành. Các hộp được định vị chính xác theo khoảng cách lưới sườn dầm thiết kế nhờ hệ thống thanh liên kết nhựa định vị thông minh nối giữa các hộp.



Các thanh liên kết này không chỉ giữ khoảng cách bước hộp đều đặn mà còn liên kết toàn bộ hệ hộp thành một khối diệp thống nhất, chống lại sự xê dịch ngang khi vòi bơm bê tông phun áp lực lớn vào sàn.



Mỗi hộp rỗng T-Box được buộc cố định chắc chắn xuống hệ thép lớp dưới thông qua các khóa nhựa chuyên dụng hoặc dây thép buộc cường độ cao tại bốn góc chân hộp để chống lại lực đẩy nổi Archimedes của bê tông tươi khi đổ.



Công đoạn rải thép sàn lớp trên và lắp đặt hệ thép mũ cột chống chọc thủng



Khi hệ hộp rỗng đã được định vị và khóa chặt cố định, đội thợ tiến hành lắp đặt hệ thép lớp trên. Lớp thép này bao gồm lưới thép chịu lực phủ toàn bộ bề mặt sàn và hệ thép mũ gia cường chịu momen âm tại các vùng gối đầu cột, vách cứng.



Tại các vùng bê tông đặc xung quanh đầu cột, hệ cốt thép chống chọc thủng chuyên dụng (shear studs hoặc thép đai đúc sẵn) được lắp đặt cẩn thận và buộc liên kết chắc chắn vào hệ khung thép chịu lực chính của cột và sàn.



Các đường ống luồn dây điện, ống cấp thoát nước âm sàn cũng được đi luồn lách khéo léo qua các khe hở giữa các hộp rỗng trước khi tiến hành đổ bê tông.



Công đoạn đổ bê tông hai lớp, đầm kỹ và bảo dưỡng ẩm đúng kỹ thuật



Đổ bê tông sàn rỗng là công đoạn nhạy cảm nhất, yêu cầu sự phối hợp nhịp nhàng và kỹ thuật đầm dùi cực kỳ điêu luyện của đội ngũ thi công. Bê tông thương phẩm mác cao phải được đổ theo hai lớp:



Lớp thứ nhất được đổ vào các sườn dầm giữa các hộp với chiều cao vừa đủ ngập phần chân hộp (khoảng 5cm - 8cm), đầm dùi nhẹ nhàng bằng máy đầm dùi đường kính nhỏ (đầm dùi phi 35) để bê tông chảy đều len lỏi lấp đầy đáy hộp mà không làm nổi hộp.



Lớp thứ hai được đổ ngay sau khi lớp thứ nhất bắt đầu se mặt (nhưng chưa ninh kết hoàn toàn) để phủ kín bề mặt trên của hộp T-Box đến cao độ hoàn thiện thiết kế sàn phẳng.



Quá trình bảo dưỡng ẩm bằng cách phun tưới nước liên tục hoặc phủ ni-lông giữ ẩm được thực hiện ngay sau khi bề mặt bê tông đông kết, kéo dài liên tục trong 7 ngày đầu để ngăn ngừa nứt co ngót nhiệt bề mặt. Việc tháo dỡ cốp pha chỉ được tiến hành sau khi kết quả thí nghiệm nén mẫu bê tông đạt tối thiểu 85% mác thiết kế và được sự đồng ý của kỹ sư giám sát kết cấu.



Sàn vượt nhịp 22m – Khẩu độ lớn



Để chinh phục thành công nhịp lớn 22m, kết cấu sàn phẳng phải đối mặt với những yêu cầu kỹ thuật vô cùng khắt khe: Sàn vượt nhịp 22m – Khẩu độ lớn, yêu cầu kỹ thuật cao sàn vượt nhịp lớn không chỉ phụ thuộc vào loại hộp rỗng. Cần tính toán đồng bộ về tải trọng, độ võng, chọc thủng, cốt thép, dự ứng lực và biện pháp thi công để đảm bảo hiệu quả và an toàn kết cấu.



Sự thay đổi trạng thái ứng suất uốn phi tuyến tính của sàn nhịp lớn



Khi khẩu độ vượt nhịp tăng lên tới 22m, trạng thái ứng suất uốn bên trong tấm sàn phẳng không còn tuân theo các quy luật tuyến tính đơn giản như các nhịp nhỏ (dưới 8m). Sự xuất hiện của các vết nứt vi mô và hiện tượng từ biến của bê tông theo thời gian làm giảm độ cứng chống uốn EI của sàn một cách phi tuyến tính.



Kỹ sư kết cấu phải sử dụng các phần mềm phân tích phần tử hữu hạn hiện đại (như SAFE, ETABS, SAP2000) với các mô hình tính toán phi tuyến tính phức tạp để mô phỏng chính xác trạng thái làm việc thực tế của sàn dưới tác động của tải trọng dài hạn.



Việc tính toán phải xét đến toàn bộ quá trình thi công thực tế (construction stage analysis) để đánh giá đúng sự tích lũy ứng suất trong bê tông ở các độ tuổi khác nhau, đảm bảo tấm sàn không bị hư hại trước khi đạt mác thiết kế tối đa.



Tác động của co ngót nhiệt và biến dạng từ biến của bê tông mác cao



Bê tông mác cao sử dụng cho sàn vượt nhịp lớn thường tỏa ra một lượng nhiệt thủy hóa rất lớn trong quá trình ninh kết ban đầu, dễ dẫn đến hiện tượng nứt do chênh lệch nhiệt độ giữa lõi sàn và bề mặt ngoài. Quy trình thiết kế cấp phối bê tông phải sử dụng các phụ gia giảm nước, phụ gia nở bù co ngót để kiểm soát hiện tượng này.



Hiện tượng từ biến (creeping) của bê tông – sự gia tăng biến dạng dẻo không phục hồi theo thời gian dưới tác dụng của ứng suất nén thường xuyên – là nguyên nhân chính gây ra hiện tượng võng dài hạn của sàn sau nhiều năm sử dụng.



Việc kết hợp lực nén trước của cáp dự ứng lực đóng vai trò quyết định trong việc khống chế và triệt tiêu biến dạng từ biến này, giữ cho sàn phẳng luôn giữ vững được trạng thái nằm ngang phẳng lỳ an toàn.



Yêu cầu khắt khe về năng lực và kinh nghiệm của nhà thầu thi công



Thi công sàn vượt nhịp 22m không có chỗ cho những sai sót hay thử nghiệm nghiệp dư tại hiện trường. Một sai lệch nhỏ về cao độ đặt cáp dự ứng lực, mật độ buộc thép chịu lực hay kỹ thuật đổ bê tông đầm dùi không đúng đều có thể dẫn đến những hậu quả khôn lường về an toàn kết cấu.



Nhà thầu thi công phải sở hữu đội ngũ kỹ sư kết cấu giàu kinh nghiệm thực chiến, đội thợ lành nghề đã được đào tạo chuyên sâu về kỹ thuật thi công sàn rỗng phẳng và căng kéo cáp dự ứng lực.



Hệ thống quản lý chất lượng QA/QC tại công trường phải được vận hành nghiêm ngặt, ghi chép và kiểm soát chặt chẽ từng mẻ bê tông, từng sợi thép, từng quả bóng nhựa trước khi cho phép đổ bê tông sàn.



Yêu cầu kỹ thuật cao sàn vượt nhịp lớn không chỉ phụ thuộc vào loại hộp rỗng. Cần tính toán đồng bộ về tải trọng



Sự thành bại của một công trình vượt nhịp lớn phụ thuộc vào một tư duy thiết kế hệ thống, đồng bộ hóa mọi yếu tố tác động chứ không đơn thuần là việc lựa chọn thương hiệu hộp rỗng nào.



Sự tương tác đa phương diện giữa tải trọng tĩnh và tải trọng động



Khi vượt nhịp lớn lên tới 22m, việc tính toán tải trọng không chỉ đơn thuần là tra cứu các con số hoạt tải tiêu chuẩn trong quy chuẩn xây dựng. Kỹ sư phải phân tích sâu sắc sự tương tác giữa tải trọng tĩnh thường xuyên (trọng lượng bản thân sàn, tường ngăn, lớp hoàn thiện) và hoạt tải động phức tạp (người di chuyển, thiết bị rung động, gió bão tác dụng ngang).



Sự phân bố của hoạt tải trên mặt bằng rộng lớn có thể tạo ra các tổ hợp tải trọng bất lợi nhất (như tải trọng lệch nhịp, tải trọng đứng xen kẽ), gây ra các momen xoắn và momen uốn ngược nguy hiểm cho sàn phẳng.



Mô hình tính toán phải giả định tất cả các kịch bản tải trọng bất lợi nhất có thể xảy ra trong suốt vòng đời của công trình để bố trí cốt thép và cáp dự ứng lực dự phòng an toàn tuyệt đối.



Sự liên kết đồng bộ giữa sàn phẳng, hệ cột và hệ vách cứng chịu lực



Tấm sàn phẳng vượt nhịp lớn không hoạt động độc lập mà là một phần cấu thành của hệ khung không gian siêu tĩnh của toàn bộ tòa nhà. Sự liên kết ngàm cứng giữa sàn phẳng phẳng lỳ và hệ thống vách cứng bê tông cốt thép chịu tải trọng ngang đóng vai trò quyết định trong việc ổn định công trình.



Nội lực momen uốn từ sàn truyền vào cột biên và vách cứng phải được phân tích và truyền tải một cách an toàn thông qua các chi tiết liên kết cốt thép neo giữ chắc chắn.



Nếu không tính toán đồng bộ sự liên kết này, hiện tượng nứt vỡ cục bộ tại các vị trí nút khung liên kết giữa sàn và vách cứng sẽ xảy ra do ứng suất tập trung quá lớn, làm suy giảm nghiêm trọng khả năng chịu lực của toàn nhà.

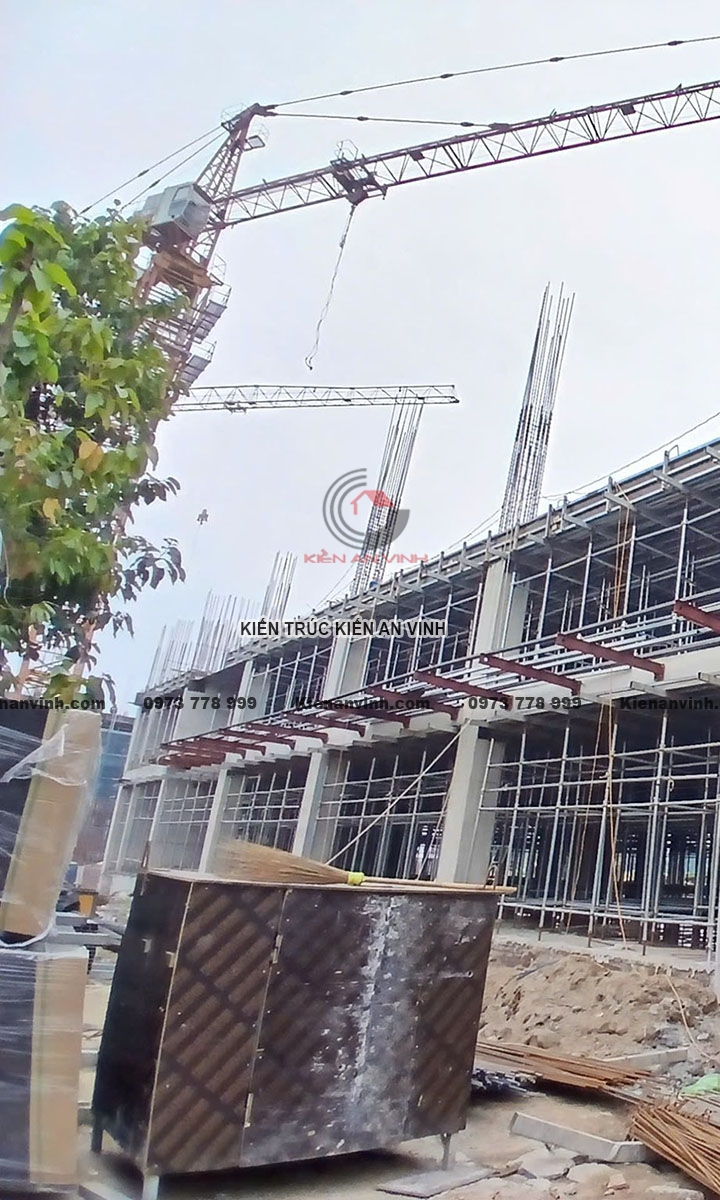

Tối ưu hóa các giải pháp biện pháp thi công lắp dựng giàn giáo chống phân tải



Biện pháp thi công lắp dựng giàn giáo chịu lực và chống phân tải (shoring and reshoring) là một trong những yếu tố kỹ thuật quyết định sự an toàn của tấm sàn vượt nhịp lớn trong suốt quá trình xây dựng. Do sàn tầng trên khi đổ bê tông tươi có trọng lượng rất lớn, tải trọng này phải được truyền đều xuống các tầng dưới đã đạt cường độ chịu lực thông qua hệ thống cột chống phân tải liên tục.



Nếu tháo dỡ hệ cột chống quá sớm hoặc bố trí không đủ số tầng chống phân tải, sàn tầng dưới sẽ bị quá tải đột ngột, dẫn đến nứt gãy kết cấu nghiêm trọng.



Nhà thầu phải lập bản vẽ biện pháp thi công chi tiết và tính toán cụ thể lực truyền lên từng chân cột chống ở các tầng để đảm bảo an toàn tuyệt đối cho toàn bộ hệ thống công trình trong suốt quá trình xây dựng lên cao.



Độ võng



Khống chế độ võng dài hạn trong giới hạn cho phép là bài toán kỹ thuật hóc búa nhất của mọi thiết kế sàn phẳng vượt nhịp 22m.



Định lý độ võng dài hạn và các yếu tố ảnh hưởng trực tiếp



Độ võng dài hạn của tấm sàn phẳng bê tông cốt thép chịu uốn được tính toán dựa trên tổng độ võng tức thời dưới hoạt tải sử dụng và độ võng gia tăng do hiện tượng từ biến, co ngót của bê tông theo thời gian (thường kéo dài từ 3 đến 5 năm sau khi đưa vào sử dụng).



Các yếu tố ảnh hưởng trực tiếp đến độ võng dài hạn bao gồm:



Chiều cao hiệu dụng d của tiết diện sàn (phụ thuộc vào chiều dày tổng thể sàn).



Cường độ chịu nén và module đàn hồi Eb của bê tông.



Hàm lượng cốt thép chịu kéo lớp dưới và cốt thép chịu nén lớp trên.



Mức độ nứt nẻ của tiết diện bê tông dưới tác dụng của tải trọng thường xuyên.



Kỹ sư kết cấu phải tinh chỉnh phối hợp tất cả các thông số này để đảm bảo độ võng dài hạn của sàn vượt nhịp 22m luôn nằm trong giới hạn an toàn cho phép của tiêu chuẩn thiết kế (thường không vượt quá L/250, tức là khoảng 8.8cm đối với nhịp 22m).



Giải pháp kỹ thuật tăng độ cứng chống võng chủ động cho sàn phẳng



Bên cạnh việc sử dụng cáp dự ứng lực tạo momen uốn ngược, các kỹ sư còn áp dụng giải pháp tạo độ vồng thi công (camber) cho hệ cốp pha sàn phẳng trước khi đổ bê tông. Cốp pha sàn được lắp dựng chủ động vồng lên phía trên ở vùng giữa nhịp với trị số bằng khoảng 50% đến 70% độ võng tức thời tính toán.



Khi tháo dỡ cốp pha và dưới tác dụng của trọng lượng bản thân sàn, tấm sàn sẽ tự xệ xuống về trạng thái nằm ngang phẳng lỳ lý tưởng nhất.



Việc tăng cường hàm lượng cốt thép dọc lớp dưới tại vùng giữa nhịp vượt quá yêu cầu chịu lực tối thiểu cũng là giải pháp hiệu quả để tăng độ cứng chống nứt và giảm độ võng dài hạn của sàn phẳng.



Kiểm tra đo đạc độ võng thực tế bằng thiết bị quan trắc chuyên dụng



Sau khi tháo dỡ hệ cốp pha và trong suốt quá trình hoàn thiện công trình, công tác quan trắc đo đạc độ võng thực tế của sàn phải được tiến hành định kỳ bằng các thiết bị máy thủy bình có độ chính xác cao hoặc các cảm biến đo biến dạng (strain gauge) gắn âm trong lòng bê tông.



Các số liệu quan trắc thực tế được đối chiếu liên tục với mô hình tính toán thuyết minh thiết kế để kịp thời phát hiện các sai lệch bất thường và đưa ra các giải pháp xử lý kỹ thuật chủ động nhất.



Sự giám sát chặt chẽ này mang lại sự an tâm tuyệt đối cho chủ đầu tư và các đơn vị sử dụng công trình sau này.



Chọc thủng



Khả năng chống chọc thủng tại các đầu cột chịu lực là yếu tố quyết định sự sống còn của hệ sàn phẳng không dầm vượt nhịp lớn.



Cơ chế phá hủy chọc thủng đột ngột vô cùng nguy hiểm



Khác với sự phá hủy do uốn diễn ra từ từ với sự xuất hiện của các vết nứt lớn cảnh báo trước, hiện tượng phá hủy chọc thủng (punching shear failure) là dạng phá hủy giòn, đột ngột không có dấu hiệu báo trước. Dưới tác dụng của lực cắt tập trung cực lớn từ cột, một khối nón bê tông xung quanh đầu cột bị đứt gãy và đâm xuyên qua sàn phẳng.



Sự sụp đổ cục bộ tại một đầu cột có thể nhanh chóng kéo theo sự sụp đổ dây chuyền của toàn bộ hệ sàn của tầng đó và các tầng dưới, gây ra thảm họa kết cấu vô cùng nghiêm trọng.



Do đó, việc thiết kế chống chọc thủng luôn được các kỹ sư kết cấu ưu tiên hàng đầu với hệ số an toàn cực cao trong các tính toán thiết kế sàn phẳng không dầm.



Các giải pháp cấu tạo thép tăng cường chống chọc thủng đầu cột hiện đại



Để triệt tiêu hoàn toàn nguy cơ chọc thủng, các giải pháp kỹ thuật hiện đại áp dụng đồng thời nhiều biện pháp gia cường vững chắc:



Tạo vùng mũ cột chìm bê tông đặc hoàn toàn xung quanh cột để tăng diện tích tiết diện chịu cắt nguy hiểm.



Bố trí các hệ cốt thép đai chống cắt dạng hình thang liên tục ôm chặt hệ thép sàn lớp trên và lớp dưới.



Sử dụng hệ chốt thép chống chọc thủng cường độ cao (shear studs) hàn sẵn trên các thanh thép tấm liên kết dẹt, giúp neo giữ vững chắc khối bê tông xung quanh đầu cột.



Sự kết hợp này đảm bảo khả năng chịu lực cắt tại đầu cột luôn lớn hơn ít nhất 1.5 đến 2 lần lực cắt tác dụng lớn nhất, loại bỏ hoàn toàn nguy cơ chọc thủng kết cấu.



Kiểm tra thí nghiệm siêu âm chất lượng bê tông vùng đầu cột sau khi đổ



Vùng bê tông đặc đầu cột là nơi tập trung mật độ cốt thép chịu lực và thép chống chọc thủng vô cùng dày đặc. Để đảm bảo bê tông tươi có thể chảy đều, đặc chắc hoàn toàn không bị rỗ tổ ong tại khu vực xung quanh đầu cột, công tác kiểm tra siêu âm khuyết tật bê tông bằng thiết bị chuyên dụng được tiến hành sau khi tháo cốp pha.



Các xung siêu âm truyền qua bê tông giúp phát hiện chính xác các túi khí, bọt khí hay các vùng bê tông bị rỗ ẩn sâu bên trong lòng sàn để nhà thầu tiến hành bơm keo epoxy cường độ cao xử lý gia cố kịp thời.



Chất lượng bê tông vùng đầu cột hoàn hảo là tiền đề vững chắc nhất đảm bảo an toàn kết cấu cho toàn bộ hệ sàn vượt nhịp 22m.



Cốt thép



Cốt thép chịu lực đóng vai trò là "khung xương" vững chắc chịu toàn bộ ứng suất kéo và mô-men uốn của tấm sàn phẳng rỗng vượt nhịp lớn.



Lựa chọn chủng loại thép cường độ cao và kiểm định chất lượng nghiêm ngặt



Đối với các dự án sàn phẳng vượt nhịp 22m, cốt thép chịu lực phải sử dụng các mác thép cường độ cao tiêu chuẩn (như CB400-V, CB500-V, thép kéo nguội cường độ cao dạng lưới hàn) để đảm bảo khả năng chịu kéo uốn tối đa trong khi vẫn giữ hàm lượng thép ở mức hợp lý nhất.



Mỗi lô thép nhập về công trường phải có đầy đủ chứng chỉ chất lượng từ nhà máy sản xuất và phải được lấy mẫu ngẫu nhiên gửi đi thí nghiệm kéo thử, uốn thử tại các phòng thí nghiệm LAS-XD uy tín trước khi cho phép gia công lắp dựng vào sàn.



Thép không đạt chuẩn về độ dẻo dai, giới hạn chảy hay giới hạn bền kéo sẽ bị loại bỏ ngay lập tức để ngăn ngừa các rủi ro kết cấu tiềm ẩn.



Kỹ thuật gia công uốn cắt cốt thép chính xác tuyệt đối theo bản vẽ



Quá trình gia công cắt uốn cốt thép được thực hiện bằng máy móc tự động hiện đại tại nhà xưởng tạm của công trường để đảm bảo độ chính xác hình học tuyệt đối của các chi tiết uốn móc, mỏ neo giữ chịu lực. Sai số kích thước gia công thép phải được khống chế dưới 5mm.



Hệ cốt thép đai chống cắt cho các sườn dầm sàn rỗng phải được uốn chính xác góc 135 độ tại các đầu móc để đảm bảo khả năng neo giữ chắc chắn trong lòng bê tông khi xảy ra chấn động động đất mạnh.



Việc sắp xếp, phân loại cốt thép gia công theo từng khu vực, từng ký hiệu cấu kiện giúp công tác lắp dựng cốt thép trên sàn diễn ra nhanh chóng, khoa học và không bị nhầm lẫn vị trí.



Kiểm tra nghiệm thu mật độ và khoảng cách buộc thép sàn trước khi đổ bê tông



Trước khi cho phép đổ bê tông, công tác nghiệm thu cốt thép sàn phẳng rỗng được tiến hành cực kỳ chi tiết bởi kỹ sư giám sát của chủ đầu tư và tư vấn giám sát. Các thông số cần kiểm tra nghiêm ngặt bao gồm:



Số lượng, đường kính và khoảng cách (bước thép) của các thanh thép dọc chịu lực chính.



Chiều dài nối chồng của cốt thép chịu lực tại các vị trí nối đúng quy chuẩn (thường bằng 30d đến 40d).



Cao độ và độ ổn định vững chắc của các con kê bê tông bảo vệ lớp cốt thép đáy và thép mũ lớp trên.



Độ sạch sẽ của cốt thép, không bám dính bùn đất, dầu mỡ hay rỉ sét vảy cá làm giảm khả năng bám dính với bê tông.



Sự chuẩn bị cốt thép kỹ lưỡng, chính xác là yếu tố quyết định đảm bảo sàn rỗng hoạt động đúng sơ đồ tính toán kết cấu thiết kế.



Dự ứng lực và biện pháp thi công để đảm bảo hiệu quả và an toàn kết cấu



Sự tích hợp công nghệ căng cáp dự ứng lực căng sau đòi hỏi một biện pháp thi công đồng bộ, chính xác và tuân thủ nghiêm ngặt các quy định an toàn kỹ thuật.



Thiết kế chi tiết quỹ đạo cáp dự ứng lực theo biểu đồ momen uốn



Hệ thống cáp dự ứng lực được luồn bên trong các ống gen nhựa dẹt (flat duct) đặt âm trong lòng sàn rỗng phẳng. Quỹ đạo chạy của cáp được thiết kế theo một đường cong parabol liên tục, ôm sát mép trên của sàn tại các vị trí gối đầu cột (nơi có momen âm lớn nhất) và uốn cong sát đáy sàn tại các vị trí giữa nhịp (nơi có momen dương lớn nhất).



Việc thiết kế quỹ đạo cáp chính xác giúp tối đa hóa hiệu quả lực nâng phân bố hướng lên trên của cáp, bù đắp tối ưu độ võng do tải trọng bản thân sàn gây ra.



Các kỹ sư thiết kế phải tính toán chi tiết các tổn hao lực căng cáp do ma sát giữa cáp và thành ống gen, tổn hao do độ chùng của thép cường độ cao và tổn hao do co ngót, từ biến của bê tông để đảm bảo lực nén trước thực tế trong sàn luôn đạt giá trị thiết kế dài hạn.



Lắp đặt hệ thống neo cáp và phụ kiện dự ứng lực đồng bộ an toàn



Tại hai đầu của mỗi bó cáp dự ứng lực, hệ thống đầu neo chịu lực (live anchor) và neo chết (dead anchor) được lắp đặt định vị chắc chắn vào cốt thép biên của sàn phẳng. Đầu neo phải được bảo vệ bằng các hộp nhựa hoặc màng bọc chuyên dụng để không bị bê tông tươi tràn vào trong quá trình đổ bê tông.



Cáp thép sử dụng là loại cáp 7 sợi xoắn cường độ cao (đáp ứng tiêu chuẩn ASTM A416 Grade 270) có khả năng chịu đựng lực căng cực lớn.



Sự đồng bộ của hệ thống phụ kiện neo, nêm thép định vị, đế neo chịu lực nhập khẩu từ các thương hiệu uy tín thế giới (như OVM, VSL, Freyssinet) đảm bảo độ an toàn tuyệt đối cho công tác căng kéo cáp tại hiện trường.



Quy trình căng kéo cáp và bơm vữa xi măng không co ngót lấp đầy ống gen



Sau khi bê tông sàn đạt cường độ thiết kế tối thiểu (thường sau 3 đến 5 ngày), công tác căng kéo cáp được tiến hành bằng kích thủy lực hai chiều chuyên dụng. Lực căng cáp được tăng dần theo từng cấp (25% - 50% - 75% - 100% lực thiết kế) để bê tông sàn thích nghi từ từ với ứng suất nén trước cực lớn.



Tại mỗi cấp căng, độ giãn dài thực tế của sợi cáp được đo đạc chính xác và so sánh trực tiếp với độ giãn dài lý thuyết tính toán. Nếu sai số vượt quá giới hạn cho phép (+/- 5%), công tác căng kéo phải dừng lại để tìm nguyên nhân xử lý kỹ thuật triệt để.



Sau khi căng cáp thành công, phần cáp thừa được cắt bỏ bằng máy cắt đĩa chuyên dụng (không dùng mỏ hàn hơi cắt cáp vì nhiệt độ cao làm thay đổi tính chất cơ học của thép cường độ cao) và tiến hành bơm vữa xi măng cường độ cao không co ngót vào ống gen để bảo vệ cáp chống ăn mòn hóa học vĩnh viễn.



Bảng đơn giá thi công sàn vượt nhip 22m Đơn giá thi công phần vượt nhịp



Chi phí đầu tư là mối quan tâm hàng đầu của mọi chủ đầu tư. Dưới đây là thông tin chi tiết về Bảng đơn giá thi công sàn vượt nhip 22m Đơn giá thi công phần vượt nhịp giúp quý khách hàng dễ dàng lập dự toán ngân sách cho công trình của mình.



Các yếu tố cấu thành đơn giá thi công sàn vượt nhịp rỗng



Đơn giá thi công sàn vượt nhịp phẳng rỗng kết hợp dự ứng lực bao gồm các thành phần chi phí cấu thành chủ yếu sau:



Chi phí vật tư bê tông thương phẩm mác cao (B30, B35) và cốt thép chịu lực chính (CB400, CB500).



Chi phí mua sắm hệ hộp rỗng nhựa (Uboot, Tbox, Nevo, Cobiax) hoặc lõi xốp (VRO) từ nhà cung cấp chính hãng.



Chi phí vật tư cáp dự ứng lực căng sau, hệ đầu neo, ống gen luồn cáp và nhân công căng kéo bơm vữa chuyên nghiệp.



Chi phí khấu hao hệ giàn giáo chịu lực và cốp pha phẳng phủ phim chất lượng cao.



Chi phí nhân công gia công lắp đặt thép, đặt hộp rỗng, đổ bê tông và bảo dưỡng ẩm đúng kỹ thuật.



Sự biến động của giá thép, giá xi măng và nhân công xây dựng trên thị trường tại từng thời điểm sẽ ảnh hưởng trực tiếp đến đơn giá thi công cụ thể của dự án.



Sự khác biệt đơn giá giữa các giải pháp công nghệ rỗng khác nhau



Mỗi công nghệ sàn rỗng (Uboot, Tbox, Nevo, VRO, Cobiax) có mức giá vật tư hộp và chi phí chuyển giao công nghệ kỹ thuật khác nhau:



Giải pháp sử dụng hộp nhựa nhập khẩu châu Âu (như Cobiax, Uboot chính hãng) thường có đơn giá cao hơn do chi phí vận tải quốc tế và thuế nhập khẩu.



Giải pháp sử dụng các loại hộp sản xuất trong nước hoặc công nghệ lõi xốp VRO có giá thành cạnh tranh hơn, nguồn cung dồi dào và tiến độ giao hàng cực nhanh chóng.



Tuy nhiên, việc lựa chọn giải pháp không chỉ dựa trên giá mua hộp nhựa ban đầu, mà phải đánh giá tổng thể lượng bê tông, cốt thép tiết kiệm được và tiến độ đẩy nhanh của dự án để tìm ra giải pháp có hiệu quả kinh tế tổng thể tốt nhất.



Bảng dự toán mẫu cho một công trình sàn vượt nhịp phẳng điển hình



Để chủ đầu tư dễ hình dung, một bảng dự toán mẫu cho sàn phẳng rỗng vượt nhịp 22m quy mô diện tích 1000m2 bao gồm:



Chi phí thiết kế kết cấu chuyên sâu và thẩm tra bản vẽ kết cấu.



Chi phí vật tư phần thô (bê tông, thép thường, hộp rỗng, cáp dự ứng lực và phụ kiện neo).



Chi phí nhân công xây dựng phần thô và căng kéo cáp dự ứng lực chuyên nghiệp.



Chi phí máy móc thiết bị (cẩu tháp nâng hạ, bơm bê tông chuyên dụng, kích căng kéo thủy lực).



Việc lập bảng dự toán chi tiết ngay từ khâu thiết kế kỹ thuật giúp chủ đầu tư chủ động kiểm soát dòng tiền, tránh phát sinh chi phí ngoài tầm kiểm soát trong suốt quá trình xây dựng công trình.



Giá thi công phần thô sàn vượt nhịp giao động từ: 3.800.000đ - 4.200.000/m2 (loại khá )



Đối với các công trình có yêu cầu kỹ thuật và tải trọng sử dụng ở mức khá, đây là phân khúc đơn giá phổ biến mang lại hiệu quả kinh tế cực tốt cho chủ đầu tư.



Các công trình phù hợp áp dụng phân khúc loại khá



Phân khúc đơn giá thi công phần thô từ 3.800.000đ đến 4.200.000đ/m2 thường được áp dụng cho các công trình có quy mô trung bình và tải trọng sử dụng vừa phải như:



Nhà phố biệt thự hiện đại vượt nhịp từ 7m đến 12m không cột giữa phòng khách.



Các văn phòng cho thuê tầm trung, trường học tư thục quốc tế quy mô vừa.



Các quán cà phê, nhà hàng tiệc cưới, showroom trưng bày sản phẩm thông thường.



Phân khúc này sử dụng các mác bê tông B30, cốt thép chịu lực trong nước chất lượng cao và hệ hộp rỗng sản xuất trong nước hoặc chuyển giao công nghệ nội địa mang lại sự tối ưu hóa chi phí tuyệt vời.



Chi tiết vật tư và tiêu chuẩn kỹ thuật áp dụng cho gói khá



Trong gói thầu thi công loại khá, các tiêu chuẩn chất lượng kỹ thuật vẫn được đảm bảo nghiêm ngặt theo đúng tiêu chuẩn xây dựng Việt Nam (TCVN):



Bê tông thương phẩm mác B30 (tương đương mác 400) đạt độ đặc chắc và khả năng chịu lực cao.



Cốt thép chịu lực chính sử dụng các thương hiệu uy tín trong nước như Hòa Phát, Việt Úc, Pomina mác CB400-V.



Hệ hộp rỗng phẳng chất lượng cao được lắp ráp định vị chắc chắn, đảm bảo chiều dày lớp bê tông đáy và đỉnh sàn đúng thiết kế.



Hệ giàn giáo chịu lực nêm hoặc giáo đĩa an toàn chắc chắn, cốp pha phủ phim tạo bề mặt đáy phẳng mịn.



Công tác giám sát thi công được thực hiện bởi các kỹ sư kết cấu có kinh nghiệm chuyên môn sâu về sàn phẳng không dầm.



Đánh giá hiệu quả kinh tế và thời gian thu hồi vốn đầu tư của gói khá



Lựa chọn gói thi công loại khá giúp chủ đầu tư tiết kiệm được từ 10% đến 15% chi phí xây dựng phần thô so với sàn dầm truyền thống nhờ giảm đáng kể lượng bê tông, thép và chi phí làm móng. Thời gian thi công thô rút ngắn giúp công trình sớm đưa vào khai thác kinh doanh, tạo ra dòng tiền quay vòng nhanh chóng.



Bề mặt trần phẳng lỳ phẳng đẹp mắt giúp giảm chi phí hoàn thiện nội thất trần thạch cao, nâng cao hiệu quả kinh tế tổng thể của dự án đầu tư xây dựng.



Đây chính là giải pháp xây dựng thông minh, cân bằng hoàn hảo giữa bài toán kỹ thuật chất lượng cao và hiệu quả kinh tế tối ưu cho mọi chủ đầu tư tầm trung.



Giá thi công phần thô sàn vượt nhịp giao động từ: 4.000.000đ - 4.500.000đ/m2 (loại cao cấp)



Đối với các siêu công trình, tòa nhà cao tầng hay các dự án có yêu cầu tải trọng nặng cực kỳ khắt khe, gói thi công phân khúc cao cấp là sự lựa chọn duy nhất đảm bảo chất lượng hoàn hảo nhất.



Các siêu công trình đòi hỏi tiêu chuẩn thi công gói cao cấp



Mức đơn giá từ 4.000.000đ đến 4.500.000đ/m2 áp dụng cho các công trình có độ phức tạp kỹ thuật cao, tải trọng sử dụng cực nặng và yêu cầu vượt nhịp lớn lên tới 22m trở lên như:



Các trung tâm thương mại lớn, đại siêu thị, rạp chiếu phim quy mô quốc tế.



Các bãi đỗ xe ô tô nhiều tầng, nhà kho chứa hàng nặng, nhà máy sản xuất công nghiệp nặng.



Các tòa nhà cao tầng cao cấp, khách sạn 5 sao, trung tâm hội nghị quốc gia.



Phân khúc này đòi hỏi sự kết hợp đồng bộ giữa sàn phẳng rỗng công nghệ quốc tế (như Cobiax, Uboot nhập khẩu) và hệ cáp dự ứng lực căng sau cường độ cao để kiểm soát tuyệt đối độ võng và chống chọc thủng.



Chi tiết vật tư cao cấp nhập khẩu và tiêu chuẩn kiểm soát chất lượng quốc tế



Gói thi công cao cấp áp dụng các vật liệu cao cấp nhất và hệ thống quản lý chất lượng QA/QC chuẩn quốc tế:



Bê tông thương phẩm mác cao B35, B40 (tương đương mác 500, 600) có phụ gia nở bù co ngót tự bảo dưỡng chất lượng cao.



Cốt thép chịu lực chính mác CB500-V cường độ cực cao và hệ cáp dự ứng lực nhập khẩu đồng bộ đạt tiêu chuẩn ASTM Hoa Kỳ.



Hệ hộp rỗng nhựa nhập khẩu chính hãng (như Cobiax, Uboot Ý) được sản xuất từ hạt nhựa nguyên sinh chất lượng cao nhất, có khả năng chịu lực nén cực lớn.



Hệ giàn giáo và cốp pha nhôm định hình hiện đại (Aluform) tạo bề mặt bê tông phẳng mịn như gương sau khi tháo dỡ.



Đội ngũ chuyên gia, kỹ sư và giám sát trực tiếp tại hiện trường là các chuyên gia nước ngoài hoặc các kỹ sư hàng đầu có hàng chục năm kinh nghiệm thực chiến các dự án vượt nhịp siêu lớn.



Cam kết chất lượng bảo hành kết cấu dài hạn của gói cao cấp



Lựa chọn gói thi công cao cấp, chủ đầu tư được hưởng chế độ bảo hành kết cấu dài hạn lên tới hàng chục năm từ nhà thầu thi công chuyên nghiệp và các đơn vị bảo hiểm kết cấu quốc tế. Mọi rủi ro kỹ thuật về nứt sàn, võng sàn hay chọc thủng đầu cột đều được triệt tiêu hoàn toàn ngay từ khâu thiết kế đến thi công hiện trường.



Công trình sở hữu một hệ kết cấu vững chắc như bàn thạch, có khả năng chống chịu cực tốt trước mọi tác động khắc nghiệt của thiên tai bão lũ hay chấn động động đất mạnh, đảm bảo an toàn tuyệt đối cho con người sử dụng.



Đây chính là sự đầu tư xứng tầm đẳng cấp, tạo dựng giá trị biểu tượng bền vững cho các siêu dự án bất động sản hàng đầu.



Lưu ý để thi công sàn vượt nhịp thì nhà phải mặt tiền trên 7m.



Một lưu ý kỹ thuật vô cùng quan trọng đối với các chủ đầu tư cá nhân khi muốn áp dụng giải pháp sàn phẳng vượt nhịp cho ngôi nhà của mình: Lưu ý để thi công sàn vượt nhịp thì nhà phải mặt tiền trên 7m.



Lý do kỹ thuật bắt buộc về chiều rộng mặt tiền tối thiểu



Để một tấm sàn phẳng rỗng vượt nhịp lớn làm việc hiệu quả theo sơ đồ chịu lực phẳng hai phương, tỷ lệ giữa chiều dài nhịp chịu lực và chiều rộng mặt tiền nhà đóng vai trò cực kỳ quyết định. Nếu ngôi nhà có mặt tiền quá hẹp (dưới 7m) nhưng chiều sâu dài, sàn phẳng sẽ hoạt động giống như một tấm sàn một phương chịu lực uốn dọc.



Sơ đồ chịu lực một phương này không tận dụng được ưu thế của hệ sườn dầm trực giao hai phương của sàn rỗng, dẫn đến hiệu quả giảm tải trọng bản thân và chống võng của sàn bị suy giảm nghiêm trọng.



Hơn nữa, với mặt tiền hẹp, hệ khung cột đứng hai bên biên nhà không đủ khoảng cách rộng để tạo ra một hệ khung không gian cứng cáp chống xoắn và chống rung cho sàn khi vượt nhịp lớn dọc theo chiều sâu nhà.



Điều kiện tiếp cận công trường của các thiết bị thi công cơ giới nặng



Thi công sàn phẳng rỗng vượt nhịp lớn đòi hỏi sự hỗ trợ đắc lực của các máy móc thiết bị xây dựng cơ giới nặng như xe bồn bơm bê tông tươi áp lực lớn, xe cẩu tự hành nâng hạ các bó thép chịu lực cường độ cao và các kiện hộp rỗng nhựa cồng kềnh.



Nếu ngôi nhà có mặt tiền quá hẹp (dưới 7m) nằm sâu trong các ngõ hẻm chật hẹp của nội đô, việc di chuyển và đỗ xe của các thiết bị cơ giới này là hoàn toàn bất khả thi. Nhà thầu sẽ không thể bơm bê tông liên tục hai lớp đúng kỹ thuật, gây ảnh hưởng nghiêm trọng đến chất lượng đúc bê tông sàn rỗng phẳng.



Chiều rộng mặt tiền trên 7m đảm bảo khoảng không gian thông thoáng cần thiết để các phương tiện cơ giới tiếp cận, vận hành cẩu lắp đặt vật tư một cách an toàn, nhanh chóng và thuận lợi nhất.



Giải pháp thiết kế linh hoạt cho các ngôi nhà có mặt tiền hẹp hơn 7m



Đối với các gia chủ sở hữu mảnh đất có mặt tiền hẹp hơn 7m nhưng vẫn mong muốn có một không gian phòng khách hoàn toàn thông thoáng không cột giữa, các kỹ sư kết cấu vẫn có thể thiết kế các giải pháp lai (hybrid) linh hoạt:



Sử dụng hệ dầm biên chịu lực chính chạy dọc theo hai bên chiều sâu nhà, kết hợp với tấm sàn phẳng rỗng vượt nhịp theo phương ngang nhà.



Áp dụng kết cấu sàn dầm phẳng chìm (dầm có chiều cao bằng chiều dày sàn) để vừa giấu dầm thẩm mỹ, vừa đảm bảo khả năng chịu lực uốn cho nhà mặt tiền hẹp.



Sự tư vấn khảo sát trực tiếp của đơn vị thiết kế chuyên nghiệp sẽ giúp quý khách hàng tìm ra giải pháp tối ưu nhất, phù hợp với đúng hiện trạng mặt bằng thực tế của mảnh đất gia đình mình.



Kết luận



Giải pháp Thi công sàn vượt nhịp 22m Uboot Tbox Nevo VRO Cobiax thực sự là một cuộc cách mạng trong thiết kế và xây dựng công trình hiện đại, giúp hiện thực hóa những ý tưởng kiến trúc độc đáo với không gian mở rộng lớn, loại bỏ hoàn toàn các hệ dầm phụ truyền thống và tối ưu hóa chi phí đầu tư. Việc lựa chọn giải pháp này đòi hỏi sự tính toán đồng bộ, phối hợp nhịp nhàng giữa khâu thiết kế chuyên sâu và quy trình thi công nghiêm ngặt tại hiện trường để đảm bảo công trình đạt chất lượng hoàn hảo và an toàn tuyệt đối bền vững cùng thời gian.



CÔNG TY TNHH THIẾT KẾ – XÂY DỰNG NHÀ KIẾN AN VINH

Trụ sở chính: 434 Nguyễn Thái Sơn, Phường An Nhơn, TP. Hồ Chí Minh

VPĐD1 : 52 Tân Chánh Hiệp 36, Phường Trung Mỹ Tây, Quận 12, TP. Hồ Chí Minh

Chăm sóc khách hàng: 0981 960 839

Phòng Kế Toán: (08) 3715 2415 - (028) 3715 6379

Phòng Vật tư: 0981 507 588

Hotline: 0973 778 999

Email: kienanvinh2012@gmail.com

Website: kienanvinh.com
