Thi công sàn vượt nhịp 21 - 22 - 23 - 24 - 25m Uboot Tbox Nevo VRO Cobiax

Việc ứng dụng và Thi công sàn vượt nhịp 21 - 22 - 23 - 24 - 25m Uboot Tbox Nevo VRO Cobiax đã chứng minh là một bước đột phá vĩ đại trong công nghệ xây dựng hiện đại

Trong xu thế kiến trúc hiện đại, nhu cầu sở hữu những không gian rộng lớn, thông thoáng và không vướng cột giữa ngày càng trở nên cấp thiết. Việc Thi công sàn vượt nhịp 21-22-23-24-25m Uboot Tbox Nevo VRO Cobiax đang trở thành xu hướng hàng đầu, giải quyết triệt để bài toán kỹ thuật hóc búa cho các công trình công cộng, trung tâm thương mại, nhà xưởng và biệt thự cao cấp. Bài viết này sẽ phân tích chi tiết từ giải pháp công nghệ, quy trình kỹ thuật cho đến những thách thức thực tế khi triển khai các hệ sàn rỗng tiên tiến nhất hiện nay.

Thi công sàn vượt nhịp 21 - 22 - 23 - 24 - 25m Uboot Tbox Nevo VRO Cobiax

Việc thiết kế và thi công các hệ sàn có khẩu độ lớn từ 21m đến 25m luôn là một thử thách cực hạn đối với các kỹ sư kết cấu. Nếu sử dụng phương pháp bê tông cốt thép truyền thống, chiều cao dầm sẽ cực kỳ lớn, làm tăng tải trọng bản thân của sàn và gián tiếp kéo theo chi phí móng, cột tăng vọt. Sự ra đời của các giải pháp sàn rỗng như Uboot, Tbox, Nevo, VRO và Cobiax đã tạo nên một cuộc cách mạng thực sự trong ngành xây dựng, giúp tối ưu hóa trọng lượng và mang lại hiệu quả kinh tế vượt trội.

Khái niệm và sự phát triển của công nghệ sàn phẳng không dầm vượt nhịp

Công nghệ sàn phẳng không dầm sử dụng các hộp nhựa hoặc khối xốp rỗng định hình đã được phát triển rộng rãi trên thế giới từ nhiều thập kỷ qua. Bản chất của công nghệ này là loại bỏ bớt phần bê tông ở vùng chịu kéo (vùng ít tham gia vào khả năng chịu lực của sàn) và thay thế bằng các module rỗng. Điều này giúp giảm đáng kể trọng lượng bản thân của tấm sàn mà vẫn giữ nguyên chiều cao làm việc hiệu dụng của kết cấu, từ đó cho phép sàn vượt được những nhịp cực kỳ lớn mà sàn đặc truyền thống không thể làm được.

Tại Việt Nam, xu hướng ứng dụng sàn rỗng đang bùng nổ mạnh mẽ nhờ tính linh hoạt trong thiết kế kiến trúc và khả năng đẩy nhanh tiến độ thi công. Các thương hiệu như U-Boot, T-Box, Nevo, VRO và Cobiax liên tục cải tiến công nghệ để phù hợp với điều kiện khí hậu, tiêu chuẩn thiết kế nội địa cũng như thói quen thi công của nhà thầu Việt, tạo ra những công trình chất lượng và an toàn tuyệt đối.

Nguyên lý chịu lực tối ưu của hệ sàn phẳng kết hợp hộp rỗng

Nguyên lý cốt lõi của sàn phẳng rỗng vượt nhịp là tạo ra một hệ dầm chữ I hoặc dầm hộp trực giao chìm bên trong sàn. Khi các hộp rỗng được định vị cố định giữa hai lớp thép trên và dưới, bê tông khi đổ vào sẽ lấp đầy các khoảng trống giữa các hộp, tạo thành mạng lưới dầm phụ chịu lực liên tục theo cả hai phương. Hệ lưới dầm này giúp phân phối lực đều khắp bề mặt sàn về các đầu cột hoặc vách cứng.

Nhờ việc giảm bớt lượng bê tông ở trục trung hòa, sàn rỗng nhẹ hơn sàn đặc từ 30% đến 45%. Trọng lượng nhẹ hơn đồng nghĩa với lực quán tính khi có động đất tác dụng lên công trình giảm đi đáng kể. Đồng thời, cấu trúc rỗng bên trong còn mang lại khả năng cách âm, cách nhiệt tự nhiên vô cùng xuất sắc, rất phù hợp cho các công trình công cộng đông người hoặc các tòa nhà văn phòng cao tầng.

Giải pháp U-Boot

Giải pháp U-Boot (hay U-Boot Beton) là một trong những công nghệ sàn phẳng không dầm tiên tiến được phát minh tại Ý và nhanh chóng phổ biến trên toàn cầu. Với cấu tạo là các hộp nhựa tái chế dạng hình chóp cụt hở đáy, U-Boot mang lại khả năng linh hoạt cao trong việc điều chỉnh chiều dày sàn và tải trọng thiết kế.

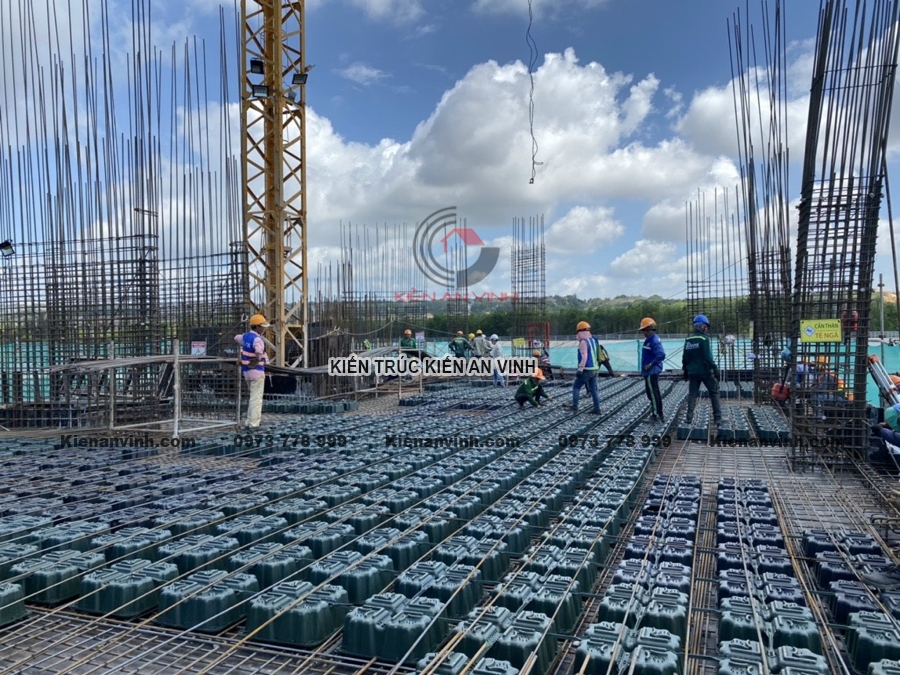

Cấu tạo chi tiết và nguyên lý hoạt động của hộp nhựa U-Boot

Hộp nhựa U-Boot được làm từ nhựa Polypropylene tái chế, thân thiện với môi trường và có độ bền cơ học cao dưới tác động của điều kiện thời tiết công trường. Hộp có dạng hình chóp cụt với các chân đế cao từ 5cm đến 10cm để nâng hộp lên khỏi lớp thép đáy, tạo khoảng hở cho bê tông len lỏi vào tạo thành lớp bảo vệ hoàn hảo. Thiết kế hở đáy giúp tiết kiệm không gian khi vận chuyển (các hộp có thể xếp chồng lên nhau gọn gàng) và dễ dàng kiểm soát quá trình đổ bê tông lớp dưới.

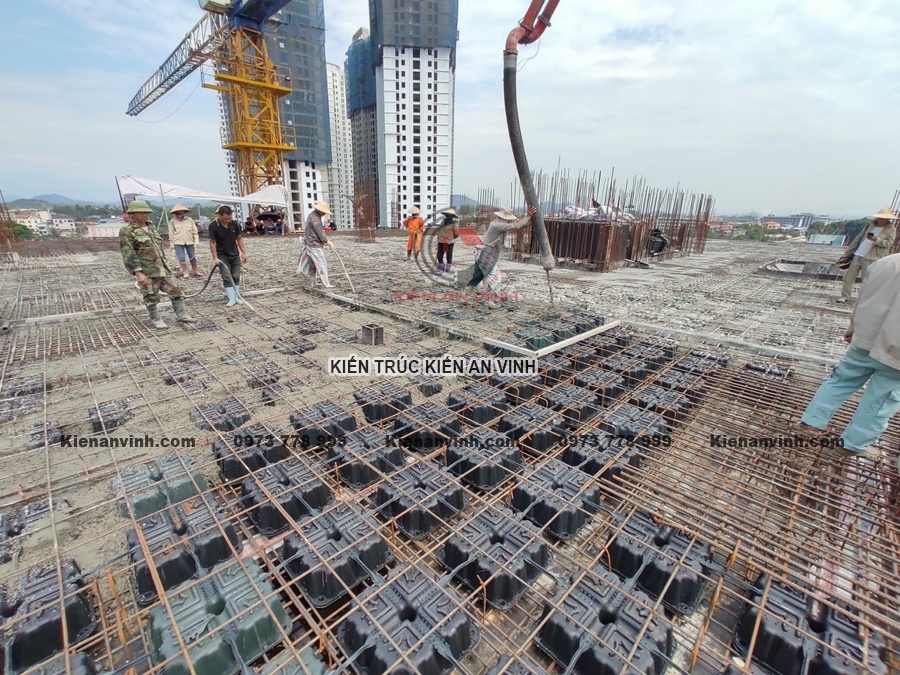

Khi thi công, các hộp U-Boot được liên kết với nhau bằng các thanh nối nhựa tạo thành một hệ thống lưới định vị chuẩn xác. Khi đổ bê tông, lực đẩy nổi được kiểm soát nhờ hệ thống thanh giằng cố định chắc chắn vào cốt pha dầm sàn. Bê tông sẽ điền đầy phần chân đế, phần sườn giữa các hộp và phủ lên mặt trên của hộp, tạo ra một hệ sàn phẳng chịu lực hai phương vững chắc.

Ưu điểm vượt trội của sàn U-Boot trong phân khúc nhịp lớn

Trong phân khúc nhịp lớn từ 21m đến 25m, sàn U-Boot chứng minh ưu thế tuyệt đối nhờ khả năng giảm thiểu mô-men uốn và độ võng của sàn. Việc giảm trọng lượng bản thân giúp giảm kích thước móng, cột và vách cứng, tạo ra một hiệu ứng dây chuyền giúp tiết kiệm đáng kể lượng bê tông và thép cho toàn bộ hệ thống chịu lực của tòa nhà.

Hơn thế nữa, sàn phẳng U-Boot không sử dụng dầm phụ giúp tối ưu hóa chiều cao thông thủy của mỗi tầng. Điều này cực kỳ có ý nghĩa đối với các dự án cao tầng bị khống chế chiều cao quy hoạch, giúp chủ đầu tư có thể tăng thêm số tầng sử dụng hoặc dễ dàng bố trí hệ thống đường ống kỹ thuật (MEP) chạy thẳng dưới đáy sàn mà không phải đi vòng qua các hệ dầm sâu phức tạp.

T-Box

Hệ sàn phẳng T-Box là một biến thể nâng cấp đầy sáng tạo dựa trên nền tảng của sàn hộp nhựa rỗng. Được thiết kế với dạng hộp đóng kín bốn cạnh và có vòm chịu lực phía trên, T-Box mang lại những cải tiến vượt trội về độ cứng cáp của hộp trong quá trình thi công và khả năng chịu tải trọng động tốt hơn.

Đặc điểm thiết kế độc đáo của hộp T-Box

Điểm khác biệt lớn nhất của hộp T-Box là cấu trúc kín và hệ thống chân côn chịu lực thông minh. Nhờ thiết kế dạng hộp kín, T-Box ngăn chặn hoàn toàn hiện tượng bê tông tràn vào bên trong lòng hộp khi đổ, đảm bảo độ rỗng tuyệt đối của sàn đúng theo thiết kế kỹ thuật. Khả năng chịu lực nén của vỏ hộp T-Box cực tốt, cho phép công nhân có thể đi lại trực tiếp trên bề mặt hộp để rải thép mà không lo bị móp méo hay vỡ hộp.

Các chân côn của T-Box có thể thay đổi chiều cao linh hoạt, giúp các kỹ sư dễ dàng điều chỉnh độ dày của lớp bê tông bảo vệ đáy sàn sao cho phù hợp với yêu cầu chống cháy và chống ăn mòn của từng công trình cụ thể. Ngoài ra, bề mặt nhám của hộp cũng giúp tăng cường độ bám dính liên kết giữa nhựa và bê tông xung quanh.

Hiệu quả ứng dụng T-Box cho sàn vượt nhịp trên 20 mét

Khi áp dụng cho các nhịp từ 21m đến 25m, T-Box tạo ra một hệ dầm hộp chữ I trực giao vô cùng cứng cáp. Độ cứng chống uốn của sàn T-Box cao hơn so với sàn phẳng đặc có cùng khối lượng, giúp kiểm soát độ võng dài hạn cực tốt – vốn là kẻ thù số một của các sàn vượt nhịp lớn.

Bên cạnh đó, việc thi công T-Box cực kỳ nhanh chóng do các module hộp đã được chuẩn hóa kích thước, giảm bớt thời gian gia công lắp dựng cốt thép dầm phụ truyền thống. Điều này giúp rút ngắn tiến độ thi công từ 20% đến 30%, mang lại hiệu quả quay vòng vốn nhanh chóng cho chủ đầu tư.

Nevo

Công nghệ sàn phẳng Nevo là một giải pháp xanh hướng đến sự bền vững và bảo vệ môi trường, sử dụng các hộp nhựa tái chế chất lượng cao với thiết kế tối ưu hóa khí động học. Nevo không chỉ giúp giải quyết bài toán chịu lực mà còn mang lại giá trị thẩm mỹ và hiệu quả năng lượng cao cho tòa nhà.

Kiến trúc hình học tối ưu của hệ hộp Nevo

Hộp Nevo được sản xuất trên dây chuyền công nghệ hiện đại, kiểm soát nghiêm ngặt về chất lượng vật liệu nhựa PP. Thiết kế của Nevo chú trọng vào các góc bo tròn mềm mại và các đường gân tăng cứng chạy dọc thân hộp. Cấu trúc này giúp phân bổ ứng suất đều hơn, tránh hiện tượng tập trung ứng suất tại các góc nhọn – một trong những nguyên nhân gây nứt cục bộ ở bê tông.

Hộp Nevo cũng được thiết kế xếp chồng được lên nhau, giúp giảm thiểu tối đa chi phí kho bãi và vận chuyển đến công trường. Hệ thống khóa liên kết giữa các hộp Nevo cực kỳ chắc chắn, đảm bảo các hộp không bị xê dịch hay nổi lên khi đổ bê tông dưới áp lực bơm mạnh.

Khả năng cách âm, cách nhiệt và kháng chấn ưu việt

Bên cạnh khả năng chịu tải trọng và vượt nhịp xuất sắc, sàn Nevo còn sở hữu đặc tính cách âm và cách nhiệt vượt trội nhờ lớp đệm không khí nằm trong các hộp rỗng. Tiếng ồn truyền qua sàn giữa các tầng được giảm thiểu đáng kể, tạo không gian sống và làm việc yên tĩnh, tiện nghi.

Khả năng kháng chấn của sàn Nevo cũng là một điểm cộng lớn. Nhờ trọng lượng bản thân nhẹ, lực quán tính tác dụng lên công trình khi xảy ra động đất giảm đi rõ rệt. Hệ sàn phẳng liên tục kết hợp cột vách tạo thành một hệ kết cấu vững chắc, có khả năng phân tán năng lượng rung chấn cực tốt, bảo vệ an toàn cho tính mạng con người và tài sản bên trong tòa nhà.

VRO

Khác biệt với các công nghệ sử dụng hộp nhựa nhập khẩu hay chuyển giao từ nước ngoài, VRO là giải pháp sàn phẳng lõi xốp dầm rỗng do người Việt phát minh và làm chủ công nghệ, sử dụng khối xốp EPS chống cháy làm lõi rỗng. VRO đã khẳng định được vị thế vững chắc tại thị trường Việt Nam nhờ sự phù hợp tối đa với tiêu chuẩn kỹ thuật và điều kiện thi công nội địa.

Cấu tạo và ưu thế của sàn lõi xốp VRO

Sàn phẳng lõi xốp VRO sử dụng các khối xốp EPS (Expanded Polystyrene) chất lượng cao, có đặc tính tự dập lửa (chống cháy lan). Các khối xốp này được bọc trong một hệ khung thép không gian ba chiều chịu lực cường độ cao (được hàn chập tự động tại nhà máy). Hệ khung thép này đóng vai trò định vị chắc chắn khối xốp, đồng thời hoạt động như cốt thép chịu lực cắt cực tốt cho sàn.

Ưu thế lớn nhất của VRO là sự tích hợp hoàn hảo giữa cốt thép và lõi rỗng ngay từ khâu sản xuất tại nhà máy. Khi đưa ra công trường, công nhân chỉ cần lắp ghép các module tấm VRO vào vị trí, liên kết thép bổ sung và tiến hành đổ bê tông. Quy trình này giảm thiểu tối đa sai sót của con người và đẩy nhanh tốc độ lắp dựng lên gấp nhiều lần.

Sự phù hợp của VRO đối với khí hậu và tập quán thi công Việt Nam

Với đặc thù khí hậu nhiệt đới ẩm gió mùa tại Việt Nam, khả năng chống nóng của sàn VRO là một lợi thế cực kỳ đắt giá. Lớp xốp EPS dày bên trong sàn đóng vai trò như một tấm lá chắn nhiệt hiệu quả, giúp tiết kiệm đáng kể chi phí điện năng cho hệ thống điều hòa không khí của tòa nhà.

Hơn thế nữa, quy trình thi công sàn VRO rất thân thiện với công nhân Việt Nam do không đòi hỏi các thiết bị định vị hay kỹ thuật lắp đặt quá phức tạp. Khung thép không gian của VRO có độ cứng rất lớn, công nhân có thể thoải mái dẫm đạp, kéo vòi bơm bê tông mà không sợ làm biến dạng hay lệch vị trí cốt liệu rỗng bên trong.

Cobiax giúp tối ưu tải trọng và không gian cho công trình khẩu độ lớn

Công nghệ Cobiax là thương hiệu tiên phong trên thế giới về giải pháp sàn rỗng sử dụng các quả bóng nhựa hoặc module hình elip (Cobiax Slim-Line). Giải pháp U-Boot, T-Box, Nevo, VRO, Cobiax giúp tối ưu tải trọng và không gian cho công trình khẩu độ lớn, trong đó Cobiax nổi tiếng với sự tinh tế trong phân tích kết cấu và khả năng tối ưu hóa lượng bê tông cốt thép ở mức cực hạn.

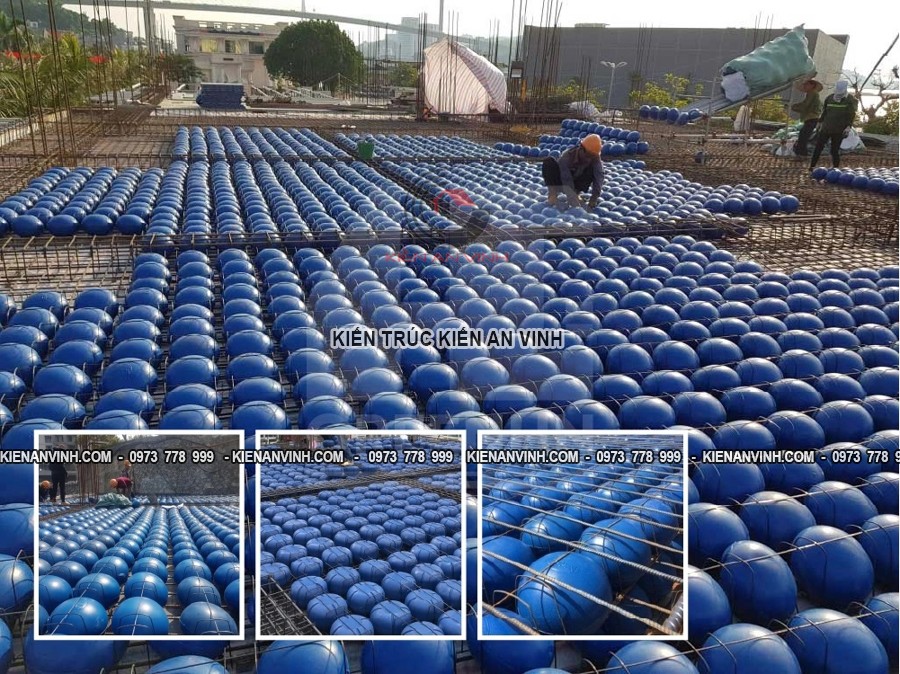

Nguyên lý giảm tải trọng thông minh của hệ bóng Cobiax

Cobiax hoạt động dựa trên việc thay thế bê tông ở những vùng không chịu lực bằng các quả bóng nhựa rỗng (làm từ nhựa tái chế hoàn toàn). Các quả bóng hoặc khối elip này được đặt trong các lồng thép định vị vững chắc để tạo thành các module lắp dựng sẵn. Khi đổ bê tông, mạng lưới bóng Cobiax tạo ra một hệ sàn phẳng nhẹ, có khả năng làm việc chịu lực theo cả hai phương tương tự như sàn đặc nhưng nhẹ hơn từ 35% đến 40%.

Việc loại bỏ lượng bê tông thừa ở vùng lõi giúp giảm tải trọng tĩnh của sàn truyền xuống dầm, cột và móng. Điều này cho phép các kỹ sư thiết kế hệ cột nhỏ hơn, móng đơn giản hơn, từ đó tiết kiệm chi phí xây dựng thô và mở rộng diện tích sử dụng hữu ích cho công trình.

Kiến tạo không gian nội thất mở và tự do kiến trúc

Nhờ loại bỏ hoàn toàn hệ thống dầm phụ chằng chịt, sàn phẳng Cobiax mang lại một mặt trần phẳng lỳ vô cùng thẩm mỹ. Các kiến trúc sư có thể tự do phân chia không gian nội thất bằng các vách ngăn nhẹ mà không bị gò bó bởi vị trí của các dầm chịu lực dưới trần.

Không gian thông thoáng không dầm giúp ánh sáng tự nhiên dễ dàng len lỏi sâu vào bên trong tòa nhà, cải thiện chất lượng môi trường sống và làm việc. Đối với các công trình văn phòng hạng A hay căn hộ cao cấp, sàn phẳng Cobiax chính là chìa khóa để nâng tầm đẳng cấp kiến trúc và giá trị thương mại của dự án.

Thi công sàn vượt nhịp – bài toán kết cấu lớn Không gian rộng

Thi công sàn vượt nhịp – bài toán kết cấu lớn Không gian rộng, ít cột, hạn chế dầm sâu: sàn rỗng là một trong những giải pháp đáng cân nhắc hàng đầu khi chủ đầu tư yêu cầu một không gian sử dụng thông thoáng tối đa. Tuy nhiên, việc vượt qua khẩu độ trên 20 mét đòi hỏi sự tính toán chuẩn xác và sự phối hợp nhịp nhàng giữa khâu thiết kế kết cấu và biện pháp thi công ngoài hiện trường.

Nhu cầu thực tế về không gian mở trong kiến trúc hiện đại

Trong các công trình như trung tâm triển lãm, nhà thi đấu, hội trường, showroom ô tô hay các văn phòng làm việc sáng tạo, sự xuất hiện của các hàng cột giữa là một điểm trừ cực kỳ lớn, làm hạn chế tầm nhìn và phân mảnh không gian. Do đó, yêu cầu đặt ra cho các kỹ sư xây dựng là phải tạo ra những sàn nhà có nhịp lớn từ 21m đến 25m hoàn toàn thông suốt.

Để giải quyết bài toán này, các giải pháp truyền thống như dầm bê tông dự ứng lực hoặc hệ giàn thép thường được nghĩ tới. Tuy nhiên, dầm dự ứng lực đòi hỏi chiều cao dầm lớn (thường từ 1m đến 1.5m cho nhịp 24m), làm mất thẩm mỹ và tốn không gian chiều cao. Giàn thép lại gặp vấn đề về chi phí, khả năng chống cháy và bảo trì dài hạn. Sàn phẳng rỗng lúc này nổi lên như một giải pháp dung hòa xuất sắc mọi yếu tố.

Phân tích biểu đồ ứng suất và mô-men của sàn nhịp lớn

Khi nhịp sàn tăng lên, mô-men uốn tại giữa nhịp tăng theo cấp số nhân (tỷ lệ thuận với bình phương chiều dài nhịp). Độ võng của sàn cũng tăng cực kỳ nhanh (tỷ lệ thuận với lũy thừa bậc bốn của chiều dài nhịp). Do đó, việc kiểm soát độ võng và nứt là nhiệm vụ sống còn khi thiết kế sàn nhịp lớn.

Sàn phẳng rỗng giải quyết vấn đề này bằng cách giữ nguyên chiều dày tổng thể của sàn (để duy trì momen quán tính lớn, giúp sàn có độ cứng chống uốn cao) nhưng lại giảm bớt khối lượng bê tông ở giữa (giảm tải trọng bản thân gây ra độ võng). Biểu đồ ứng suất cho thấy vùng bê tông ở giữa sàn hầu như không tham gia chịu lực kéo hay nén lớn, do đó việc tạo rỗng tại đây là hoàn toàn hợp lý về mặt khoa học kết cấu.

Ít cột

Một trong những mục tiêu hàng đầu của các chủ đầu tư khi xây dựng công trình hiện đại là giảm thiểu tối đa số lượng cột nâng đỡ. Việc bố trí quá nhiều cột không chỉ chiếm dụng diện tích hữu ích mà còn gây khó khăn cho việc bố trí công năng và giao thông nội bộ trong tòa nhà.

Tối ưu hóa diện tích sử dụng thực tế (NFA)

Bằng cách kéo giãn khoảng cách giữa các cột lên từ 21m đến 25m, số lượng cột trong một mặt bằng sàn giảm đi một cách triệt để. Diện tích chiếm chỗ của cột bê tông cốt thép giảm xuống, nhường chỗ cho diện tích sử dụng thực tế (Net Usable Area). Điều này giúp gia tăng giá trị kinh tế trực tiếp cho các dự án văn phòng cho thuê hoặc căn hộ dịch vụ.

Ngoài ra, việc ít cột giúp việc phân chia căn hộ hoặc các phòng chức năng trở nên linh hoạt vô cùng. Chủ sở hữu có thể dễ dàng thay đổi thiết kế ngăn phòng, đập thông các không gian sau nhiều năm sử dụng mà không lo ngại ảnh hưởng đến hệ thống cột chịu lực chính của tòa nhà.

Giải pháp thẩm mỹ hoàn hảo cho các công trình cao cấp

Về mặt thị giác, một không gian rộng lớn hàng trăm mét vuông không vướng bất kỳ một chiếc cột nào luôn mang lại cảm giác bề thế, sang trọng và phóng khoáng. Đây là yếu tố cốt lõi tạo nên giá trị thương hiệu cho các khách sạn 5 sao, trung tâm hội nghị tiệc cưới sang trọng hay các penthouse đẳng cấp.

Mặt trần phẳng tuyệt đối khi kết hợp với hệ thống chiếu sáng hiện đại âm trần sẽ tạo nên hiệu ứng thị giác cực kỳ ấn tượng. Các đường ống kỹ thuật, ống gió điều hòa được giấu kín gọn gàng phía trên trần thạch cao mà không bị cản trở bởi các dầm ngang dọc, giúp nâng cao thẩm mỹ tổng thể của công trình.

Hạn chế dầm sâu: sàn rỗng là một trong những giải pháp đáng cân nhắc

Trong thiết kế kết cấu truyền thống, để vượt được nhịp lớn, các kỹ sư bắt buộc phải sử dụng các hệ dầm có chiều cao rất lớn (dầm sâu). Tuy nhiên, việc tồn tại các dầm sâu này gây ra rất nhiều bất lợi cho cả quá trình thi công lẫn vận hành công trình sau này.

Những hệ lụy của việc sử dụng dầm sâu truyền thống

Dầm sâu chiếm dụng một khoảng không gian chiều cao cực lớn dưới trần nhà. Để đảm bảo chiều cao thông thủy tối thiểu cho người sử dụng, các kỹ sư buộc phải tăng chiều cao tầng của cả tòa nhà. Điều này dẫn đến việc tăng chi phí cho toàn bộ hệ thống cột, vách, tường bao che, kính mặt dựng và kéo theo móng phải chịu tải trọng lớn hơn.

Ngoài ra, việc thi công cốt pha, cốt thép cho các dầm sâu rất phức tạp và nguy hiểm, đòi hỏi lượng nhân công lớn và thời gian gia công kéo dài. Việc đổ bê tông các dầm sâu cũng dễ xảy ra hiện tượng rỗ, bọt khí do bê tông khó len lỏi qua mạng lưới cốt thép dày đặc ở đáy dầm.

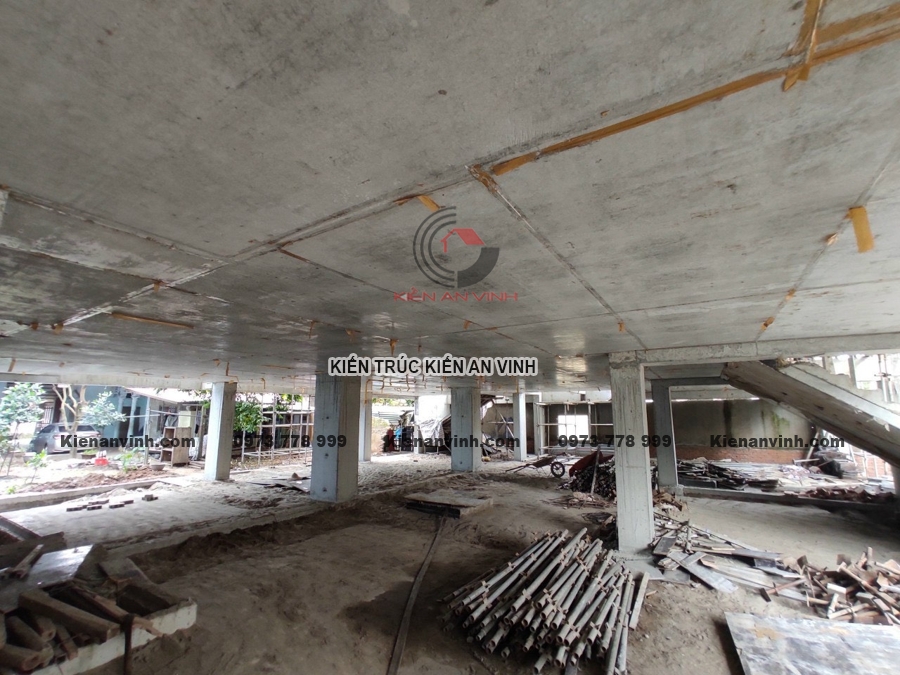

Sàn rỗng - Giải pháp triệt tiêu dầm sâu hiệu quả

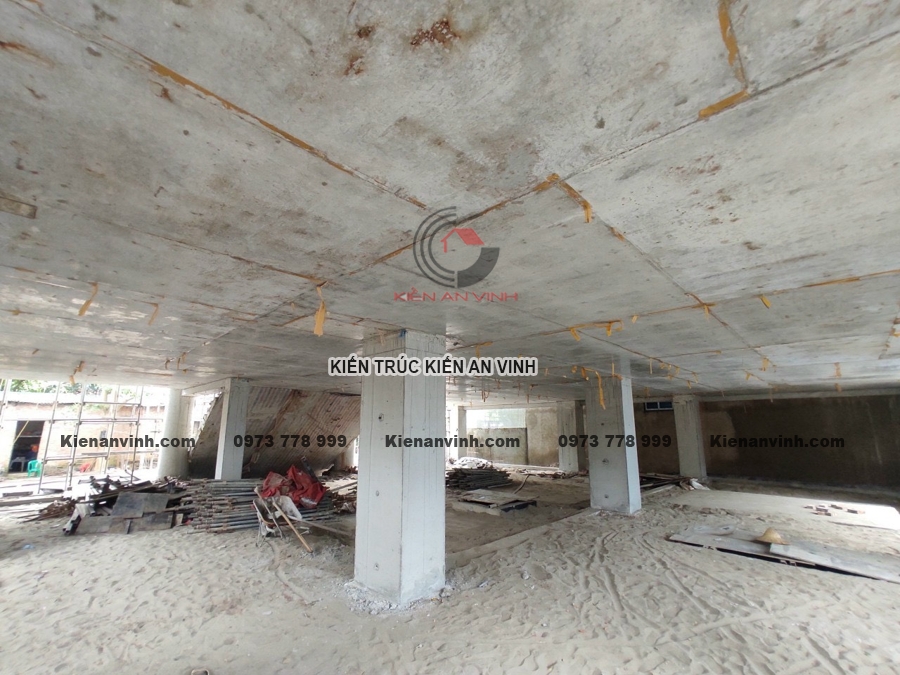

Sàn rỗng loại bỏ hoàn toàn các dầm phụ chịu lực lộ ra ngoài trần, biến toàn bộ sàn thành một tấm phẳng đồng nhất. Hệ dầm chịu lực giờ đây đã được thu nhỏ và tích hợp trực tiếp vào bên trong chiều dày sàn (dầm chìm), chạy xen kẽ giữa các hộp rỗng.

Việc triệt tiêu dầm sâu giúp đơn giản hóa hệ thống cốt pha phẳng, đẩy nhanh tốc độ thi công lên đáng kể. Không còn dầm sâu cản trở, việc lắp đặt hệ thống cơ điện (MEP) trở nên cực kỳ thuận tiện và nhanh chóng. Các ống thông gió, đường ống nước, cáp điện có thể đi thẳng băng dưới đáy sàn, giúp tiết kiệm chiều cao tầng từ 30cm đến 50cm cho mỗi tầng, mang lại hiệu quả kinh tế khổng lồ cho các tòa nhà cao tầng.

Thi công sàn vượt nhịp 23m có khả thi? Có – nhưng cần thiết kế kết cấu

Câu hỏi Thi công sàn vượt nhịp 23m có khả thi? Có – nhưng cần thiết kế kết cấu, kiểm soát độ võng và biện pháp thi công phù hợp ngay từ đầu là thắc mắc chung của rất nhiều chủ đầu tư và kiến trúc sư khi bắt tay vào thiết kế các dự án quy mô lớn. Câu trả lời là hoàn toàn khả thi nếu chúng ta tuân thủ nghiêm ngặt các nguyên tắc kỹ thuật tiên tiến.

Những thông số kỹ thuật cần tính toán chi tiết cho nhịp 23m

Với nhịp 23m, tải trọng bản thân và hoạt tải tác dụng lên sàn là cực kỳ lớn. Do đó, việc thiết kế không thể dựa trên các công thức kinh nghiệm thông thường mà phải sử dụng các phần mềm phân tích phần tử hữu hạn (FEA) chuyên dụng như ETABS, SAFE hay SAFE-Cobiax để mô phỏng chính xác ứng xử của sàn rỗng dưới các tổ hợp tải trọng khác nhau.

Kỹ sư kết cấu cần xác định chính xác chiều dày sàn tối ưu (thường dao động từ 45cm đến 65cm tùy thuộc vào tải trọng sử dụng), kích thước và mật độ bố trí hộp rỗng, cũng như lượng cốt thép gia cường tại các vùng momen âm (đầu cột) và momen dương (giữa nhịp). Mọi thông số từ cường độ chịu nén của bê tông (thường yêu cầu mác bê tông từ B30 trở lên) đến giới hạn bền của thép đều phải được kiểm soát chặt chẽ.

Vai trò của tư vấn thiết kế chuyên nghiệp trong việc định hình giải pháp

Một thiết kế sàn vượt nhịp 23m thành công đòi hỏi sự tham gia của các đơn vị tư vấn thiết kế kết cấu có năng lực và kinh nghiệm chuyên sâu về sàn phẳng không dầm. Họ sẽ là người đưa ra các đánh giá toàn diện về tính khả thi, tối ưu hóa lượng vật liệu và đưa ra phương án bố trí cốt thép hợp lý nhất.

Việc thiết kế sai lệch hoặc thiếu kinh nghiệm có thể dẫn đến những hậu quả nghiêm trọng như sàn bị võng quá giới hạn cho phép sau khi đưa vào sử dụng, xuất hiện các vết nứt chân chim gây thấm dột, hoặc thậm chí là mất an toàn kết cấu toàn diện. Do đó, đầu tư vào khâu thiết kế ban đầu là bước đi khôn ngoan nhất để đảm bảo sự thành công của dự án.

Kiểm soát độ võng và biện pháp thi công phù hợp ngay từ đầu

Kiểm soát độ võng dài hạn là thách thức kỹ thuật lớn nhất đối với bất kỳ hệ sàn vượt nhịp lớn nào. Bê tông có đặc tính từ biến và co ngót theo thời gian, khiến độ võng của sàn sẽ tiếp tục tăng lên trong vòng 3 đến 5 năm sau khi hoàn thành xây dựng nếu không có biện pháp phòng ngừa thích hợp.

Hiện tượng từ biến của bê tông và cách khắc phục trong thiết kế

Từ biến là hiện tượng biến dạng dẻo của bê tông tăng dần theo thời gian dưới tác dụng của tải trọng tĩnh không đổi (trọng lượng bản thân sàn, tường xây, lớp hoàn thiện). Đối với sàn vượt nhịp 21m - 25m, độ võng do từ biến có thể lớn gấp 2 đến 3 lần độ võng tức thời ngay sau khi tháo dỡ cốt pha.

Để khắc phục hiện tượng này, các kỹ sư thiết kế thường áp dụng giải pháp tạo độ vồng thi công (camber). Tức là khi lắp dựng cốt pha đáy sàn, hệ giàn giáo sẽ được điều chỉnh để tạo ra một độ vồng ngược lên ở giữa nhịp (thường từ 1.5% đến 2% chiều dài nhịp). Khi tháo giàn giáo và chịu tải trọng, sàn sẽ võng xuống dần và trở về trạng thái phẳng lý tưởng như thiết kế.

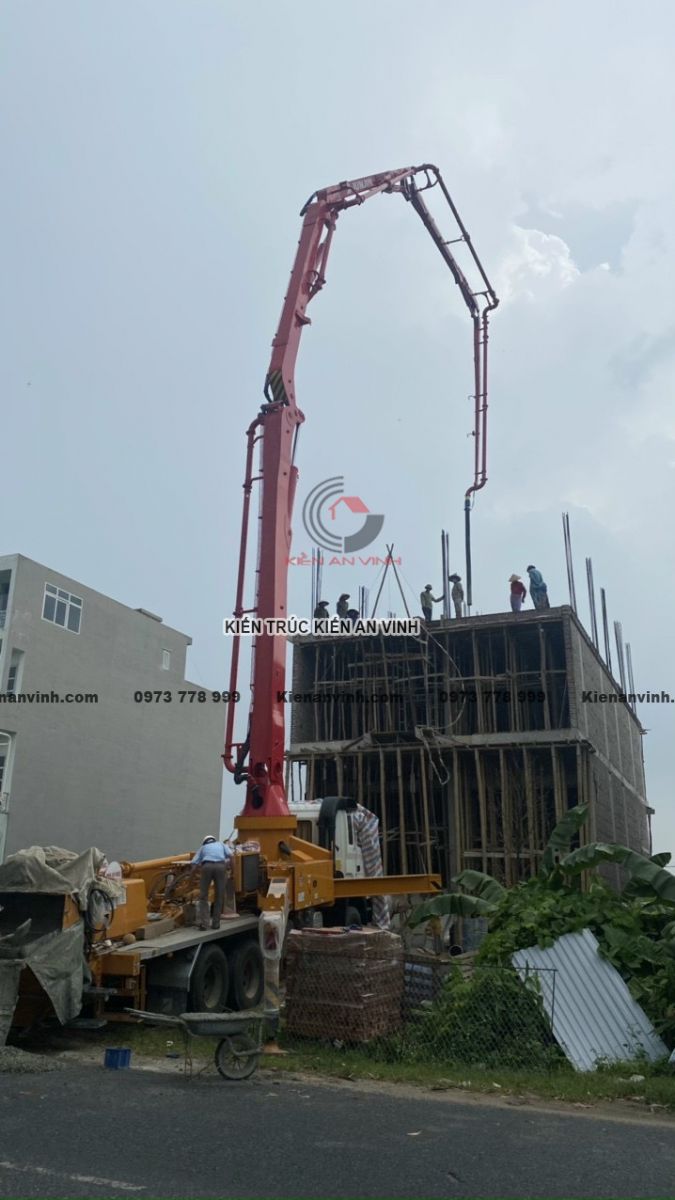

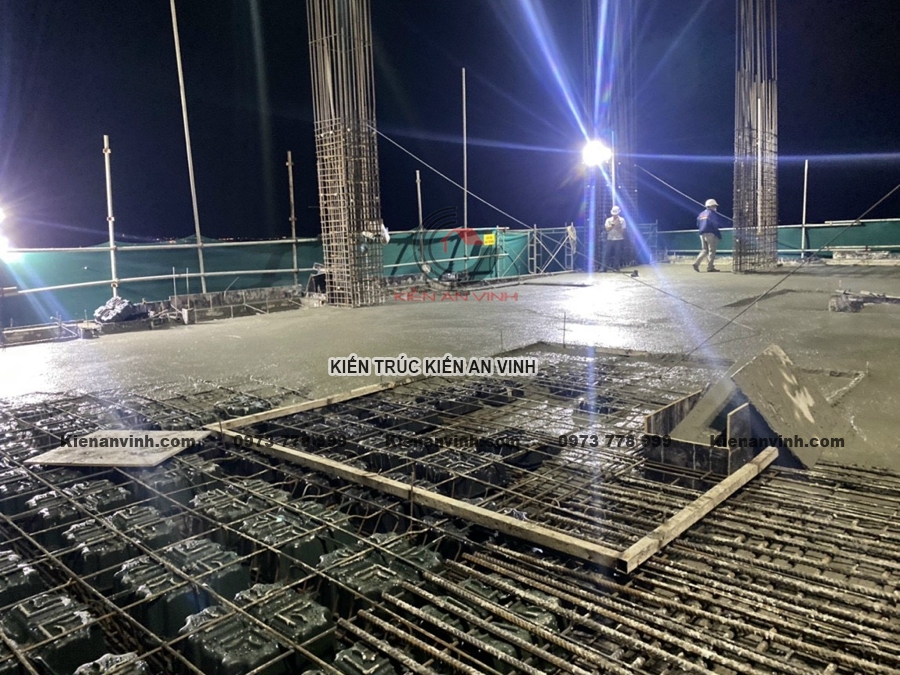

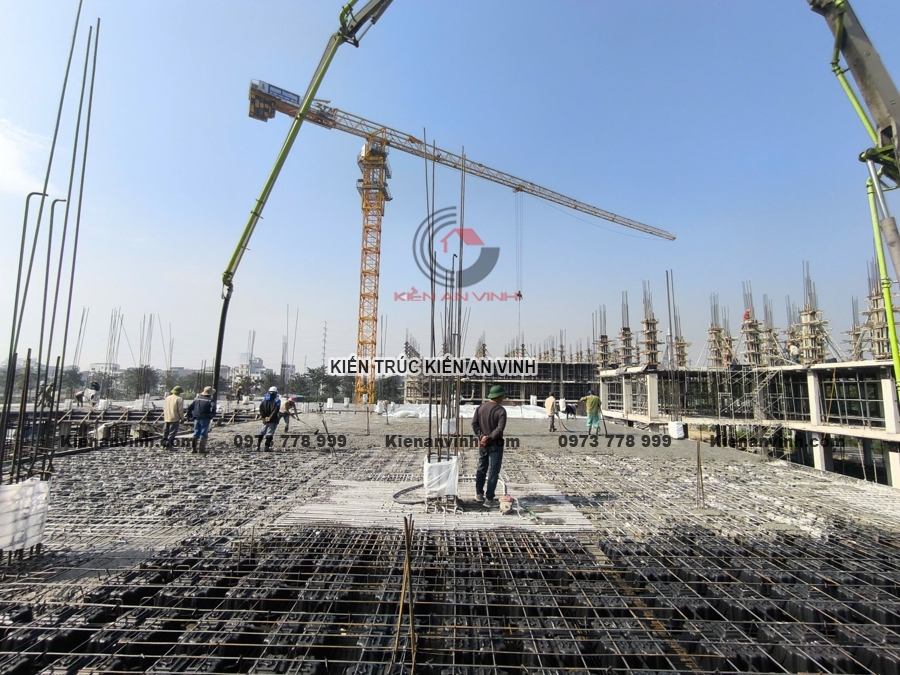

Quy trình kiểm soát chất lượng vật liệu và kỹ thuật đổ bê tông

Biện pháp thi công ngoài hiện trường đóng vai trò quyết định đến độ võng thực tế của sàn. Chất lượng bê tông thương phẩm phải được kiểm soát nghiêm ngặt từ trạm trộn đến công trường, đảm bảo đúng độ sụt, không bị phân tầng và đạt cường độ phát triển sớm để phục vụ công tác căng cáp dự ứng lực (nếu có) hoặc tháo dỡ giáo chống sớm.

Quá trình đổ bê tông phải được chia làm hai giai đoạn dầm liên tục hoặc đổ một lần nhưng sử dụng phụ gia siêu hóa dẻo để bê tông tự điền đầy phần đáy hộp rỗng mà không bị rỗng hay tạo hốc bên trong. Việc đầm dùi phải được thực hiện tỉ mỉ bởi những thợ lành nghề, tránh đầm trực tiếp vào vỏ hộp nhựa gây vỡ hoặc dịch chuyển vị trí hộp.

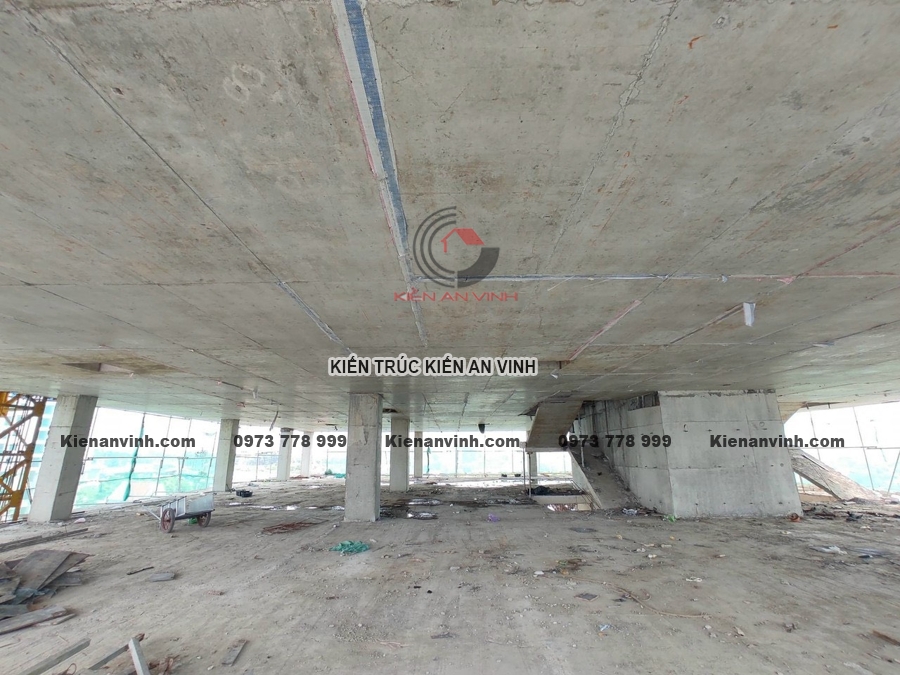

Thi công sàn vượt nhịp 24m – không dầm giữa

Việc Thi công sàn vượt nhịp 24m – không dầm giữa, không gian cực thoáng Cùng khám phá công nghệ sàn rỗng U-Boot, T-Box, Nevo, VRO và Cobiax mang lại một giải pháp kiến trúc đột phá, biến những ý tưởng thiết kế táo bạo nhất trên bản vẽ thành hiện thực sinh động ngoài công trường.

Phân tích mặt bằng kết cấu điển hình của sàn nhịp 24m

Với nhịp 24m hoàn toàn trống trải, mặt bằng kết cấu của sàn phẳng rỗng thường bố trí các dải sàn chịu lực chính chạy dọc theo các trục cột bên ngoài, kết hợp với các mũ cột (drop panel) hoặc vách cứng ở các góc công trình để chịu lực cắt và chống đâm thủng (punching shear). Vùng giữa sàn sẽ là nơi bố trí các hộp rỗng mật độ cao để giảm tối đa trọng lượng.

Hệ thống cốt thép sẽ được tập trung dày đặc ở lớp đáy (chịu kéo ở giữa nhịp) và lớp mặt trên (chịu kéo ở đầu cột). Việc không có dầm giữa giúp đơn giản hóa tối đa bản vẽ định vị cốt thép, giúp việc lắp dựng ngoài công trường diễn ra trôi chảy và ít sai sót hơn rất nhiều so với hệ dầm sàn truyền thống.

Lợi ích kinh tế và thẩm mỹ của việc loại bỏ hoàn toàn dầm giữa

Về mặt kinh tế, việc loại bỏ dầm giữa giúp giảm đáng kể chi phí gia công cốp pha và nhân công lắp dựng thép dầm phức tạp. Tiến độ thi công được rút ngắn đồng nghĩa với việc giảm chi phí quản lý dự án, chi phí thuê giàn giáo thiết bị và nhanh chóng đưa công trình vào khai thác tạo dòng tiền cho chủ đầu tư.

Về mặt thẩm mỹ, mặt trần phẳng phẳng lặng mang lại sự tự do tuyệt đối cho thiết kế nội thất. Các kiến trúc sư có thể dễ dàng thiết kế hệ thống vách ngăn kính di động, cho phép linh hoạt thay đổi diện tích phòng họp, phòng hội nghị tùy theo nhu cầu sử dụng thực tế của từng sự kiện, một điều không thể làm được nếu có các dầm bê tông hạ thấp chia cắt không gian.

Không gian cực thoáng Cùng khám phá công nghệ sàn rỗng U-Boot

Hệ sàn phẳng U-Boot là người bạn đồng hành hoàn hảo để kiến tạo nên những không gian rộng lớn, tràn ngập ánh sáng tự nhiên nhờ khả năng vượt nhịp siêu hạng của mình. Hãy cùng đi sâu tìm hiểu cách thức U-Boot kiến tạo nên những "kỳ quan" không gian mở này.

Trải nghiệm không gian nội thất không giới hạn

Khi bước vào một tòa nhà sử dụng sàn phẳng vượt nhịp U-Boot, cảm nhận đầu tiên của bất kỳ ai cũng là sự choáng ngợp trước không gian rộng lớn và khoáng đạt. Việc thiếu vắng các hàng cột giữa và hệ dầm phụ chạy ngang dọc trên đầu tạo ra một tầm nhìn panorama không giới hạn, kết nối hoàn hảo các khu vực chức năng lại với nhau.

Đối với các căn hộ penthouse cao cấp, giải pháp này cho phép chủ nhân sở hữu những phòng khách rộng hàng trăm mét vuông với kính tràn viền từ sàn đến trần, mang trọn phong cảnh thiên nhiên hoặc toàn cảnh thành phố vào trong tầm mắt mà không bị bất kỳ rào cản kết cấu nào che khuất.

Tích hợp giải pháp chiếu sáng và cơ điện thông minh dưới trần phẳng

Mặt dưới bằng phẳng của sàn U-Boot là một "bạt canvas" hoàn hảo cho các nhà thiết kế ánh sáng tự do sáng tạo. Họ có thể bố trí các dải đèn LED âm trần chạy dọc theo các tuyến giao thông, tạo ra những kịch bản ánh sáng độc đáo, hiện đại và đầy tính nghệ thuật.

Đồng thời, việc đi đường ống kỹ thuật (MEP) dưới sàn phẳng U-Boot trở nên vô cùng dễ dàng và thẩm mỹ. Các ống gió điều hòa trung tâm, ống chữa cháy, ống thoát nước được bố trí chạy thẳng tắp, không phải uốn cong hay đi vòng qua các dầm sâu, giúp giảm tổn thất áp suất trong đường ống, tiết kiệm vật liệu ống và đơn giản hóa công tác bảo trì, sửa chữa sau này.

T-Box

Công nghệ T-Box với những cải tiến mang tính thực tiễn cao đã và đang khẳng định vai trò trụ cột trong phân khúc sàn phẳng vượt nhịp lớn tại nhiều công trình trọng điểm trên khắp cả nước.

Độ tin cậy kết cấu vượt trội dưới tải trọng động lớn

Đối với các sàn vượt nhịp lớn từ 21m đến 25m, bên cạnh tải trọng tĩnh, khả năng chịu tải trọng động (do dòng người di chuyển, thiết bị rung động hoặc gió bão tác động) là một yếu tố cực kỳ quan trọng. T-Box với hệ dầm trực giao bên trong và lớp bê tông phủ mặt trên có độ dày tối ưu, mang lại khả năng phân tán và dập tắt các dao động vô cùng hiệu quả.

Hệ sàn T-Box đạt được độ cứng động lực học cao, ngăn chặn hiện tượng rung lắc sàn khi có dòng người di chuyển đông (thường xảy ra ở các hành lang thương mại hay phòng tập gym nhịp lớn). Điều này mang lại cảm giác an tâm và dễ chịu tuyệt đối cho người sử dụng công trình.

Quy trình lắp đặt T-Box chuẩn hóa, hạn chế rủi ro hao hụt bê tông

Nhờ cấu tạo hộp kín 4 cạnh, việc lắp đặt T-Box ngoài công trường cực kỳ đơn giản và chính xác. Các hộp được định vị bằng hệ khay nối thông minh, tự động tạo ra khoảng cách dầm sườn chuẩn xác theo thiết kế mà không cần đo đạc thủ công rườm rà.

Cấu trúc hộp kín ngăn chặn tuyệt đối tình trạng bê tông bị lọt vào trong lòng hộp dưới áp lực của bơm bê tông. Điều này không chỉ bảo toàn đúng thể tích rỗng của sàn theo tính toán thiết kế (đảm bảo sàn nhẹ đúng chuẩn) mà còn giúp chủ đầu tư kiểm soát chính xác khối lượng bê tông cần mua, tránh hao hụt lãng phí vật tư ngoài công trường.

Nevo

Giải pháp sàn rỗng Nevo mang đến một góc nhìn mới mẻ về sự kết hợp hài hòa giữa công nghệ xây dựng hiện đại và xu hướng kiến trúc xanh, tiết kiệm năng lượng cho tương lai.

Đóng góp của Nevo vào chứng chỉ công trình xanh (LEED, LOTUS)

Sử dụng hộp nhựa tái chế Nevo giúp giảm đáng kể lượng khí thải carbon (CO2) ra môi trường trong quá trình sản xuất và vận chuyển vật liệu xây dựng. Việc giảm khối lượng bê tông và thép sử dụng cho công trình đồng nghĩa với việc giảm thiểu khai thác tài nguyên thiên nhiên (đá mạt, cát, quặng sắt).

Đây là một điểm cộng cực kỳ lớn giúp các dự án dễ dàng đạt được các chứng chỉ công trình xanh uy tín quốc tế như LEED (Mỹ) hay LOTUS (Việt Nam). Xu hướng này không chỉ mang lại giá trị nhân văn bảo vệ môi trường mà còn giúp chủ đầu tư gia tăng uy tín thương hiệu và thu hút các đối tác khách thuê quốc tế chất lượng cao.

Hiệu quả cách âm chống ồn vượt trội giữa các tầng nhà

Trong các tòa nhà văn phòng cao tầng hoặc chung cư cao cấp, tiếng ồn truyền qua sàn từ tầng trên xuống tầng dưới (như tiếng bước chân, tiếng rơi đồ vật, tiếng nhạc) luôn là nỗi ám ảnh thường trực của người sử dụng. Sàn phẳng Nevo giải quyết triệt để vấn đề này nhờ cấu trúc rỗng chứa không khí bên trong.

Lớp không khí tĩnh nằm trong các hộp Nevo hoạt động như một chất cách âm tự nhiên tuyệt vời, hấp thụ và triệt tiêu phần lớn năng lượng âm thanh truyền qua kết cấu sàn. Khả năng cách âm của sàn Nevo vượt trội hơn hẳn so với sàn đặc truyền thống có cùng độ dày, mang lại không gian sống thực sự yên tĩnh và riêng tư cho mỗi căn hộ.

VRO và Cobiax

Sự kết hợp giữa tư duy thiết kế đỉnh cao của Cobiax và sự thấu hiểu thực tế thi công tại Việt Nam của VRO đã mở ra những hướng đi mới, tối ưu hóa triệt để cho các dự án đòi hỏi yêu cầu kỹ thuật khắt khe nhất.

Điểm tương đồng và khác biệt về mặt kết cấu giữa VRO và Cobiax

Cả VRO và Cobiax đều hướng tới mục tiêu tối thượng là giảm trọng lượng bản thân sàn bằng cách tạo rỗng thông minh. Tuy nhiên, nếu Cobiax sử dụng các quả bóng hoặc khối elip nhựa đặt trong lồng thép định vị, thì VRO lại sử dụng khối xốp EPS chống cháy bọc trong hệ khung thép không gian 3 chiều cường độ cao.

Sự khác biệt này dẫn đến biện pháp thi công và khả năng chịu tải có những nét đặc thù riêng. Cobiax thường phù hợp hơn với các công trình có khẩu độ cực lớn và yêu cầu kiểm soát độ võng ở mức tinh tế nhất nhờ phần mềm phân tích chuyên dụng toàn cầu. Trong khi đó, VRO lại tỏ ra vô cùng hiệu quả về mặt chi phí và sự thân thiện, dễ thi công tại thị trường Việt Nam nhờ khả năng tự sản xuất trong nước và hệ khung thép định vị siêu cứng cáp.

Sự kết hợp hoàn hảo giữa công nghệ toàn cầu và giải pháp nội địa

Việc nghiên cứu và ứng dụng song song hai công nghệ này giúp các kỹ sư Việt Nam có thêm nhiều sự lựa chọn linh hoạt cho từng phân đoạn của dự án. Đối với những khu vực nhịp cực lớn yêu cầu tải trọng nặng và độ phẳng tuyệt đối, Cobiax có thể được ưu tiên lựa chọn. Đối với các tầng thô thông thường hoặc các khu vực cần tiến độ nhanh, tối ưu chi phí tối đa, VRO là sự lựa chọn không thể tuyệt vời hơn.

Sự giao thoa công nghệ này thúc đẩy ngành xây dựng Việt Nam tiệm cận nhanh chóng với các tiêu chuẩn xây dựng hiện đại của thế giới, đồng thời tự chủ được các giải pháp kỹ thuật cốt lõi, giảm sự phụ thuộc vào các công nghệ độc quyền nước ngoài.

Thi công sàn vượt nhịp Vượt nhịp 25m bằng sàn rỗng Uboot Tbox Nevo VRO Cobiax Giảm trọng lượng bản thân sàn

Việc triển khai Thi công sàn vượt nhịp Vượt nhịp 25m bằng sàn rỗng Uboot Tbox Nevo VRO Cobiax Giảm trọng lượng bản thân sàn, tối ưu kết cấu và tạo mặt bằng lớn cho nhà xưởng, trung tâm thương mại, hội trường.. là đỉnh cao của kỹ thuật xây dựng hiện đại, mở ra những không gian vô tiền khoáng hậu cho các công trình công nghiệp và dân dụng quy mô lớn.

Thử thách cực hạn khi vượt nhịp 25m không cột giữa

Vượt nhịp 25m là một cột mốc kỹ thuật đầy thử thách. Ở khẩu độ này, mọi sai sót nhỏ trong thiết kế hay thi công đều có thể dẫn đến những hậu quả nhãn tiền. Trọng lượng bản thân của tấm sàn lúc này chiếm tới hơn 70% tổng tải trọng tác dụng lên hệ chịu lực. Do đó, nếu không giảm được trọng lượng sàn, việc vượt nhịp 25m bằng bê tông cốt thép thông thường là điều bất khả thi về mặt kinh tế.

Sự kết hợp của các công nghệ sàn rỗng tiên tiến giúp giảm từ 35% đến 45% trọng lượng bản thân sàn. Điều này giúp giảm mô-men uốn ở giữa nhịp một cách đáng kể, đưa độ võng dài hạn của sàn về mức an toàn cho phép theo tiêu chuẩn xây dựng quốc gia.

Giải pháp kỹ thuật đồng bộ để làm chủ công nghệ sàn nhịp 25m

Để thi công thành công sàn vượt nhịp 25m, cần có một giải pháp kỹ thuật đồng bộ từ khâu thiết kế đến thi công. Về mặt thiết kế, các kỹ sư thường kết hợp công nghệ sàn rỗng với hệ cáp dự ứng lực căng sau (post-tensioning). Cáp dự ứng lực sẽ được bố trí chạy dọc theo các dải dầm phẳng giữa các hàng hộp rỗng, tạo ra một lực nén trước mạnh mẽ giúp triệt tiêu ứng suất kéo và kiểm soát độ võng cực kỳ hiệu quả.

Về mặt thi công, hệ thống giàn giáo chống đỡ phải được thiết kế và tính toán khả năng chịu lực chi tiết, có hệ giằng chéo chống rung lắc. Trình tự đổ bê tông phải được phân chia khoa học, đổ từ giữa nhịp ra hai đầu cột để đảm bảo phân bổ tải trọng đều lên hệ giáo chống và tránh hiện tượng lệch tâm kết cấu trong quá trình thi công.

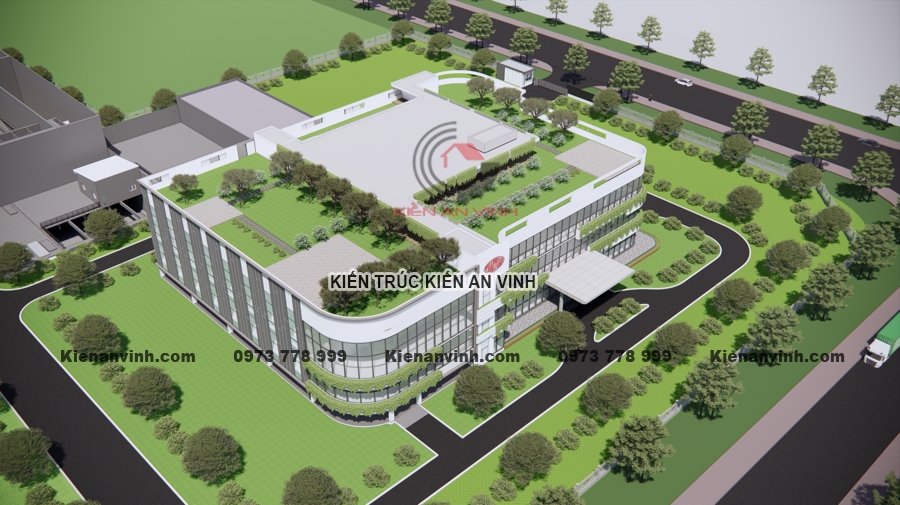

Tối ưu kết cấu và tạo mặt bằng lớn cho nhà xưởng

Nhà xưởng công nghiệp hiện đại luôn yêu cầu những mặt bằng sản xuất rộng lớn, thông suốt để dễ dàng bố trí dây chuyền máy móc tự động hóa và thuận tiện cho việc di chuyển của xe nâng hàng chịu tải trọng lớn.

Đáp ứng linh hoạt sự thay đổi công nghệ sản xuất của nhà xưởng

Trong kỷ nguyên công nghiệp 4.0, các dây chuyền sản xuất của nhà máy liên tục được nâng cấp và thay đổi cấu hình để tối ưu hóa năng suất. Việc sở hữu một mặt bằng nhà xưởng không vướng cột giữa giúp doanh nghiệp dễ dàng tái cấu trúc toàn bộ sơ đồ bố trí máy móc mà không gặp bất kỳ trở ngại nào về mặt kết cấu tòa nhà.

Không gian thông thoáng cũng giúp việc lắp đặt các hệ thống cẩu trục, băng tải trên cao trở nên thuận tiện và an toàn hơn rất nhiều. Luồng giao thông của công nhân và phương tiện vận chuyển nội bộ (xe nâng, xe đẩy hàng) được tối ưu hóa, giảm thiểu tai nạn lao động và tăng tốc độ lưu chuyển hàng hóa trong nhà xưởng.

Khả năng chịu tải trọng sàn cực lớn kết hợp vượt nhịp

Sàn nhà xưởng thường phải chịu tải trọng động rất lớn từ các máy móc công nghiệp nặng và hàng hóa xếp cao. Nhiều người lo ngại sàn rỗng sẽ không đủ khả năng chịu tải trọng tập trung lớn. Tuy nhiên, bằng cách bố trí các dải sàn đặc chịu lực tại các vị trí đặt máy móc nặng và gia cường cốt thép đai chịu cắt, sàn phẳng rỗng hoàn toàn có thể đáp ứng tải trọng hoạt tải lên đến vài tấn trên một mét vuông.

Hệ lưới dầm chìm bên trong sàn rỗng phân phối tải trọng tập trung ra một vùng rộng lớn hơn, giúp giảm ứng suất cục bộ dưới chân máy. Đây là ưu điểm vượt trội giúp sàn phẳng rỗng ngày càng được ưa chuộng trong các dự án nhà xưởng công nghệ cao, nhà máy sản xuất linh kiện điện tử bán dẫn sạch.

Trung tâm thương mại

Trung tâm thương mại là nơi có mật độ người qua lại cực kỳ đông đúc và thường xuyên thay đổi gian hàng trưng bày theo xu hướng mua sắm của thị trường. Việc ứng dụng sàn phẳng vượt nhịp mang lại những lợi thế cạnh tranh vô giá cho phân khúc bất động sản thương mại này.

Tối đa hóa tầm nhìn và không gian trưng bày bắt mắt

Một trung tâm thương mại đẳng cấp luôn đòi hỏi những khoảng không gian thông tầng rộng lớn (atrium) và các hành lang mua sắm thông thoáng để khách hàng dễ dàng quan sát thấy các thương hiệu thời trang từ xa. Việc hạn chế tối đa các cột chịu lực giúp mở rộng tầm nhìn tối đa, tạo cảm giác sang trọng, kích thích nhu cầu mua sắm và trải nghiệm của khách hàng.

Các gian hàng thương hiệu lớn (anchor tenant) như rạp chiếu phim, khu vui chơi giải trí, siêu thị lớn luôn yêu cầu những mặt bằng có nhịp lớn từ 21m đến 25m để bố trí các phân khu chức năng đặc thù. Sàn phẳng rỗng chính là giải pháp duy nhất đáp ứng hoàn hảo yêu cầu này mà vẫn đảm bảo tính an toàn và thẩm mỹ cao nhất.

Linh hoạt phân chia lại mặt bằng gian hàng cho thuê

Hợp đồng thuê mặt bằng thương mại thường thay đổi liên tục sau vài năm. Mỗi khách thuê mới lại có một yêu cầu thiết kế gian hàng hoàn toàn khác nhau. Với hệ sàn phẳng không dầm vượt nhịp, chủ đầu tư có thể tự do phá dỡ các vách ngăn cũ và dựng vách ngăn mới ở bất kỳ vị trí nào trên sàn mà không phải lo lắng về việc vách ngăn đè lên dầm phụ gây mất an toàn.

Việc thi công cải tạo, sửa chữa gian hàng cũng diễn ra nhanh chóng và ít tiếng ồn hơn do không phải đục đẽo hay gia cố hệ dầm bê tông phức tạp dưới trần, giảm thiểu tối đa ảnh hưởng đến hoạt động kinh doanh chung của toàn trung tâm thương mại.

Hội trường..

Hội trường, nhà hát hay trung tâm hội nghị tiệc cưới là những công trình có yêu cầu khắt khe nhất về tầm nhìn không bị che khuất và chất lượng âm học phòng họp.

Đảm bảo tầm nhìn hoàn hảo cho mọi vị trí ghế ngồi

Trong một hội trường lớn có sức chứa hàng ngàn người, việc có một chiếc cột bê tông chắn giữa hàng ghế sẽ là một thảm họa thiết kế, làm mất đi giá trị của những vị trí ngồi phía sau. Việc ứng dụng công nghệ thi công sàn vượt nhịp 21m - 25m hoàn toàn triệt tiêu sự xuất hiện của cột giữa, đảm bảo góc nhìn thông suốt 100% từ mọi vị trí khán giả hướng về sân khấu chính.

Điều này nâng cao trải nghiệm thưởng thức nghệ thuật, theo dõi hội thảo của khán giả và giúp ban tổ chức dễ dàng sắp xếp, tối ưu hóa sơ đồ ghế ngồi để đạt doanh thu bán vé cao nhất.

Tối ưu hóa thiết kế âm thanh và ánh sáng sân khấu chuyên nghiệp

Hệ trần phẳng của sàn vượt nhịp là điều kiện lý tưởng để các chuyên gia âm thanh thiết kế hệ thống tiêu âm và phản xạ âm thanh chuẩn xác, tránh hiện tượng tiếng vang (echo) hay điểm chết âm thanh trong hội trường. Các tấm tiêu âm có thể dễ dàng ốp phẳng lên trần bê tông mà không bị cản trở bởi hệ dầm sâu phức tạp.

Đối với hệ thống ánh sáng sân khấu, việc treo các giàn đèn kỹ xảo (truss) nặng hàng tấn dưới trần phẳng trở nên đơn giản và an toàn hơn bao giờ hết. Các kỹ sư ánh sáng có thể tự do di chuyển các điểm treo đèn dọc theo hệ trần để tạo ra những hiệu ứng ánh sáng sân khấu hoành tráng, chuyên nghiệp nhất cho các buổi biểu diễn.

Thi công sàn vượt nhịp U-Boot – T-Box – Nevo – VRO – Cobiax: chọn công nghệ nào? Mỗi hệ sàn có cấu tạo và đặc tính riêng. Lựa chọn cần dựa trên khẩu độ

Khi đứng trước hàng loạt công nghệ sàn phẳng rỗng tiên tiến, câu hỏi khiến nhiều chủ đầu tư và nhà thầu đau đầu nhất là: Thi công sàn vượt nhịp U-Boot – T-Box – Nevo – VRO – Cobiax: chọn công nghệ nào? Mỗi hệ sàn có cấu tạo và đặc tính riêng. Lựa chọn cần dựa trên khẩu độ, tải trọng và yêu cầu công trình. cụ thể để đưa ra quyết định kinh tế và kỹ thuật chính xác nhất.

So sánh chi tiết các thông số kỹ thuật giữa các hệ sàn

Mỗi giải pháp công nghệ đều có những ưu và nhược điểm riêng khi đặt lên bàn cân so sánh:

U-Boot & T-Box: Rất mạnh về tính linh hoạt trong điều chỉnh chiều cao sàn, khả năng chịu tải trọng tĩnh lớn và dễ dàng thi công lắp đặt theo module chuẩn hóa. Tuy nhiên, chi phí nhập khẩu hoặc bản quyền công nghệ có thể cao hơn đôi chút.

Nevo: Nổi bật với thiết kế khí động học tối ưu, tính thẩm mỹ cao của vỏ hộp nhựa và đặc tính cách âm, cách nhiệt, thân thiện môi trường xuất sắc.

VRO: Ưu thế tuyệt đối về giá thành do được sản xuất trong nước, khả năng chịu va đập thi công cực tốt nhờ khung thép không gian 3D cứng cáp và tính năng chống nóng tuyệt vời của lõi xốp EPS.

Cobiax: Là đỉnh cao của công nghệ sàn rỗng toàn cầu với độ tin cậy kết cấu cực cao, kiểm soát độ võng tinh tế nhất cho các nhịp siêu lớn, tuy nhiên quy trình thi công đòi hỏi sự giám sát kỹ thuật vô cùng nghiêm ngặt của chuyên gia.

Hướng dẫn lựa chọn công nghệ phù hợp với từng phân khúc công trình

Để lựa chọn công nghệ tối ưu, chủ đầu tư cần cân nhắc kỹ các yếu tố sau:

Khẩu độ nhịp: Với nhịp từ 21m - 23m, VRO và T-Box là những lựa chọn kinh tế và hiệu quả cao. Với nhịp cực lớn từ 24m - 25m trở lên, U-Boot kết hợp cáp dự ứng lực hoặc hệ sàn bóng Cobiax sẽ mang lại độ an toàn và khả năng kiểm soát độ võng dài hạn đáng tin cậy nhất.

Tải trọng sử dụng: Công trình văn phòng, căn hộ (hoạt tải nhẹ) rất phù hợp với Nevo hoặc Cobiax để tối ưu thẩm mỹ trần phẳng. Trong khi đó, nhà xưởng, bãi đỗ xe (tải trọng nặng và rung động) nên ưu tiên chọn T-Box hoặc VRO nhờ độ cứng chống cắt và chống va đập tốt hơn.

Đơn giá thi công phần vượt nhịp

Giá thi công phần thô sàn vượt nhịp giao động từ: 3.800.000đ - 4.200.000/m2 (loại khá )

Giá thi công phần thô sàn vượt nhịp giao động từ: 4.000.000đ - 4.500.000đ/m2 (loại cao cấp)

Tải trọng và yêu cầu công trình.

Mỗi dự án xây dựng đều mang những đặc thù riêng biệt về địa chất móng, chiều cao quy hoạch công trình, điều kiện thời tiết vùng miền và đặc biệt là ngân sách đầu tư dự kiến. Tất cả những yếu tố này đều ảnh hưởng trực tiếp đến quyết định lựa chọn công nghệ sàn vượt nhịp.

Phân tích điều kiện địa chất và tải trọng móng công trình

Tại các khu vực có nền đất yếu (như đồng bằng sông Cửu Long hay các khu vực đất bồi ven sông tại TP.HCM, Hà Nội), việc giảm tải trọng bản thân công trình truyền xuống móng là yếu tố sống còn quyết định đến chi phí xây dựng phần ngầm. Sử dụng các hệ sàn siêu nhẹ như Cobiax hay Nevo giúp giảm đáng kể kích thước cọc khoan nhồi và đài móng, mang lại khoản tiết kiệm khổng lồ cho chủ đầu tư.

Ngược lại, ở những vùng có địa chất tốt (đất đá bán phong hóa hoặc đất sét cứng), áp lực giảm tải trọng móng không quá gay gắt, chủ đầu tư có thể ưu tiên lựa chọn các giải pháp có chi phí vật tư rẻ hơn như VRO để tối ưu hóa tổng mức đầu tư xây dựng thô.

Yêu cầu về tiến độ thi công và năng lực nhà thầu địa phương

Tiến độ bàn giao công trình cũng là một biến số quan trọng. Nếu dự án yêu cầu tốc độ thi công cực nhanh để kịp mùa kinh doanh (như các trung tâm thương mại hay nhà xưởng), các module chế tạo sẵn có độ cứng cao như VRO hay T-Box sẽ giúp rút ngắn đáng kể thời gian lắp dựng ngoài hiện trường, cho phép đổ bê tông liên tục các tầng mà không mất nhiều thời gian chờ đợi.

Năng lực thi công của nhà thầu địa phương cũng cần được đánh giá đúng mực. Nếu nhà thầu chưa từng thi công sàn phẳng rỗng nhịp lớn, việc lựa chọn một công nghệ có quy trình thi công đơn giản, trực quan và có sự hỗ trợ chuyển giao kỹ thuật tận tình tại công trường như VRO hay U-Boot sẽ giúp hạn chế tối đa các sai sót kỹ thuật đáng tiếc trong quá trình đổ bê tông sàn.

Thi công sàn nhịp 21–25m Uboot Tbox Nevo VRO Cobiax Từ cốp pha

Quy trình Thi công sàn nhịp 21–25m Uboot Tbox Nevo VRO Cobiax Từ cốp pha, thép, module rỗng đến đổ bê tông: trình tự thi công chính xác là yếu tố quan trọng với sàn vượt nhịp lớn. đòi hỏi sự tuân thủ nghiêm ngặt từng bước kỹ thuật để đảm bảo chất lượng kết cấu hoàn hảo nhất cho công trình.

Công tác chuẩn bị và lắp dựng hệ thống cốp pha sàn phẳng

Hệ thống cốp pha cho sàn nhịp lớn phải được tính toán chịu lực kỹ lưỡng, bao gồm tải trọng của bê tông tươi, thép, hộp rỗng, thiết bị bơm và tải trọng động của công nhân di chuyển trong quá trình đổ. Cốpha sử dụng thường là cốp pha phủ phim chất lượng cao để đảm bảo bề mặt đáy sàn sau khi dỡ khuôn phẳng mịn tuyệt đối, không bị gồ ghề hay mất nước bê tông.

Một lưu ý đặc biệt quan trọng là việc thiết lập độ vồng thi công (camber) cho cốp pha đáy. Tùy thuộc vào nhịp sàn (từ 21m đến 25m), hệ giáo chống sẽ được điều chỉnh vồng lên ở tâm nhịp theo đúng chỉ dẫn của bản vẽ kỹ thuật. Quá trình kiểm tra cao độ cốp pha bằng máy thủy bình phải được thực hiện tỉ mỉ trước khi chuyển sang bước tiếp theo.

Lắp đặt lớp thép đáy sàn phẳng và hệ dầm bo xung quanh

Sau khi cốp pha đạt yêu cầu, công nhân tiến hành rải lớp thép đáy sàn theo đúng thiết kế lưới thép trực giao. Thép đáy đóng vai trò chịu lực kéo chính ở vùng giữa nhịp, do đó khoảng cách giữa các thanh thép và chiều dày lớp bê tông bảo vệ (sử dụng con kê bê tông chuyên dụng) phải được kiểm soát cực kỳ chính xác.

Đồng thời, hệ thống dầm bo biên xung quanh chu vi sàn cũng được lắp dựng song song. Dầm bo biên giúp liên kết các đầu cột, tạo khung cứng bao quanh tấm sàn và chịu lực xoắn khi sàn chịu tải trọng lệch tâm. Các vị trí lỗ mở kỹ thuật (hộp kỹ thuật, giếng trời) cũng cần được gia cường bằng các thanh thép chéo để chống nứt góc sàn.

Thép

Cốt thép là "khung xương" gánh vác toàn bộ lực kéo của tấm sàn vượt nhịp lớn. Việc gia công và lắp dựng cốt thép cho sàn phẳng rỗng đòi hỏi tính kỷ luật và độ chính xác hình học cực cao từ người thợ sắt ngoài công trường.

Gia cường cốt thép tại các vùng chịu lực đặc biệt (Mũ cột, Dầm chìm)

Khác với sàn phẳng thông thường, sàn phẳng vượt nhịp 21m - 25m chịu lực tập trung cực lớn tại các đầu cột (vùng chịu lực cắt và momen âm lớn nhất). Tại đây, bê tông sàn được đổ đặc (không bố trí hộp rỗng) để tạo thành các mũ cột chìm chịu lực chống đâm thủng. Lượng cốt thép gia cường tại khu vực này cực kỳ dày đặc, bao gồm cả thép đai chống cắt (shear studs) được tính toán tỉ mỉ.

Các hệ dầm chìm chạy dọc giữa các hàng hộp rỗng cũng được bố trí cốt thép đai liên tục để liên kết lớp thép trên và lớp thép dưới lại với nhau, tạo thành một hệ giàn thép không gian vững chắc giúp sàn làm việc đồng thời theo cả hai phương chịu lực.

Kiểm tra, nghiệm thu cốt thép trước khi đặt hộp rỗng

Công tác kiểm tra, nghiệm thu cốt thép trước khi đặt hộp rỗng là một bước kiểm soát chất lượng (QC) bắt buộc và cực kỳ quan trọng. Kỹ sư giám sát phải đo đạc kiểm tra đường kính thép, khoảng cách các thanh thép (bước thép), chiều dài đoạn nối chồng cốt thép và độ chắc chắn của các mối buộc bằng dây kẽm.

Bất kỳ sự lỏng lẻo nào của các mối buộc đều có thể dẫn đến việc xê dịch cốt thép khi đổ bê tông, làm giảm khả năng chịu lực của kết cấu sàn phẳng rỗng. Việc nghiệm thu kỹ lưỡng lớp thép đáy sẽ tạo tiền đề vững chắc cho công tác lắp đặt module rỗng tiếp theo diễn ra suôn sẻ.

Module rỗng đến đổ bê tông: trình tự thi công chính xác là yếu tố quan trọng với sàn vượt nhịp lớn.

Bước tiếp theo trong quy trình thi công là lắp đặt các module rỗng (Uboot, Tbox, Nevo, VRO, Cobiax) và tiến hành đổ bê tông hoàn thiện sàn. Đây là giai đoạn đòi hỏi sự phối hợp nhịp nhàng giữa các tổ đội thi công ngoài công trường.

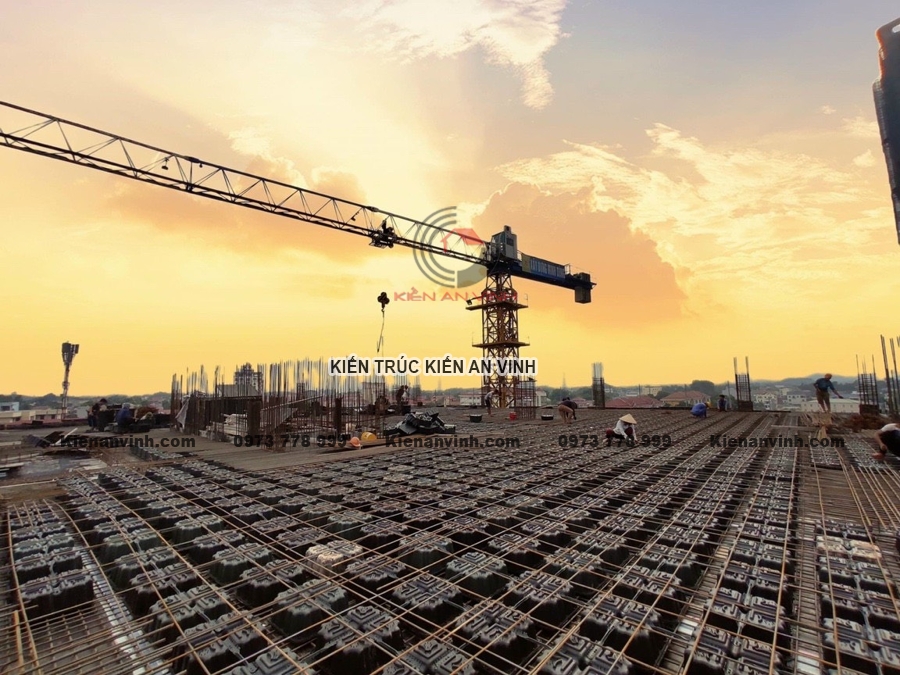

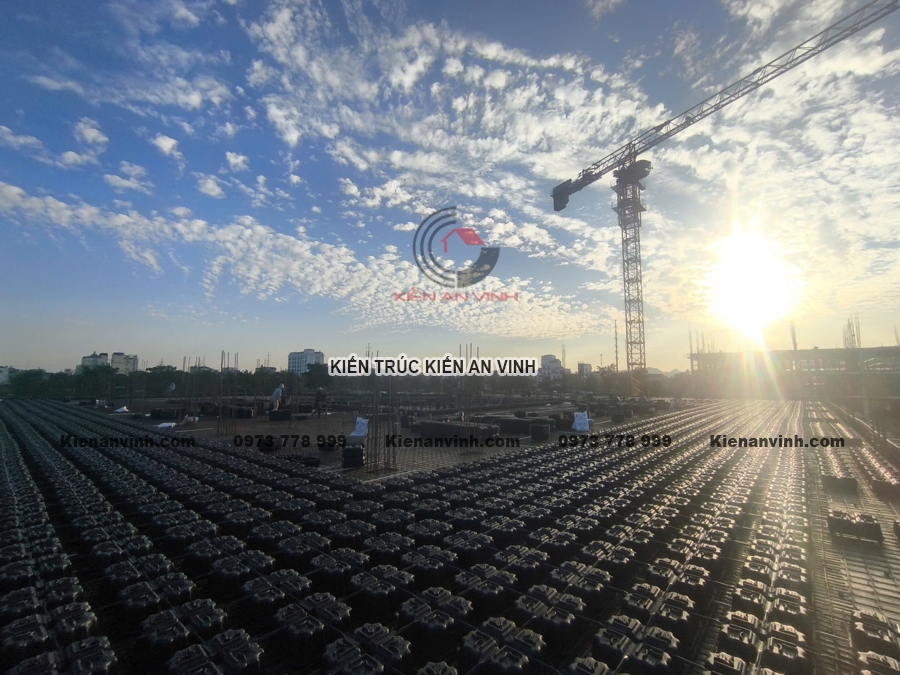

Định vị và liên kết cố định hệ thống module rỗng trên mặt sàn

Các hộp rỗng hoặc khối xốp được vận chuyển lên sàn và xếp đặt vào các vị trí đã được vạch sẵn theo bản vẽ định vị. Công nhân sử dụng các thanh nối nhựa (với U-Boot, T-Box, Nevo) hoặc hệ khung thép liên kết (với VRO, Cobiax) để khóa chặt các module lại với nhau thành một khối thống nhất.

Để giải quyết bài toán lực đẩy nổi của bê tông tươi khi đổ (lực đẩy Archimedes cố tình đẩy nổi các hộp rỗng lên), hệ thống module phải được neo giữ chắc chắn vào lớp thép đáy hoặc trực tiếp vào hệ cốp pha bên dưới bằng các sợi dây thép ly hoặc chốt neo chuyên dụng. Việc không neo giữ chắc chắn có thể khiến hộp bị nổi lên làm mỏng lớp bê tông mặt trên, gây hỏng kết cấu sàn.

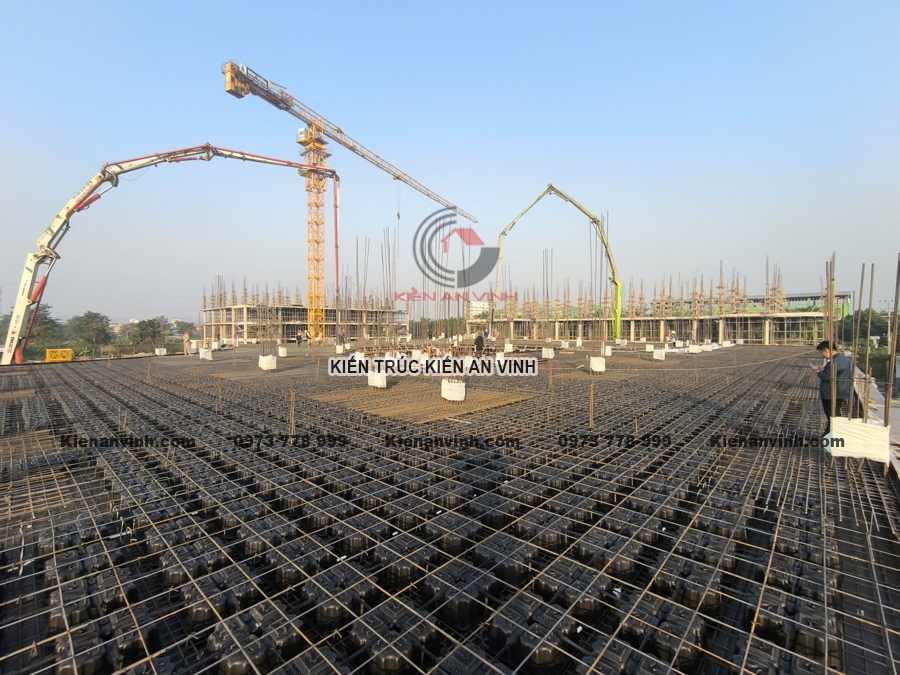

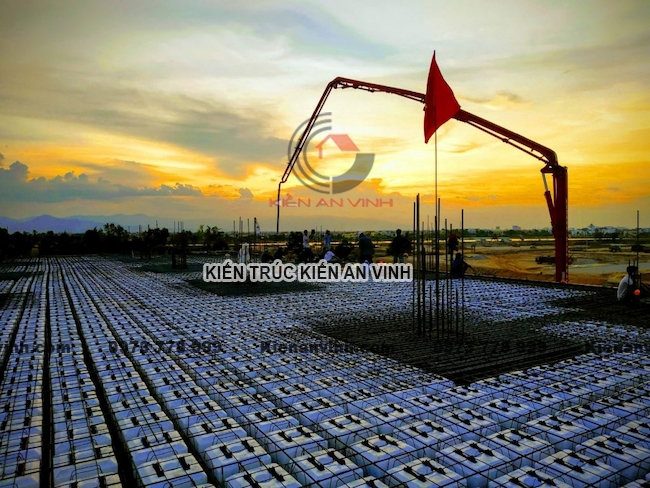

Kỹ thuật đổ bê tông hai giai đoạn hoặc đổ một lần kết hợp phụ gia siêu dẻo

Đổ bê tông sàn phẳng rỗng vượt nhịp là một nghệ thuật kỹ thuật. Có hai phương pháp đổ bê tông phổ biến:

Đổ bê tông hai giai đoạn: Lớp thứ nhất được đổ dày bằng chiều cao chân đế hộp, đầm kỹ để bê tông len lỏi lấp đầy phần đáy hộp. Chờ bê tông lớp một bắt đầu se mặt (nhưng chưa đông kết hoàn toàn để tránh mạch ngừng lạnh), tiến hành đổ tiếp lớp thứ hai phủ đầy mặt trên hộp đến cao độ hoàn thiện sàn.

Đổ bê tông một lần: Sử dụng bê tông tự đầm (SCC) hoặc bê tông có độ sụt cao kết hợp phụ gia siêu hóa dẻo. Bê tông sẽ tự chảy điền đầy các khoảng trống dưới đáy hộp dưới tác dụng của trọng lực và đầm dùi nhẹ nhàng mà không cần chia giai đoạn đổ, giúp đẩy nhanh tiến độ thi công đáng kể.

Thi công sàn nhịp vượt nhịp 25m Uboot Tbox Nevo VRO Cobiax: thách thức nằm ở đâu? Kiểm soát độ võng

Khi tiến hành Thi công sàn nhịp vượt nhịp 25m Uboot Tbox Nevo VRO Cobiax: thách thức nằm ở đâu? Kiểm soát độ võng, chống đỡ, thép vùng chịu lực và trình tự đổ bê tông là những vấn đề cần đặc biệt lưu ý. hàng đầu để đảm bảo an toàn tuyệt đối cho công trình từ lúc thi công cho đến suốt vòng đời vận hành hàng chục năm sau.

Thách thức kiểm soát độ võng tức thời và độ võng dài hạn của sàn 25m

Với nhịp cực lớn 25m, độ võng của sàn nhạy cảm hơn bao giờ hết với bất kỳ sự thay đổi nhỏ nào của tải trọng và cường độ bê tông. Thách thức lớn nhất là làm sao dự báo chính xác độ võng dài hạn dưới tác động của hiện tượng co ngót và từ biến bê tông trong điều kiện thời tiết thay đổi liên tục của Việt Nam.

Nếu công tác bảo dưỡng bê tông không tốt (để mất nước nhanh dưới ánh nắng mặt trời gắt), cường độ bê tông bề mặt sẽ bị suy giảm, dẫn đến xuất hiện các vết nứt co ngót nhựa, làm giảm đáng kể độ cứng chống uốn của tấm sàn và gián tiếp làm tăng độ võng thực tế ngoài dự kiến của thiết kế ban đầu.

Giải pháp kết hợp cáp dự ứng lực để triệt tiêu độ võng tối đa

Để giải quyết triệt để thách thức độ võng cho nhịp 25m, giải pháp kết hợp sàn phẳng rỗng với hệ thống cáp dự ứng lực căng sau là sự lựa chọn tối ưu nhất. Các sợi cáp thép cường độ cao (được luồn trong các ống gen nhựa) sẽ được căng kéo sau khi bê tông đạt khoảng 80% cường độ thiết kế.

Lực căng cáp tạo ra một momen uốn ngược (vồng lên), triệt tiêu phần lớn tải trọng bản thân sàn và một phần hoạt tải sử dụng sau này. Sự kết hợp hoàn hảo này giúp kiểm soát độ võng của sàn 25m ở mức cực nhỏ (thường chỉ vài milimet), đảm bảo an toàn tuyệt đối và mang lại sự an tâm cho người sử dụng công trình.

Chống đỡ

Hệ thống giàn giáo chống đỡ (shoring) là "bệ đỡ" quyết định sự thành bại và an toàn của toàn bộ quá trình thi công sàn phẳng rỗng nhịp lớn từ lúc đổ bê tông cho đến khi sàn tự gánh được tải trọng bản thân của mình.

Thiết kế hệ thống giáo chống chịu lực đa tầng thông minh

Với chiều dày sàn nhịp 25m khá lớn (thường từ 50cm đến 65cm), trọng lượng của bê tông ướt đè lên hệ cốp pha giáo chống là cực kỳ khủng khiếp. Hệ giàn giáo chống đỡ (giáo nêm, giáo ringlock) phải được các kỹ sư biện pháp thi công tính toán khoảng cách các cột giáo, bước giằng ngang và bố trí giằng chéo chịu lực vô cùng chặt chẽ.

Đối với các tòa nhà cao tầng, tải trọng của sàn đang đổ sẽ được truyền xuống các sàn tầng dưới thông qua hệ thống giáo chống lại (reshoring). Quy trình chống lại phải được thực hiện liên tục qua ít nhất 2 đến 3 tầng bên dưới để phân phối đều tải trọng, tránh gây quá tải nứt vỡ các sàn bê tông mới đổ chưa đạt 100% cường độ.

Quy trình tháo dỡ giáo chống an toàn và khoa học

Việc tháo dỡ hệ thống giáo chống không được thực hiện tùy tiện mà phải tuân thủ nghiêm ngặt kết quả ép mẫu bê tông đồng kỳ tại công trường. Chỉ khi cường độ bê tông đạt từ 85% đến 90% mác thiết kế mới được phép tiến hành tháo dỡ giáo chống chính ở giữa nhịp.

Quy trình tháo dỡ phải được thực hiện đối xứng, bắt đầu từ điểm giữa nhịp (nơi có độ võng lớn nhất) lùi dần về phía các đầu cột chịu lực. Việc tháo dỡ đúng trình tự giúp sàn phẳng rỗng thích ứng dần dần với tải trọng bản thân của mình, tránh hiện tượng thay đổi ứng suất đột ngột dẫn đến nứt gãy kết cấu nguy hiểm.

Thép vùng chịu lực và trình tự đổ bê tông là những vấn đề cần đặc biệt lưu ý.

Sự tỉ mỉ trong việc gia công cốt thép vùng chịu lực đặc biệt và việc tuân thủ nghiêm ngặt trình tự đổ bê tông là hai mảnh ghép cuối cùng hoàn thiện bức tranh thi công an toàn cho sàn phẳng rỗng vượt nhịp cực đại.

Kiểm soát mật độ cốt thép dày đặc tại vùng đầu cột (Mũ cột chìm)

Tại vùng đầu cột, mật độ cốt thép dọc và thép đai chống cắt cực kỳ lớn để chống lại lực cắt đâm thủng cực mạnh từ cột truyền lên sàn. Thách thức đặt ra là làm sao để cốt thép không bị dính sát vào nhau, tạo khoảng hở đủ lớn cho các hạt cốt liệu (đá 1x2) của bê tông có thể dễ dàng đi qua lấp đầy mọi ngóc ngách dưới đáy sàn.

Các kỹ sư giám sát phải kiểm tra kỹ việc bố trí cốt thép, yêu cầu nhà thầu sử dụng các loại thép đai có thiết kế hợp lý, tránh chồng chéo các mối nối tại khu vực nhạy cảm này. Việc sử dụng bê tông tự đầm (SCC) cho khu vực đầu cột cũng là một giải pháp đáng cân nhắc để đảm bảo chất lượng bê tông đặc chắc tuyệt đối.

Bản đồ phân vùng đổ bê tông khoa học tránh mạch ngừng lạnh

Do diện tích sàn vượt nhịp lớn thường rất rộng, việc đổ bê tông không thể diễn ra đồng thời trên toàn bộ bề mặt sàn. Do đó, kỹ sư biện pháp thi công phải lập một "bản đồ phân vùng đổ bê tông" vô cùng chi tiết, xác định hướng di chuyển của các vòi bơm bê tông và vị trí dự kiến đặt mạch ngừng thi công (nếu có).

Trình tự đổ bê tông phải đảm bảo tính liên tục cao, tốc độ cung cấp bê tông từ trạm trộn phải đáp ứng kịp thời để tránh hiện tượng bê tông lớp trước đã bắt đầu đông kết (se mặt) mà bê tông lớp sau mới đổ tới, tạo ra các "mạch ngừng lạnh" nguy hiểm làm suy giảm khả năng chịu lực liên tục của tấm sàn phẳng rỗng.

Thi công sàn vượt nhịp 21m – 22m – 23m – 24m – 25m Một bước tiến lớn trong bài toán tạo không gian rộng và giảm cột. Công nghệ sàn rỗng đang mở thêm nhiều lựa chọn cho kết cấu hiện đại.

Việc ứng dụng rộng rãi giải pháp Thi công sàn vượt nhịp 21m – 22m – 23m – 24m – 25m Một bước tiến lớn trong bài toán tạo không gian rộng và giảm cột. Công nghệ sàn rỗng đang mở thêm nhiều lựa chọn cho kết cấu hiện đại. đã đánh dấu một chương mới đầy hứa hẹn cho ngành kiến trúc và xây dựng Việt Nam.

Tương lai đầy triển vọng của công nghệ sàn rỗng tại Việt Nam

Với tốc độ đô thị hóa nhanh chóng và nhu cầu xây dựng các công trình thông minh, tiết kiệm năng lượng ngày càng tăng cao, công nghệ sàn phẳng rỗng không dầm vượt nhịp lớn chắc chắn sẽ còn phát triển mạnh mẽ hơn nữa trong những thập kỷ tới. Các nhà sản xuất trong nước như VRO và các đơn vị chuyển giao công nghệ quốc tế liên tục cải tiến chất lượng sản phẩm, tối ưu hóa quy trình sản xuất để mang lại những giải pháp có giá thành ngày càng cạnh tranh và dễ tiếp cận hơn cho mọi phân khúc khách hàng.

Sự hỗ trợ của các phần mềm thiết kế hiện đại và sự trưởng thành của đội ngũ kỹ sư kết cấu, nhà thầu xây dựng Việt Nam đã giúp làm chủ hoàn toàn công nghệ thi công phức tạp này, mang lại những công trình không chỉ an toàn, bền bỉ theo thời gian mà còn mang giá trị thẩm mỹ kiến trúc đỉnh cao.

Đóng góp to lớn vào sự phát triển bền vững của ngành xây dựng

Sàn phẳng rỗng không chỉ giải quyết bài toán không gian kiến trúc đơn thuần mà còn là biểu tượng của xu hướng xây dựng xanh, bền vững. Việc giảm thiểu hàng chục ngàn tấn bê tông và thép sử dụng mỗi năm giúp tiết kiệm tài nguyên thiên nhiên quý giá và giảm thiểu đáng kể lượng khí thải nhà kính ra bầu khí quyển trái đất.

Đây chính là giá trị cốt lõi bền vững mà các công nghệ tiên tiến như U-Boot, T-Box, Nevo, VRO và Cobiax mang lại cho xã hội, kiến tạo nên những không gian sống và làm việc an toàn, tiện nghi, tràn ngập ánh sáng tự nhiên và thân thiện với môi trường cho các thế hệ tương lai.

Kết luận

Việc ứng dụng và Thi công sàn vượt nhịp 21-22-23-24-25m Uboot Tbox Nevo VRO Cobiax đã chứng minh là một bước đột phá vĩ đại trong công nghệ xây dựng hiện đại. Bằng việc thay thế phần bê tông thừa ở lõi sàn bằng các module rỗng tiên tiến, giải pháp này không chỉ giúp tối ưu hóa tải trọng bản thân sàn, tiết kiệm chi phí móng cột mà còn kiến tạo nên những không gian nội thất mở rộng lớn, thông thoáng tuyệt đối, không vướng cột giữa và mang lại giá trị thẩm mỹ, hiệu quả kinh tế vượt trội cho mọi dự án. Sự kết hợp đồng bộ giữa thiết kế kết cấu chuẩn xác, biện pháp kiểm soát độ võng khoa học và trình tự thi công chuyên nghiệp chính là chìa khóa vạn năng để biến những ý tưởng kiến trúc táo bạo nhất thành hiện thực vững bền theo thời gian.

CÔNG TY TNHH THIẾT KẾ – XÂY DỰNG NHÀ KIẾN AN VINH

Trụ sở chính: 434 Nguyễn Thái Sơn, Phường An Nhơn, TP. Hồ Chí Minh

VPĐD1 : 52 Tân Chánh Hiệp 36, Phường Trung Mỹ Tây, Quận 12, TP. Hồ Chí Minh

Chăm sóc khách hàng: 0981 960 839

Phòng Kế Toán: (08) 3715 2415 - (028) 3715 6379

Phòng Vật tư: 0981 507 588

Hotline: 0973 778 999

Email: kienanvinh2012@gmail.com

Website: kienanvinh.com
