Thi công sàn vượt nhịp 16m nhà hiện đại 5 tầng 1 lửng: Uboot, Tbox, Nevo, VRO, Cobiax

Công nghệ Thi công sàn vượt nhịp 16m Uboot, Tbox, Nevo, VRO, Cobiax thực sự là một cuộc cách mạng xanh và giải pháp đột phá cho kiến trúc nhà ở hiện đại 5 tầng 1 lửng có sân thượng cũng như các công trình thương mại cao cấp ngày nay.

Thi công sàn vượt nhịp 16m Uboot hiện nay đang trở thành một trong những giải pháp đột phá và tiên tiến nhất trong ngành xây dựng dân dụng lẫn công nghiệp tại Việt Nam. Đối với những công trình nhà phố hiện đại, biệt thự hay tòa nhà văn phòng quy mô 5 tầng 1 lửng có sân thượng, việc loại bỏ hệ cột giữa để mở rộng không gian sử dụng tối đa là một bài toán hóc búa đối với các kỹ sư kết cấu. Sự ra đời của công nghệ sàn phẳng không dầm sử dụng hộp tạo rỗng nhựa tái chế như Uboot, Tbox, Nevo, VRO, hay Cobiax đã định hình lại toàn bộ quy trình thiết kế và thi công, mang đến những không gian kiến trúc nội thất cực kỳ sang trọng, thoáng đãng và có giá trị thẩm mỹ vượt thời gian.

Thi công sàn vượt nhịp 16m nhà ở hiện đại 5 tầng 1 lửng có sân thượng: Uboot, Tbox, Nevo, VRO, Cobiax

Việc ứng dụng công nghệ Thi công sàn vượt nhịp 16m nhà ở hiện đại 5 tầng 1 lửng có sân thượng: Uboot, Tbox, Nevo, VRO, Cobiax đang là xu hướng kiến trúc tất yếu cho các công trình nhà ở cao cấp. Những ngôi nhà phố hoặc biệt thự có quy mô 5 tầng, 1 tầng lửng và 1 sân thượng đòi hỏi sự linh hoạt tối đa về mặt bằng công năng. Việc loại bỏ các hàng cột giữa nhà không chỉ giải phóng diện tích sử dụng mà còn giúp gia chủ dễ dàng bố trí các khu vực chức năng như garage ô tô rộng rãi ở tầng trệt, phòng khách thông tầng hoành tráng tại tầng lửng, và các không gian penthouse, sân thượng chill out cực kỳ đẳng cấp phía trên.

Tối ưu hóa công năng và kiến trúc thông tầng của nhà 5 tầng 1 lửng

Đối với cấu trúc nhà 5 tầng 1 lửng, tầng lửng thường được thiết kế để làm phòng khách hoặc không gian sinh hoạt chung nhìn xuống tầng trệt. Nếu sử dụng hệ dầm cột truyền thống, các cây cột lớn xuất hiện ở giữa nhà sẽ cắt nát tầm nhìn, làm giảm đi sự sang trọng và uy nghi của khoảng thông tầng. Công nghệ sàn phẳng vượt nhịp 16m giúp loại bỏ hoàn toàn các chướng ngại vật thị giác này, tạo nên một khoảng không gian liên tục, rộng lớn và tràn ngập ánh sáng tự nhiên từ mặt tiền vào sâu bên trong nhà.

Hơn thế nữa, việc không có dầm đón (dầm phụ) đi ngang qua trần giúp chiều cao thông thủy của mỗi tầng được tăng lên đáng kể từ 20cm đến 30cm. Đối với một ngôi nhà 5 tầng, tổng chiều cao tiết kiệm được có thể lên tới 1.5 mét, tương đương với việc bạn có thể dễ dàng thiết kế thêm một gác lửng hoặc tối ưu hóa chiều cao các tầng mà không vi phạm quy hoạch lộ giới của đô thị. Đây là một lợi thế cực kỳ lớn về mặt pháp lý lẫn kiến trúc tại các thành phố lớn.

Từ góc nhìn của một chuyên gia thiết kế nội thất, trần phẳng hoàn toàn giống như một tờ giấy trắng hoàn hảo để thỏa sức sáng tạo. Bạn không còn phải đau đầu tìm cách che giấu những chiếc dầm bê tông thô kệch bằng trần thạch cao giật cấp phức tạp. Hệ thống đèn âm trần, điều hòa trung tâm âm trần nối ống gió (chiller/VRV) có thể đi thẳng tắp, phân bổ gió lạnh đều khắp phòng mà không gặp bất kỳ vật cản nào, mang lại hiệu quả tiết kiệm năng lượng tối đa.

Giải pháp kết cấu bền vững cho khu vực sân thượng và tầng mái

Khu vực sân thượng của các ngôi nhà hiện đại 5 tầng thường được tận dụng để làm bể bơi vô cực, vườn trên mái, hay khu vực BBQ ngoài trời. Đây là những khu vực có tải trọng rất lớn và phân bố không đều. Sử dụng giải pháp sàn phẳng rỗng vượt nhịp giúp phân bổ ứng suất đều khắp mặt sàn nhờ hệ thống dầm ảo đan xen, ngăn ngừa hiện tượng nứt gãy cục bộ cực kỳ hiệu quả so với sàn bê tông cốt thép truyền thống vốn dễ bị võng ở khu vực giữa nhịp.

Đặc biệt, khả năng chống thấm và cách nhiệt của sàn phẳng hộp rỗng vượt trội hơn hẳn sàn đặc. Lớp không khí đứng yên bên trong các hộp nhựa rỗng (như Uboot, Tbox, Nevo) đóng vai trò như một lớp đệm cách nhiệt tự nhiên, ngăn chặn cái nóng gay gắt từ ánh nắng mặt trời truyền xuống tầng dưới cùng. Điều này giúp giảm tải cho hệ thống điều hòa không khí của tầng sát mái, bảo vệ sức khỏe cho các thành viên trong gia đình.

Về mặt chống thấm, do sàn phẳng rỗng có độ cứng chống uốn rất lớn, hiện tượng nứt co ngót do thay đổi nhiệt độ đột ngột (đặc trưng của khí hậu Việt Nam) được giảm thiểu tối đa. Khi kết hợp với các phụ gia chống thấm chuyên dụng trong quá trình đổ bê tông hai lớp, sàn vượt nhịp 16m đảm bảo tuổi thọ lâu dài cho sân thượng, loại bỏ hoàn toàn nỗi lo thấm dột gây mất thẩm mỹ cho các tầng sinh hoạt phía dưới.

Khả năng cách âm vượt trội giữa các tầng sinh hoạt

Trong một ngôi nhà 5 tầng quy tụ nhiều thế hệ cùng sinh sống, sự riêng tư và khả năng cách âm giữa các tầng là yếu tố cực kỳ quan trọng. Tiếng bước chân, tiếng kéo ghế, hay âm thanh từ các thiết bị giải trí ở tầng trên truyền xuống tầng dưới luôn là nỗi ám ảnh ở các căn nhà ống truyền thống. Công nghệ sàn phẳng rỗng Uboot, Tbox, Nevo, VRO, Cobiax giải quyết triệt để vấn đề này nhờ nguyên lý tiêu âm của kết cấu rỗng.

Các hộp nhựa rỗng đóng vai trò như các buồng triệt tiêu âm thanh. Khi sóng âm truyền qua lớp bê tông mặt trên, gặp môi trường không khí bên trong hộp rỗng sẽ bị phản xạ liên tục và suy giảm cường độ một cách nhanh chóng trước khi truyền xuống lớp bê tông mặt dưới. Theo các kiểm nghiệm thực tế, sàn hộp rỗng có khả năng cách âm tốt hơn sàn bê tông đặc cùng độ dày lên tới 35-40%, mang lại không gian sống cực kỳ yên tĩnh và thư thái.

Sự yên tĩnh này đặc biệt có giá trị đối với phòng ngủ của người già và trẻ nhỏ, hoặc những phòng làm việc đòi hỏi sự tập trung cao độ tại tầng lửng. Đầu tư vào công nghệ sàn phẳng vượt nhịp không chỉ là đầu tư vào kết cấu vững chắc, mà còn là đầu tư trực tiếp vào chất lượng cuộc sống tinh thần hằng ngày của toàn bộ thành viên trong gia đình.

Thi công sàn vượt nhịp 16m là phương pháp sử dụng hộp nhựa rỗng Uboot, Tbox, Nevo, VRO, Cobiax đặt trong kết cấu sàn bê tông cốt thép để loại bỏ hệ dầm truyền thống tạo ra mặt sàn phẳng liên tục có khả năng vượt qua khoảng cách cột rộng (nhịp) lớn đến 16m

Về mặt bản chất kỹ thuật, Thi công sàn vượt nhịp 16m là phương pháp sử dụng hộp nhựa rỗng Uboot, Tbox, Nevo, VRO, Cobiax đặt trong kết cấu sàn bê tông cốt thép để loại bỏ hệ dầm truyền thống tạo ra mặt sàn phẳng liên tục có khả năng vượt qua khoảng cách cột rộng (nhịp) lớn đến 16m. Đây là một bước tiến vĩ đại của ngành kỹ thuật xây dựng, chuyển từ tư duy chịu lực bằng các thanh dầm tập trung sang tư duy phân phối lực đồng đều trên toàn bộ bề mặt sàn hai phương.

Nguyên lý hoạt động và phân phối ứng suất của sàn phẳng hộp rỗng

Để hiểu rõ tại sao sàn rỗng có thể vượt nhịp đến 16m mà không cần dầm, chúng ta cần phân tích biểu đồ ứng suất của một bản sàn bê tông chịu uốn. Trong một tấm sàn đặc thông thường, lớp bê tông ở trục trung hòa (nằm ở giữa chiều dày sàn) hầu như không tham gia vào quá trình chịu lực uốn, nhưng lại chiếm phần lớn trọng lượng bản thân của sàn. Công nghệ sàn phẳng rỗng đã thông minh thay thế phần bê tông "thừa" này bằng các hộp nhựa rỗng trọng lượng nhẹ.

Khi đổ bê tông bao quanh các hộp nhựa này, phần bê tông còn lại sẽ tạo thành một mạng lưới các dầm chữ I chịu lực đan xen nhau theo hai phương vuông góc. Hệ thống dầm ảo này có độ cứng chống uốn cực kỳ lớn trong khi trọng lượng bản thân lại nhẹ đi rất nhiều. Nhờ đó, sàn có thể tự nâng đỡ chính nó và chịu được tải trọng sử dụng cực lớn trên một khoảng cách cột (nhịp) lên tới 16m mà không xảy ra hiện tượng võng hay nứt nẻ.

Việc loại bỏ các dầm phụ truyền thống giúp giải phóng toàn bộ năng lượng liên kết tại các nút giao dầm-cột. Trong kết cấu sàn phẳng rỗng, lực được truyền trực tiếp từ sàn vào các cột chịu lực thông qua vùng bê tông đặc xung quanh đầu cột (gọi là mũ cột hoặc nấm sàn). Sự chuyển vị lực này diễn ra vô cùng mượt mà, giúp giảm thiểu hiện tượng tập trung ứng suất nguy hiểm tại các góc dầm, tăng cường độ an toàn chống động đất cho toàn bộ tòa nhà.

So sánh đặc tính kỹ thuật giữa các dòng hộp Uboot, Tbox, Nevo, VRO và Cobiax

Mặc dù có chung nguyên lý hoạt động là tạo rỗng để giảm tải trọng, mỗi thương hiệu hộp nhựa lại có những cải tiến kỹ thuật riêng biệt phù hợp với từng điều kiện thi công. Hộp Uboot (nhập khẩu hoặc sản xuất theo công nghệ Ý) thường có dạng hình chóp cụt rỗng chân, dễ xếp chồng lên nhau giúp tiết kiệm tối đa chi phí vận chuyển. Tbox lại nổi bật với thiết kế các chân côn vững chãi, giúp định vị hộp cực kỳ chuẩn xác trên hệ coppha sàn mà không sợ bị xê dịch khi công nhân đi lại hoặc khi đổ bê tông.

Hộp Nevo mang đến sự tối ưu về mặt hình học với các gờ tăng cứng chạy dọc thân hộp, giúp hộp chịu được tải trọng đè nén cực tốt từ dòng bê tông tươi từ vòi bơm áp lực cao. Trong khi đó, VRO là giải pháp thuần Việt cực kỳ thông minh với các khối xốp EPS được bọc trong hệ khung thép không gian hàn sẵn, giúp rút ngắn tối đa thời gian gia công thép tại công trường. Cobiax (thương hiệu đến từ Thụy Sĩ) lại nổi tiếng với các quả bóng nhựa tròn hoặc các khối dẹt dạng elip, rất linh hoạt trong việc bố trí cho các mặt bằng sàn có hình dáng cong, xéo hay phi tiêu chuẩn.

Việc lựa chọn dòng sản phẩm nào phụ thuộc rất lớn vào năng lực thi công của nhà thầu, điều kiện ngân sách của chủ đầu tư và yêu cầu kỹ thuật cụ thể của đơn vị thiết kế kết cấu. Tuy nhiên, dù sử dụng thương hiệu nào, tất cả đều phải tuân thủ nghiêm ngặt các tiêu chuẩn kỹ thuật về độ dày lớp bê tông bảo vệ, cường độ cốt thép và mác bê tông để đảm bảo tính toàn vẹn kết cấu của sàn vượt nhịp 16m.

Quy trình công nghệ đúc sàn hai lớp nghiêm ngặt

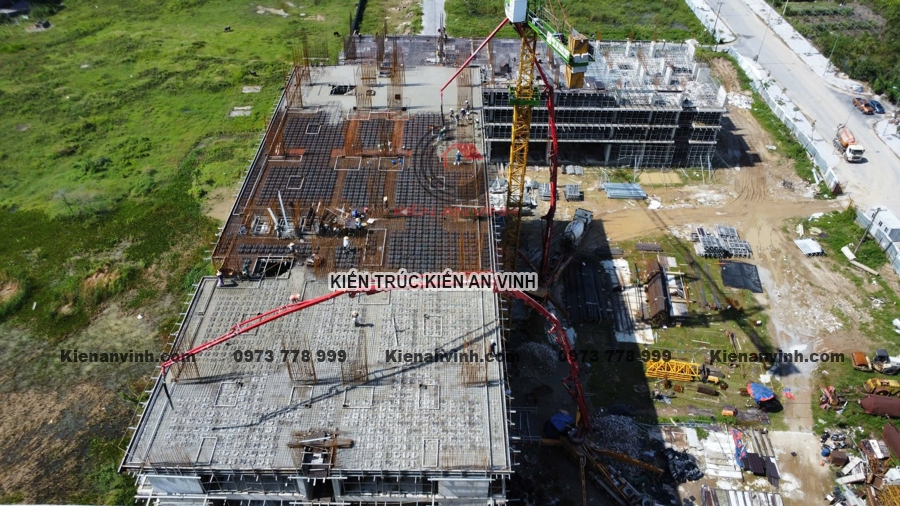

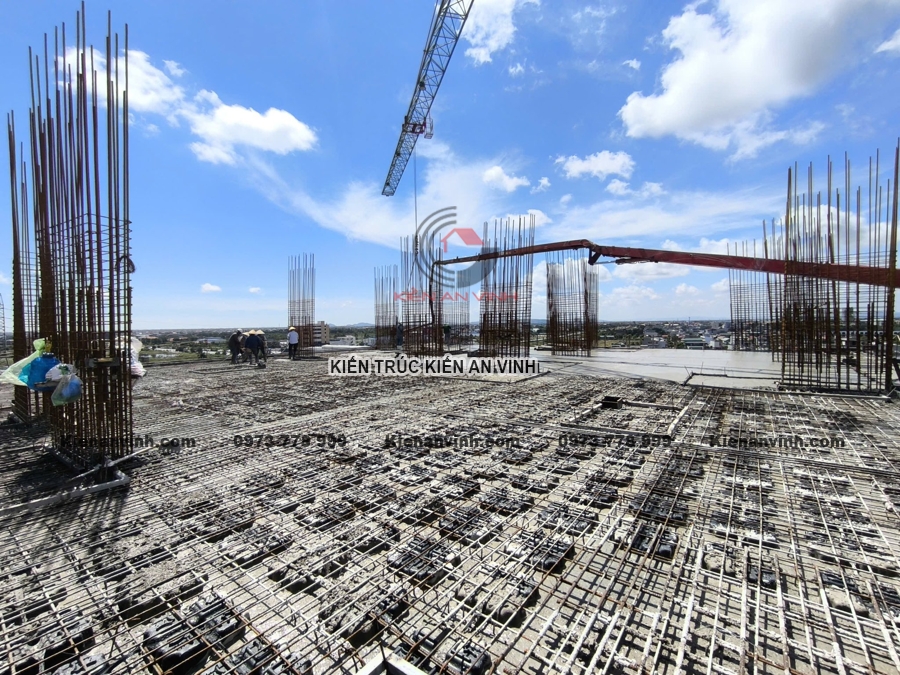

Thi công sàn phẳng rỗng vượt nhịp 16m đòi hỏi một quy trình giám sát kỹ thuật cực kỳ khắt khe, khác biệt hoàn toàn so với sàn truyền thống. Điểm mấu chốt nằm ở giai đoạn đổ bê tông, thường phải chia làm hai lớp để tránh hiện tượng đẩy nổi hộp (lực đẩy Archimedes). Lực đẩy này xuất hiện do thể tích không khí bên trong các hộp nhựa rất lớn; nếu đổ bê tông đầy sàn một lượt, các hộp nhựa sẽ có xu hướng nổi lên trên, làm lệch vị trí cốt thép và làm hỏng kết cấu sàn.

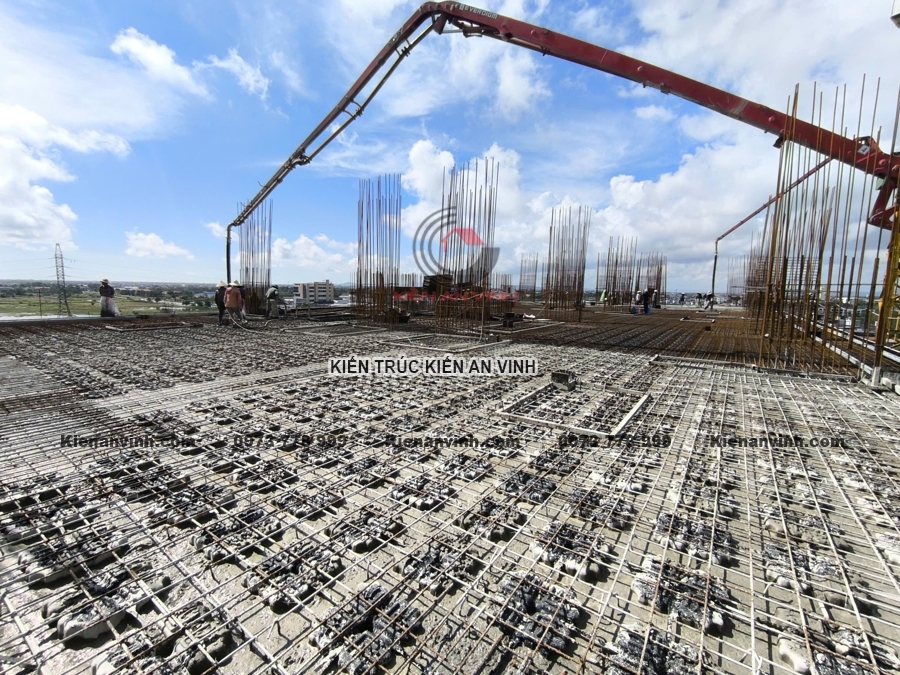

Ở lớp thứ nhất, bê tông được đổ đến ngang tầm chân hộp (khoảng 3-5cm tùy thiết kế) và được đầm dùi thật kỹ để bê tông len lỏi hoàn toàn vào dưới đáy hộp, tạo nên lớp bảo vệ cốt thép mặt dưới. Sau khi lớp bê tông thứ nhất bắt đầu se mặt (nhưng chưa ninh kết hoàn toàn để tránh tạo khe nứt lạnh), lớp bê tông thứ hai mới được đổ tiếp phủ kín đỉnh hộp và lớp thép mặt trên. Quy trình này đòi hỏi sự phối hợp nhịp nhàng giữa trạm trộn bê tông, đội bơm và tổ thợ hoàn thiện trên sàn.

Bên cạnh đó, việc bố trí thép chống cắt (thép hình chữ U hoặc các hệ liên kết đặc biệt) xung quanh vùng mũ cột là bắt buộc để chống lại hiện tượng chọc thủng sàn. Đội ngũ kỹ sư giám sát phải sử dụng các thiết bị đo đạc chính xác để kiểm tra độ phẳng của hệ coppha trước khi rải hộp, bởi một sai lệch nhỏ về cao độ của sàn phẳng cũng có thể ảnh hưởng lớn đến khả năng chịu lực và tính thẩm mỹ sau khi tháo dỡ giàn giáo.

Giúp không gian thông thoáng thẩm mỹ cao giảm tải trọng và tiết kiệm vật liệu Giải pháp này thay thế dầm bằng các "dầm ảo" đan xen bên trong bản sàn tối ưu cho các công trình cần không gian mở như văn phòng trung tâm thương mại nhà xưởng

Nhờ vào cấu tạo thông minh, giải pháp này giúp không gian thông thoáng thẩm mỹ cao giảm tải trọng và tiết kiệm vật liệu Giải pháp này thay thế dầm bằng các "dầm ảo" đan xen bên trong bản sàn tối ưu cho các công trình cần không gian mở như văn phòng trung tâm thương mại nhà xưởng. Sự biến mất của hệ dầm nổi truyền thống không chỉ mang lại hiệu quả về mặt kinh tế kỹ thuật mà còn mở ra những chân trời mới cho tư duy thiết kế kiến trúc hiện đại, nơi ranh giới giữa các không gian được xóa nhòa.

Sự kỳ diệu của hệ thống "dầm ảo" trong lòng sàn bê tông

Khái niệm "dầm ảo" (hidden beams hoặc virtual beams) là điểm cốt lõi tạo nên sự kỳ diệu của sàn phẳng vượt nhịp. Thay vì để các dầm bê tông lộ ra ngoài trần nhà gây mất thẩm mỹ và cản trở hệ thống kỹ thuật, các kỹ sư đã giấu toàn bộ các dầm này vào bên trong chiều dày của sàn. Khoảng không gian giữa các hộp nhựa rỗng chính là nơi các dầm ảo này hoạt động. Chúng đan chéo vào nhau tạo thành một hệ lưới dầm trực giao vô hình liên tục truyền tải trọng về các cột biên.

Hệ dầm ảo này có ưu điểm vượt trội là phân phối tải trọng cực kỳ đồng đều theo cả hai phương. Khi có một tải trọng tập trung tác dụng lên một điểm bất kỳ trên sàn, thay vì chỉ có một vài dầm chịu lực trực tiếp như sàn truyền thống, toàn bộ hệ lưới dầm ảo trên khắp mặt sàn sẽ cùng nhau chia sẻ và gánh đỡ tải trọng đó. Điều này giúp sàn có độ dự phòng an toàn rất cao và cực kỳ nhạy bén trong việc triệt tiêu các rung động cục bộ.

Hơn thế nữa, do các dầm ảo nằm phẳng lỳ bên trong sàn, việc bố trí thép cốt dọc và thép đai cũng được đơn giản hóa đi rất nhiều. Các thanh thép chạy thẳng tắp suốt chiều dài sàn mà không cần phải uốn cong hay bẻ mỏ phức tạp tại các vị trí giao dầm. Điều này giúp tốc độ thi công cốt thép ngoài công trường nhanh hơn gấp nhiều lần, giảm thiểu sai sót do tay nghề của thợ sắt.

Tối ưu hóa không gian cho văn phòng, trung tâm thương mại và nhà xưởng

Tại các tòa nhà văn phòng cho thuê, diện tích sàn sử dụng thực tế (net usable area) và sự linh hoạt trong phân chia vách ngăn là hai yếu tố quyết định đến hiệu quả dòng tiền của chủ đầu tư. Việc ứng dụng Thi công sàn vượt nhịp 16m Uboot, Tbox, Nevo, VRO, Cobiax giúp loại bỏ hoàn toàn các cột giữa nhà, cho phép các doanh nghiệp thuê sàn tự do thiết kế không gian làm việc theo mô hình Agile (văn phòng linh hoạt) hoặc Open-plan (văn phòng mở) mà không bị giới hạn bởi bất kỳ chướng ngại vật vật lý nào.

Đối với các trung tâm thương mại và showroom trưng bày sản phẩm, tầm nhìn thông thoáng là yếu tố sống còn để thu hút khách hàng. Hãy tưởng tượng một showroom ô tô hạng sang hay một siêu thị điện máy rộng hàng nghìn mét vuông mà không có một chiếc cột nào ở giữa; khách hàng có thể bao quát toàn bộ sản phẩm từ mọi góc nhìn, tạo nên trải nghiệm mua sắm vô cùng đẳng cấp và phóng khoáng. Trần phẳng hoàn toàn cũng giúp việc lắp đặt hệ thống biển hiệu quảng cáo, đèn rọi ray nghệ thuật trở nên dễ dàng và lung linh hơn rất nhiều.

Trong lĩnh vực xây dựng nhà xưởng công nghiệp nhẹ hoặc các kho bãi thông minh, sàn vượt nhịp 16m tạo ra không gian lưu trữ cực kỳ tối ưu cho các hệ thống kệ chứa hàng cao tầng (pallet racking). Việc không có cột giữa giúp các xe nâng chuyên dụng dễ dàng di chuyển, quay đầu với tốc độ cao mà không lo va chạm, tăng hiệu suất vận hành của chuỗi cung ứng lên gấp nhiều lần.

Giảm tải trọng xuống móng và bài toán tiết kiệm chi phí xây dựng

Một trong những lợi ích kinh tế lớn nhất của sàn phẳng rỗng vượt nhịp là khả năng giảm tải trọng bản thân của sàn lên đến 30-35% so với sàn đặc tương đương. Khi tải trọng sàn giảm, lực truyền xuống cột và móng cũng giảm đi một tỷ lệ tương ứng. Điều này dẫn đến một phản ứng dây chuyền cực kỳ có lợi cho ngân sách của chủ đầu tư: kích thước cột có thể thu nhỏ lại, lượng thép trong cột giảm đi, và quan trọng nhất là quy mô của hệ móng (móng cọc hoặc móng bè) được giảm tải đáng kể.

Đối với các công trình xây dựng trên nền đất yếu (như khu vực Tây Nam Bộ hay các vùng đất bồi ven sông tại TP.HCM, Hà Nội), chi phí cho phần móng chiếm một tỷ trọng cực lớn trong tổng mức đầu tư. Giảm được 30% tải trọng công trình đồng nghĩa với việc bạn có thể bớt được hàng chục mét chiều sâu của cọc khoan nhồi, hoặc chuyển từ phương án móng cọc sâu sang móng cọc ép nông hơn, tiết kiệm hàng trăm triệu cho đến hàng tỷ đồng tiền vật tư.

Song song đó là sự tiết kiệm đáng kể về lượng bê tông tươi và cốt thép sử dụng. Mặc dù chi phí mua hộp nhựa là một khoản đầu tư ban đầu, nhưng nó được bù đắp hoàn toàn bởi lượng bê tông giảm đi (do phần rỗng chiếm chỗ) và lượng thép dầm được cắt giảm hoàn toàn. Tổng hợp lại, giải pháp sàn vượt nhịp 16m mang lại một giá trị kinh tế kép: vừa nâng cao giá trị sử dụng của công trình, vừa tối ưu hóa chi phí đầu tư xây dựng cơ bản.

Cấu tạo cơ bản Hộp nhựa Uboot, Tbox, Nevo, VRO, Cobiax

Để hiểu rõ tại sao giải pháp này lại có thể chịu lực phi thường đến vậy, chúng ta cần mổ xẻ Cấu tạo cơ bản Hộp nhựa Uboot, Tbox, Nevo, VRO, Cobiax. Mỗi loại hộp, dù có hình dáng tròn, vuông hay chữ nhật, đều được nghiên cứu kỹ lưỡng về mặt cơ học chất lưu và hình học cấu trúc nhằm đảm bảo khả năng chịu lực nén cực hạn từ bê tông tươi, đồng thời tạo ra khoảng trống tối ưu nhất để giảm tải trọng.

+-------------------------------------------------------------+
|               BÊ TÔNG LỚP TRÊN (TOP FLANGE)                 |
|  ================== LƯỚI THÉP TRÊN =======================   |
+--------+     +--------+     +--------+     +--------+     +-+
|  HỘP   |     |  HỘP   |     |  HỘP   |     |  HỘP   |     | |
| NHỰA/  |  | NHỰA/  |  | NHỰA/  |  | NHỰA/  |  |D|
|  XỐP   |     |  XỐP   |     |  XỐP   |     |  XỐP   |     |Ẩ|
| (RỖNG) |     | (RỖNG) |     | (RỖNG) |     | (RỖNG) |     |M|
+--------+     +--------+     +--------+     +--------+     | |
|  ================== LƯỚI THÉP DƯỚI ======================   |Ả|
|               BÊ TÔNG LỚP DƯỚI (BOTTOM FLANGE)              |O|
+-------------------------------------------------------------+-------------                       HỆ COOPHA ĐÁY FLAT SLAB

Các chi tiết kỹ thuật định hình nên hộp tạo rỗng chất lượng cao

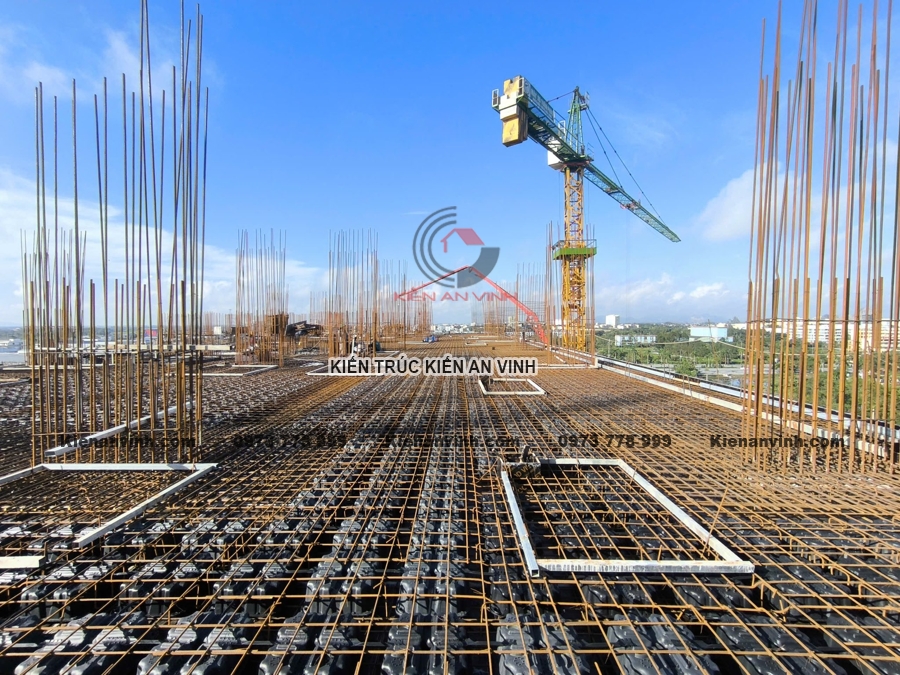

Một hộp tạo rỗng đạt tiêu chuẩn (như Uboot hay Tbox) không đơn thuần là một khối nhựa rỗng thông thường. Chúng được sản xuất từ nhựa Polypropylene (PP) tái chế mật độ cao, có khả năng chống tia UV và chịu được sự khắc nghiệt của thời tiết công trường. Thân hộp được thiết kế với các đường gân tăng cứng dày đặc chạy dọc và ngang. Các đường gân này giúp hộp không bị bẹp rúm hay biến dạng dưới bước chân của hàng chục công nhân thép và áp lực phun cực mạnh từ vòi bơm bê tông.

Một chi tiết cấu tạo vô cùng quan trọng khác là phần chân đế (spacers) của hộp. Chân đế có chiều cao dao động từ 3cm đến 8cm, có nhiệm vụ nâng hộp lên cao hơn so với mặt sàn coppha, tạo ra khoảng hở chính xác để luồn lưới thép lớp dưới và cho phép bê tông chảy đều vào đáy hộp. Nếu chân đế không vững hoặc quá ngắn, hộp sẽ đè sát vào lưới thép, gây ra hiện tượng lộ thép ở mặt dưới trần sau khi tháo dỡ coppha, cực kỳ nguy hiểm cho tuổi thọ công trình do thép bị oxy hóa.

Ngoài ra, giữa các hộp luôn có các thanh nối liên kết (spacers joiners) giúp cố định khoảng cách giữa các hộp một cách đồng đều trên toàn bộ mặt bằng sàn. Khoảng cách này chính là chiều rộng của các "dầm ảo". Việc cố định các thanh nối này giúp đảm bảo các dầm ảo luôn thẳng hàng, không bị méo mó hay co hẹp trong suốt quá trình đổ bê tông, giữ vững sơ đồ tính toán chịu lực của kỹ sư kết cấu.

Sự khác biệt tinh tế trong thiết kế hình học của từng hãng

Khi đi sâu vào chi tiết, chúng ta sẽ thấy những triết lý thiết kế rất riêng của từng hãng để giải quyết các vấn đề thi công thực tế. Uboot và Tbox sử dụng thiết kế hộp hình tháp cụt với các mặt vát góc nghiêng. Thiết kế này giúp bê tông tươi dễ dàng chảy trượt xuống đáy hộp hơn, hạn chế tối đa hiện tượng bọng rỗng hay rỗ tổ ong ở mặt dưới sàn. Đỉnh hộp thường có một lỗ tròn nhỏ để thoát khí, giúp áp suất không khí bên trong hộp được cân bằng khi bê tông dâng cao, ngăn hiện tượng nổ vỡ hộp.

Nevo lại cải tiến với thiết kế hệ thống chân liên kết dạng khớp cài, giúp việc lắp ráp các hộp đơn lẻ thành các module lớn diễn ra cực kỳ nhanh chóng mà không cần sử dụng dây kẽm buộc. VRO (Vina-Rộng-Ốp) đi theo một hướng đi riêng biệt bằng cách kết dính các khối xốp EPS chống cháy trực tiếp vào một khung thép không gian ba chiều được hàn sẵn từ nhà máy. Cấu trúc này giúp tăng độ cứng tổng thể của tấm sàn cực kỳ lớn trước khi đổ bê tông, đồng thời loại bỏ hoàn toàn rủi ro hộp bị nổi do xốp EPS có trọng lượng siêu nhẹ và được giữ chặt bởi khung thép định vị chôn sâu dưới sàn.

Cobiax với thiết kế hình cầu hoặc elip rỗng lại tối ưu hóa theo nguyên lý phân bổ ứng suất đa hướng của bong bóng xà phòng. Hình cầu là hình có tỷ lệ thể tích trên diện tích bề mặt lớn nhất, giúp tạo rỗng tối đa trong khi vẫn đảm bảo bê tông có thể bao bọc xung quanh một cách tự nhiên nhất mà không gặp bất kỳ góc chết nào. Sự đa dạng trong thiết kế cấu tạo này mang lại cho các kỹ sư nhiều sự lựa chọn linh hoạt để biến các ý tưởng kiến trúc táo bạo nhất thành hiện thực.

Bê tông cốt thép: Lớp bê tông phía trên và dưới bao quanh các hộp nhựa kết hợp với lưới thép và thép chờ

Trong hệ kết cấu sàn phẳng rỗng, sự tương tác giữa Bê tông cốt thép: Lớp bê tông phía trên và dưới bao quanh các hộp nhựa kết hợp với lưới thép và thép chờ là yếu tố quyết định tạo nên một khối thống nhất có khả năng chịu lực nén và lực kéo hoàn hảo. Bê tông chịu lực nén, cốt thép chịu lực kéo; khi kết hợp với lõi rỗng, chúng tạo ra một mặt cắt làm việc tối ưu tương tự như dầm chữ I nhưng hoạt động đa hướng.

Vai trò chịu lực của lớp bê tông mặt trên và mặt dưới

Lớp bê tông phía trên các hộp nhựa (thường dày từ 5cm đến 8cm) hoạt động như một bản sàn chịu nén khổng lồ (top flange). Lớp này chịu trách nhiệm gánh đỡ trực tiếp các hoạt tải sử dụng như con người, đồ đạc, xe cộ di chuyển phía trên. Do đó, bê tông lớp trên cần có cường độ chịu nén cao (thường sử dụng mác bê tông từ 300 đến 400 hoặc hơn đối với các nhịp lớn 16m) và phải được đầm nén cực kỳ chặt chẽ để hạn chế nứt bề mặt.

Ngược lại, lớp bê tông phía dưới các hộp nhựa (dày từ 4cm đến 6cm) đóng vai trò như một bản sàn chịu kéo và bảo vệ cốt thép lớp dưới (bottom flange). Lớp này bảo vệ hệ thống lưới thép chịu lực chính khỏi các tác động xâm thực từ môi trường bên ngoài (độ ẩm, hóa chất, không khí). Sự liên kết giữa lớp trên và lớp dưới thông qua các "vách" dầm dọc và ngang tạo nên một cơ cấu hình học có độ cứng chống uốn cực kỳ lớn, giúp sàn không bị võng dưới tải trọng dài hạn.

Một lưu ý kỹ thuật cực kỳ quan trọng là việc bảo dưỡng bê tông sau khi đổ. Do diện tích bề mặt của sàn phẳng vượt nhịp lớn 16m rất rộng, tốc độ bay hơi nước của bê tông diễn ra cực nhanh, đặc biệt là trong những ngày nắng nóng hoặc có gió lớn. Việc tưới nước bảo dưỡng liên tục hoặc phủ bao tải ẩm, màng nilon ngay sau khi bê tông se mặt là bắt buộc để ngăn chặn các vết nứt chân chim co ngót, đảm bảo bê tông đạt được mác thiết kế tối đa.

Hệ thống lưới thép chịu lực và vai trò của thép chờ gia cường

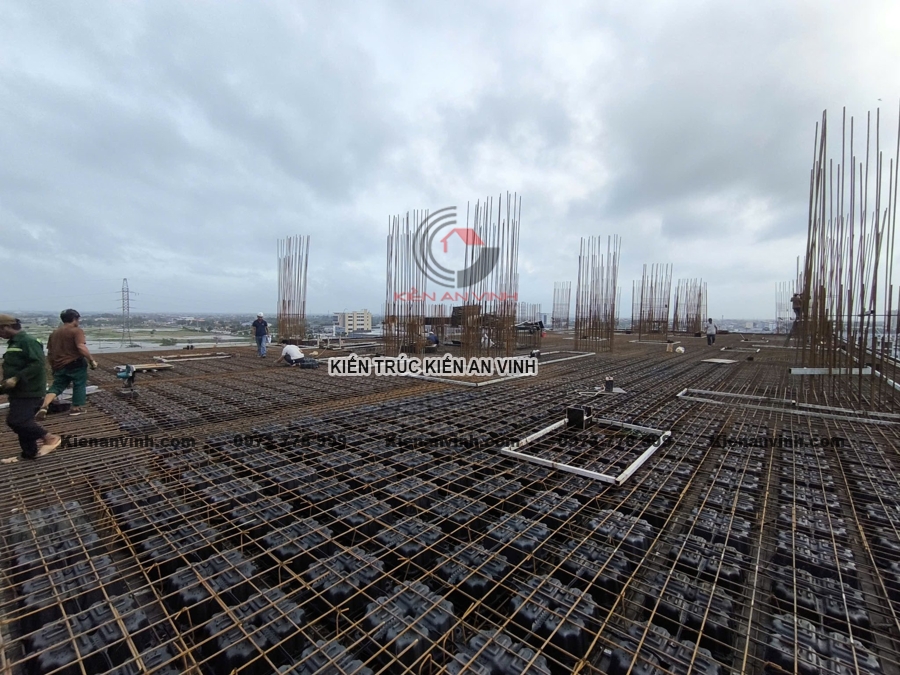

Hệ thống cốt thép trong sàn phẳng rỗng bao gồm ba thành phần chính: lưới thép lớp dưới, lưới thép lớp trên và hệ thép gia cường chịu cắt (thép mũ cột và thép đai dầm ảo). Lưới thép lớp dưới (nằm sát coppha) được tính toán để chịu toàn bộ lực kéo lớn nhất xuất hiện ở khu vực giữa nhịp sàn. Do nhịp sàn lên tới 16m, đường kính của cốt thép lớp dưới thường khá lớn và được bố trí dày đặc hơn so với các sàn thông thường.

Lưới thép lớp trên chịu lực kéo xuất hiện ở vùng momen âm phía trên các đầu cột chịu lực. Tại các vị trí đầu cột này, ứng suất tập trung cực kỳ lớn, nguy cơ xảy ra hiện tượng chọc thủng (punching shear) rất cao. Để giải quyết vấn đề này, các kỹ sư sẽ thiết kế một hệ thống thép chờ gia cường đặc biệt, thường là các thanh thép uốn chữ U, hệ khung thép hàn dạng giỏ, hoặc các bản mã thép chuyên dụng đặt xung quanh đầu cột để phân tán lực cắt vào sâu trong bản sàn.

Ngoài ra, các thanh thép chờ liên kết giữa sàn và tường vách, cột cũng cần được tính toán chiều dài neo chuẩn xác theo tiêu chuẩn xây dựng. Các thanh thép chờ này đảm bảo tính liên kết ngàm cứng hoàn hảo giữa sàn phẳng và hệ khung chịu lực đứng của tòa nhà, giúp công trình có khả năng kháng chấn tuyệt vời khi xảy ra các rung động địa chấn hoặc gió bão cấp độ lớn.

Giảm trọng lượng: Các hộp rỗng làm giảm lượng bê tông (lớp ít làm việc) và tổng trọng lượng sàn

Lợi ích trực tiếp và dễ nhận thấy nhất của công nghệ sàn phẳng rỗng là khả năng Giảm trọng lượng: Các hộp rỗng làm giảm lượng bê tông (lớp ít làm việc) và tổng trọng lượng sàn. Đây là một cuộc cách mạng về tư duy tiết kiệm tài nguyên trong ngành xây dựng, khi chúng ta chủ động loại bỏ những phần vật liệu dư thừa không tham gia hiệu quả vào quá trình chịu lực của kết cấu.

Loại bỏ phần bê tông "chết" ở trục trung hòa

Trong lý thuyết sức bền vật liệu, khi một cấu kiện bê tông cốt thép chịu uốn, ứng suất kéo sẽ tập trung ở thớ dưới và ứng suất nén tập trung ở thớ trên. Tại vùng trục trung hòa (nằm ở khoảng giữa chiều dày sàn), ứng suất (cả kéo lẫn nén) đều bằng không hoặc rất nhỏ. Điều này có nghĩa là lớp bê tông nằm ở giữa sàn hầu như không có đóng góp gì vào khả năng chịu lực uốn của sàn, nhưng nó lại chiếm tới hơn 35% tổng trọng lượng của bản sàn.

Bằng cách đặt các hộp nhựa rỗng Uboot, Tbox, Nevo vào đúng vùng trục trung hòa này, chúng ta đã loại bỏ hoàn toàn phần bê tông "chết" vô dụng đó. Kết quả là trọng lượng bản thân của tấm sàn giảm đi một cách kinh ngạc (lên tới 30-40% tùy thuộc vào chiều cao hộp sử dụng). Việc giảm tải trọng bản thân này giúp giảm đáng kể lực quán tính tác dụng lên công trình khi có động đất xảy ra, giúp tòa nhà an toàn hơn trước các thiên tai tự nhiên.

Hơn thế nữa, việc giảm lượng bê tông tiêu thụ cũng đồng nghĩa với việc giảm lượng khí thải carbon CO2 thải ra môi trường trong quá trình sản xuất xi măng và khai thác đá. Đây là một đóng góp to lớn cho xu hướng kiến trúc xanh, phát triển bền vững đang được cả thế giới khuyến khích và hướng tới trong kỷ nguyên biến đổi khí hậu toàn cầu.

Hiệu ứng dây chuyền tích cực lên toàn bộ hệ thống kết cấu chịu lực

Khi tổng trọng lượng sàn giảm đi, toàn bộ hệ thống kết cấu chịu lực bên dưới của tòa nhà 5 tầng 1 lửng sẽ được hưởng lợi theo hiệu ứng domino. Đầu tiên, các cột chịu lực đứng không còn phải gánh một tải trọng tĩnh quá lớn từ các tầng phía trên truyền xuống. Do đó, kích thước tiết diện của cột có thể được thu nhỏ lại (ví dụ từ cột 400x400mm xuống còn 300x300mm), giúp tăng diện tích sử dụng thực tế cho ngôi nhà và mang lại vẻ thanh thoát cho không gian nội thất.

Tiếp theo, hệ dầm biên chịu lực liên kết giữa các cột cũng được giảm tải, cho phép thiết kế dầm dẹt hơn hoặc loại bỏ hoàn toàn dầm biên ở một số vị trí mặt tiền để tạo nên những mảng kính lớn sát trần cực kỳ hiện đại. Hệ thống tường bao che và tường ngăn phòng cũng giảm được áp lực đè nặng lên mặt sàn, hạn chế tối đa hiện tượng nứt tường do lún lệch sàn sau nhiều năm sử dụng.

Cuối cùng và quan trọng nhất là hệ móng của công trình. Đối với các ngôi nhà cao tầng, chi phí làm móng luôn là một gánh nặng tài chính lớn. Việc giảm 30% tổng tải trọng toàn nhà giúp giảm số lượng cọc ép cần thiết, hoặc giảm chiều sâu của cọc khoan nhồi. Trong nhiều trường hợp, sự sụt giảm tải trọng này cho phép chuyển đổi từ phương án móng cọc phức tạp sang phương án móng bè đơn giản hơn, tiết kiệm hàng trăm triệu đồng và rút ngắn hàng tuần thời gian thi công phần ngầm đầy rủi ro.

Tăng khả năng chịu lực: Kết cấu sàn rỗng tạo thành hệ dầm trực giao đan xen chịu lực tốt hơn cho phép vượt nhịp lớn

Trái ngược với suy nghĩ thông thường rằng "sàn rỗng thì sẽ yếu hơn sàn đặc", thực tế kỹ thuật đã chứng minh điều ngược lại nhờ hiệu ứng cơ học đặc biệt. Việc Tăng khả năng chịu lực: Kết cấu sàn rỗng tạo thành hệ dầm trực giao đan xen chịu lực tốt hơn cho phép vượt nhịp lớn là nhờ vào sơ đồ tính toán chịu lực hai phương vô cùng ưu việt của hệ thống dầm ảo đan xen chặt chẽ với nhau.

Sức mạnh của hệ thống dầm chữ I trực giao đa hướng

Khi đổ bê tông bao quanh các hộp rỗng vuông vức như Uboot hay Tbox, mặt cắt ngang của sàn tại mọi vị trí đều có dạng hình chữ I (hoặc chữ T kép). Trong ngành cơ học kết cấu, mặt cắt chữ I là mặt cắt tối ưu nhất để chịu uốn, bởi vì vật liệu được tập trung tối đa ở hai biên (nơi ứng suất kéo và nén lớn nhất) và giảm thiểu ở giữa (nơi ứng suất bằng không). Sàn phẳng rỗng đã áp dụng xuất sắc nguyên lý này trên toàn bộ bề mặt sàn theo cả hai phương vuông góc.

Hệ thống dầm ảo chữ I này đan xen chéo nhau tạo thành một mạng lưới trực giao liên tục. Khi có một tải trọng lớn tác dụng lên sàn (ví dụ như một chiếc ô tô đỗ ở giữa nhịp 16m), lực này không chỉ được gánh đỡ bởi một vài thanh dầm riêng lẻ mà được phân phối, chia sẻ đồng đều ra toàn bộ các dầm ảo xung quanh theo dạng gợn sóng lan tỏa. Nhờ cơ chế tự phân phối ứng suất thông minh này, sàn phẳng rỗng có độ cứng tổng thể lớn hơn nhiều so với sàn đặc cùng khối lượng vật liệu, cho phép nó vượt qua những nhịp lớn 16m một cách cực kỳ an toàn và ổn định.

Ngoài ra, khả năng chống xoắn của sàn phẳng rỗng cũng vượt trội hơn hẳn sàn dầm truyền thống. Khi chịu tác động của tải trọng gió lớn hoặc lực động đất gây xoắn nhà, hệ lưới dầm trực giao liên tục hoạt động như một tấm khiên vững chắc, phân bổ đều mô-men xoắn sang các vách và cột biên, giữ cho khung nhà luôn ổn định và không bị biến dạng hình học.

Khả năng vượt nhịp siêu việt khi kết hợp với công nghệ cáp dự ứng lực

Khi nhịp sàn tăng lên đến 16m và tải trọng sử dụng cao (như khu vực đỗ xe hay trung tâm thương mại), việc kết hợp công nghệ sàn phẳng rỗng với cáp dự ứng lực (post-tensioning) sẽ tạo nên một giải pháp kết cấu hoàn hảo và cực hạn. Các sợi cáp thép cường độ cao được luồn vào bên trong các dầm ảo chịu lực và được căng kéo sau khi bê tông đạt đến một cường độ nhất định. Lực căng cáp tạo ra một ứng suất nén trước cực lớn trong bê tông, giúp triệt tiêu hoàn toàn các ứng suất kéo gây võng sàn dưới tải trọng sử dụng.

Sự kết hợp này mang lại hiệu quả vượt nhịp thần kỳ. Độ võng của sàn nhịp 16m được kiểm soát hoàn hảo ở mức cực nhỏ (thỏa mãn hoàn toàn các tiêu chuẩn khắt khe nhất của Việt Nam và quốc tế như TCVN 5574:2018 hay Eurocode 2). Độ dày của sàn được giữ ở mức tối ưu (chỉ khoảng 35cm đến 45cm cho nhịp 16m), mỏng hơn rất nhiều so với phương án sàn dầm truyền thống vốn đòi hỏi những chiếc dầm cao từ 80cm đến 1m cắt ngang nhà.

Việc ứng dụng cáp dự ứng lực trong lòng sàn phẳng rỗng còn giúp tăng cường khả năng chống nứt tuyệt đối cho bê tông. Do toàn bộ tấm sàn luôn nằm trong trạng thái bị nén trước bởi lực cáp, các vết nứt vi mô (micro-cracks) không có cơ hội hình thành và phát triển. Điều này đặc biệt có ý nghĩa đối với các sàn khu vực chịu ẩm ướt như sân thượng, nhà vệ sinh hay các khu vực chịu tải trọng động liên tục như sàn nhà xưởng, bãi đỗ xe cao tầng.

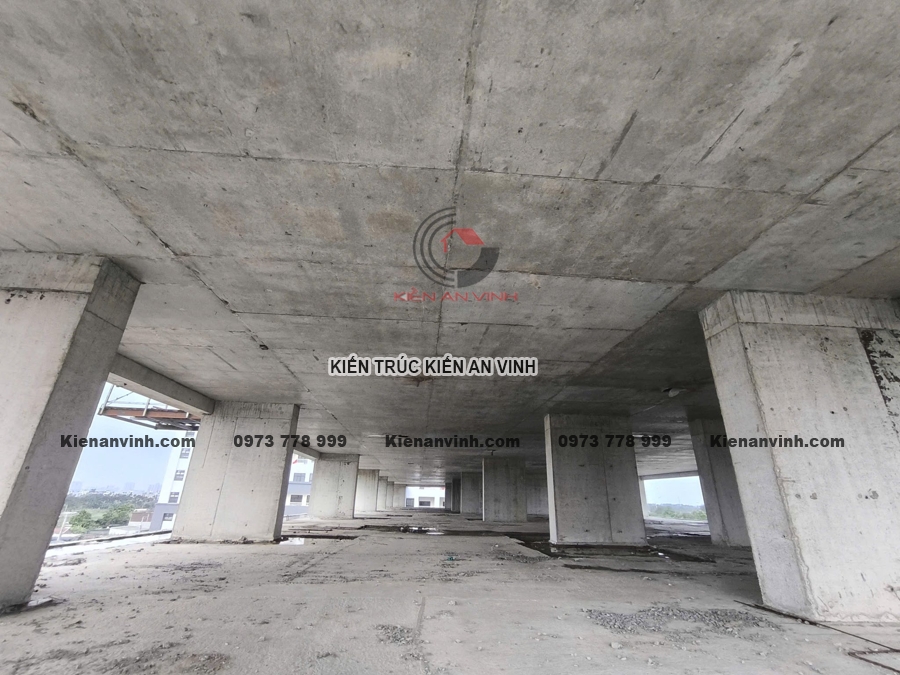

Mặt sàn phẳng: Loại bỏ hoàn toàn dầm, mang lại trần phẳng, đẹp, dễ dàng thiết kế nội thất

Về mặt kiến trúc mỹ thuật, ưu điểm đắt giá nhất của công nghệ sàn phẳng vượt nhịp chính là mang lại Mặt sàn phẳng: Loại bỏ hoàn toàn dầm, mang lại trần phẳng, đẹp, dễ dàng thiết kế nội thất. Sự giải phóng hoàn toàn khỏi những chiếc dầm bê tông thô kệch nhô ra dưới trần nhà đã mở ra một kỷ nguyên mới cho tự do sáng tạo kiến trúc và nâng tầm đẳng cấp sống cho gia chủ.

Bản giao hưởng của ánh sáng và không gian phẳng liên tục

Trong thiết kế nội thất hiện đại, ánh sáng và không gian là hai yếu tố cốt lõi định hình nên sự sang trọng của ngôi nhà. Một trần nhà phẳng lỳ, không có sự xuất hiện của bất kỳ chiếc dầm nào, cho phép ánh sáng tự nhiên từ các ô cửa kính lớn sát trần lan tỏa sâu vào bên trong nhà mà không bị đổ bóng cắt khúc. Không gian trần phẳng liên tục tạo nên một cảm giác rộng rãi, phóng khoáng vô biên, xóa nhòa ranh giới giữa bên trong và bên ngoài thiên nhiên.

Đối với hệ thống chiếu sáng nhân tạo, trần phẳng là điều kiện lý tưởng để bố trí hệ thống đèn âm trần (downlight), đèn led định hình (profile led), hay các hệ đèn nam châm (magnetic track light) cực kỳ tinh tế và hiện đại. Kiến trúc sư có thể tự do sắp xếp bố cục ánh sáng theo các kịch bản chiếu sáng khác nhau (chiếu sáng chung, chiếu sáng điểm nhấn, chiếu sáng nghệ thuật) mà không lo bị dầm bê tông che khuất hay tạo ra các góc tối cục bộ trên trần nhà.

Sự biến mất của dầm cũng giúp việc lắp đặt trần thạch cao trở nên vô cùng đơn giản và tiết kiệm chi phí. Bạn không còn phải tốn thêm chi phí cho các lớp thạch cao giật cấp phức tạp chỉ để che đi những cây dầm ngang dọc. Thay vào đó, một lớp trần thạch cao phẳng tắp sát trần bê tông sẽ tôn vinh tối đa vẻ đẹp tối giản (Minimalism) thời thượng của ngôi nhà.

Tự do phân chia và thay đổi không gian nội thất linh hoạt theo thời gian

Một trong những hạn chế lớn nhất của nhà khung dầm cột truyền thống là vị trí của các bức tường ngăn phòng bị đóng đinh bởi vị trí của các dầm chịu lực bên dưới. Bạn không thể tự ý xây tường ngăn ở những vị trí không có dầm đỡ vì sẽ gây ra hiện tượng nứt võng sàn cục bộ. Điều này làm giảm đi tính linh hoạt của ngôi nhà khi nhu cầu sử dụng của gia đình thay đổi theo thời gian (ví dụ như khi con cái lớn lên cần chia thêm phòng ngủ, hoặc khi gia chủ muốn gộp phòng để làm không gian làm việc rộng hơn).

Sàn phẳng rỗng vượt nhịp giải quyết triệt để vấn đề này. Do sàn có khả năng chịu lực đồng đều hai phương tại mọi điểm trên bề mặt, gia chủ có thể xây dựng vách ngăn (bằng gạch nhẹ, thạch cao, hay kính) ở bất kỳ vị trí nào tùy thích mà không cần quan tâm bên dưới có dầm hay không. Sự linh hoạt này giúp ngôi nhà 5 tầng 1 lửng luôn sẵn sàng thích ứng với mọi kịch bản thay đổi công năng sử dụng trong tương lai mà không cần phải can thiệp vào kết cấu chịu lực của tòa nhà.

Hơn thế nữa, việc thi công các hệ tủ quần áo kịch trần, cửa kính lùa sát trần hay các vách ngăn nghệ thuật di động trở nên dễ dàng và hoàn hảo hơn bao giờ hết. Không còn những khoảng hở thô kệch giữa đỉnh tủ và dầm trần, mọi chi tiết nội thất đều được ăn khớp một cách tinh tế, liền mạch, mang lại vẻ đẹp sắc sảo và đẳng cấp cho từng mét vuông không gian sống.

Ưu điểm chính Vượt nhịp lớn: Cho phép khẩu độ lên tới 16m (thế giới thậm chí >20m với dự ứng lực)

Khi phân tích sâu về khía cạnh kỹ thuật xây dựng, nhóm Ưu điểm chính Vượt nhịp lớn: Cho phép khẩu độ lên tới 16m (thế giới thậm chí >20m với dự ứng lực) chính là lý do cốt lõi khiến các chủ đầu tư và nhà thầu ưu tiên lựa chọn giải pháp này cho các công trình hiện đại quy mô lớn. Khả năng giải phóng không gian vượt trội này mang lại những lợi ích vượt bậc mà hệ sàn dầm truyền thống không thể nào chạm tới được.

Khẩu độ vượt nhịp 16m thay đổi cuộc chơi thiết kế kiến trúc nhà phố

Khẩu độ nhịp 16m là một con số cực kỳ ấn tượng đối với các công trình nhà phố, biệt thự hay tòa nhà văn phòng tầm trung. Để vượt được nhịp 16m bằng phương pháp bê tông cốt thép truyền thống, chiều cao của dầm phụ chịu lực phải đạt từ 1.2m đến 1.5m. Một chiếc dầm khổng lồ như vậy đi ngang qua nhà sẽ biến không gian bên dưới thành một "tầng hầm" tù túng, mất đi hoàn toàn giá trị sử dụng và thẩm mỹ của ngôi nhà 5 tầng 1 lửng sang trọng.

Với công nghệ sàn phẳng rỗng Uboot, Tbox, Nevo, VRO, hay Cobiax, toàn bộ chiều dày sàn chịu lực chỉ dao động từ 32cm đến 40cm cho nhịp 16m. Điều này không chỉ giúp giữ nguyên chiều cao thông thủy lý tưởng cho các phòng mà còn giúp loại bỏ hoàn toàn hệ dầm ngang dọc. Không gian nhà trở nên rộng mênh mông, thông suốt từ trước ra sau, tối ưu hóa tối đa diện tích mặt bằng sử dụng thực tế cho gia chủ.

Khả năng vượt nhịp lớn này cực kỳ đắt giá đối với những ngôi nhà phố có mặt tiền rộng từ 7m trở lên nhưng chiều sâu lớn. Gia chủ có thể thiết kế một tầng trệt hoàn toàn trống trải để làm showroom trưng bày, văn phòng đại diện hoặc một hầm để xe thông thoáng chứa được nhiều ô tô cùng lúc mà không lo va chạm vào các hàng cột giữa nhà thường thấy ở các thiết kế cũ.

Sự kỳ diệu của công nghệ dự ứng lực kết hợp sàn rỗng vượt nhịp >20m

Tại các dự án quy mô lớn hơn trên thế giới như trung tâm thương mại cao cấp, nhà ga sân bay, hay giảng đường đại học, nhu cầu vượt nhịp thậm chí còn lớn hơn, lên tới hơn 20m. Để đạt được khẩu độ thần kỳ này mà vẫn giữ được độ mảnh và nhẹ của sàn phẳng rỗng, các kỹ sư quốc tế đã kết hợp tài tình giữa cấu trúc hộp rỗng và hệ thống cáp dự ứng lực (post-tensioned active reinforcement).

Các sợi cáp thép cường độ cao (với giới hạn bền lên tới 1860 MPa) được đặt uốn lượn theo biểu đồ momen uốn trong lòng các dầm ảo của sàn rỗng. Sau khi bê tông đạt 75-80% cường độ thiết kế, các kích thủy lực chuyên dụng sẽ căng kéo các sợi cáp này với lực kéo hàng chục tấn và neo chặt vào đầu dầm biên. Lực căng này tạo ra một ứng suất nén trước cực mạnh bóp chặt tấm sàn lại, tạo nên một lực vồng ngược lên phía trên để triệt tiêu độ võng do hoạt tải gây ra sau này.

Sự kết hợp hoàn hảo này giúp sàn phẳng rỗng dự ứng lực có thể dễ dàng vượt các nhịp khổng lồ 22m, 24m hoặc hơn thế nữa mà không cần sử dụng bất kỳ cây cột trung gian nào. Đây là giải pháp kết cấu đỉnh cao của ngành xây dựng hiện đại, giúp tiết kiệm hàng tấn vật liệu bê tông cốt thép, giảm thời gian lắp dựng giàn giáo coppha và mang lại hiệu quả kinh tế cực kỳ to lớn cho các siêu dự án thương mại toàn cầu.

Không gian mở: Loại bỏ cột giữa nhà, tăng tính linh hoạt Thẩm mỹ: Trần phẳng hoàn toàn tăng giá trị kiến trúc Tiết kiệm: Giảm vật liệu chi phí móng và thời gian thi công

Khi tổng hợp lại, bộ ba giá trị cốt lõi của giải pháp sàn phẳng rỗng vượt nhịp 16m chính là: Không gian mở: Loại bỏ cột giữa nhà, tăng tính linh hoạt Thẩm mỹ: Trần phẳng hoàn toàn tăng giá trị kiến trúc Tiết kiệm: Giảm vật liệu chi phí móng và thời gian thi công. Đây là những giá trị thực tế, đo lường được trực tiếp bằng hiệu quả kinh tế và chất lượng trải nghiệm không gian sống của người sử dụng.

Tối đa hóa hiệu quả sử dụng diện tích nhờ không gian mở linh hoạt

Việc loại bỏ các hàng cột giữa nhà mang lại một sự tự do tuyệt đối trong việc phân chia không gian nội thất. Trong các tòa nhà văn phòng truyền thống, sự xuất hiện của các cây cột chịu lực lớn giữa sàn luôn là nỗi đau đầu của các nhà thiết kế nội thất khi bố trí bàn ghế làm việc cho nhân viên, lối đi lại hay phòng họp. Các góc chết xung quanh cột thường bị lãng phí vô ích và làm giảm hiệu suất sử dụng diện tích sàn (usable area ratio) xuống dưới 80%.

Với sàn phẳng vượt nhịp 16m, tỷ lệ sử dụng sàn hữu ích có thể đạt tới 95-98%. Không còn bất kỳ chiếc cột nào cản trở, các doanh nghiệp có thể tự do bố trí không gian làm việc mở, dễ dàng lắp đặt các vách ngăn kính di động để chuyển đổi nhanh chóng từ phòng làm việc chung sang phòng họp kín khi cần thiết. Đối với các căn hộ chung cư cao cấp hay biệt thự, không gian mở liên hoàn giữa phòng khách, phòng ăn và bếp tạo nên một cảm giác ấm cúng, kết nối hoàn hảo giữa các thành viên trong gia đình.

Sự linh hoạt này còn kéo dài suốt vòng đời của công trình. Khi nhu cầu sử dụng thay đổi sau 5 hay 10 năm, việc cải tạo sửa chữa ngôi nhà diễn ra cực kỳ đơn giản, nhanh chóng và không tốn kém chi phí đập phá kết cấu. Bạn chỉ cần tháo dỡ các vách ngăn nhẹ cũ và lắp ráp vách ngăn mới ở bất kỳ vị trí nào tùy thích trên mặt trần phẳng lỳ mà không lo ảnh hưởng đến hệ thống chịu lực chính của ngôi nhà.

Giá trị kiến trúc và mỹ thuật vượt thời gian của trần phẳng

Trần phẳng hoàn toàn không dầm là một tuyên ngôn mạnh mẽ của ngôn ngữ kiến trúc tối giản hiện đại (Minimalism) và đương đại (Contemporary). Vẻ đẹp của sự tinh giản, sạch sẽ và liền mạch luôn mang lại một cảm giác sang trọng, thanh lịch vượt thời gian mà các chi tiết trang trí cầu kỳ, rườm rà không bao giờ có được. Trần phẳng giúp tôn vinh các chi tiết nội thất khác trong căn phòng như những bức tranh nghệ thuật khổ lớn treo tường, những bộ sofa thiết kế độc bản hay những mảng tường đá tự nhiên xa hoa.

Hơn thế nữa, trần phẳng hoàn toàn giúp tối ưu hóa hệ thống chiếu sáng gián tiếp (hắt trần - cove lighting). Ánh sáng từ các khe led hắt trần phản xạ đều trên bề mặt trần phẳng lỳ tạo nên một luồng ánh sáng dịu nhẹ, ấm áp và không gây chói mắt cho người sử dụng. Đây là kỹ thuật chiếu sáng đỉnh cao thường được áp dụng trong các khách sạn 5 sao, resort nghỉ dưỡng cao cấp hay các căn penthouse xa xỉ.

Về mặt phong thủy, việc loại bỏ các dầm bê tông chạy ngang qua đầu giường ngủ, bàn làm việc hay bếp nấu là một điểm cộng cực kỳ lớn. Trong quan niệm phong thủy Á Đông, dầm đè lên các vị trí sinh hoạt quan trọng (gọi là "xà ngang áp đỉnh") tạo ra áp lực tâm lý vô hình, gây cảm giác ức chế, mệt mỏi và ảnh hưởng xấu đến sức khỏe, tài lộc của gia chủ. Trần phẳng hoàn toàn giúp triệt tiêu hoàn toàn lỗi phong thủy nghiêm trọng này, mang lại dòng sinh khí thông suốt và bình an cho ngôi nhà.

Hiệu quả kinh tế kép: Tiết kiệm vật liệu, chi phí móng và rút ngắn tiến độ

Nhiều chủ đầu tư thường lo ngại rằng chi phí mua hộp nhựa rỗng (Uboot, Tbox, Nevo...) sẽ làm tăng tổng mức đầu tư của công trình. Tuy nhiên, đây là một cái nhìn ngắn hạn. Khi phân tích tổng thể bài toán kinh tế kỹ thuật (life-cycle cost analysis), sàn phẳng rỗng vượt nhịp mang lại hiệu quả tiết kiệm chi phí vô cùng ấn tượng nhờ vào việc giảm thiểu khối lượng vật tư và rút ngắn tiến độ thi công một cách thần tốc.

Tiết kiệm vật tư trực tiếp: Lượng bê tông tươi sử dụng cho sàn giảm từ 15% đến 25% nhờ phần rỗng chiếm chỗ. Lượng thép chịu lực dầm được cắt giảm hoàn toàn, lượng thép sàn được tối ưu hóa nhờ hệ lưới thép đan xen hiệu quả. Tổng khối lượng vật tư cốt thép và bê tông giảm đi kéo theo chi phí vận chuyển, bơm bê tông và nhân công gia công lắp đặt cũng giảm theo tương ứng.

Tiết kiệm chi phí phần ngầm (Móng và Cột): Do tổng trọng lượng công trình giảm tới 30%, hệ móng được thiết kế nhỏ gọn hơn, giảm đáng kể chiều sâu và số lượng cọc khoan nhồi hoặc cọc ép. Tiết diện cột chịu lực nhỏ hơn giúp tiết kiệm thêm thép và bê tông cột trên suốt chiều cao 5 tầng của tòa nhà.

Rút ngắn tiến độ thi công thần tốc: Việc lắp dựng hệ coppha cho sàn phẳng cực kỳ đơn giản và nhanh chóng vì không có hệ thống dầm đà phức tạp. Thợ coffha chỉ việc trải một mặt phẳng duy nhất từ đầu này sang đầu kia sàn. Quá trình rải thép và đặt hộp cũng được công nghiệp hóa cao độ bằng các module định vị sẵn. Nhờ đó, thời gian thi công một sàn phẳng rỗng có thể rút ngắn từ 2 đến 3 ngày so với sàn dầm truyền thống, giúp chủ đầu tư nhanh chóng đưa công trình vào vận hành, khai thác dòng tiền sớm hơn dự kiến.

Đơn giá thi công phần vượt nhịp

Giá thi công phần thô sàn vượt nhịp giao động từ: 3.800.000đ - 4.200.000/m2 (loại khá )

Giá thi công phần thô sàn vượt nhịp giao động từ: 4.000.000đ - 4.500.000đ/m2 (loại cao cấp)

Ứng dụng Văn phòng trung tâm thương mại showroom Nhà xưởng khu công nghiệp Bãi đỗ xe khu vui chơi

Phạm vi Ứng dụng Văn phòng trung tâm thương mại showroom Nhà xưởng khu công nghiệp Bãi đỗ xe khu vui chơi của giải pháp sàn phẳng rỗng vượt nhịp là vô cùng rộng lớn. Bất kỳ công trình nào đòi hỏi những không gian mở rộng lớn, khả năng chịu tải trọng động cao, độ bền vững kết cấu lâu dài và tính thẩm mỹ kiến trúc tối cao đều tìm thấy ở công nghệ này một câu trả lời hoàn hảo nhất.

Tối ưu hóa không gian trưng bày cho Showroom và Trung tâm thương mại

Tại các showroom trưng bày sản phẩm cao cấp như ô tô, nội thất nhập khẩu, hay các thiết bị công nghệ hiện đại, trải nghiệm thị giác của khách hàng quyết định trực tiếp đến hành vi mua sắm. Sự xuất hiện của các cây cột chịu lực lớn giữa phòng luôn là một điểm trừ lớn vì chúng làm phân tán sự chú ý và cản trở tầm nhìn bao quát của khách hàng đối với các dòng sản phẩm trưng bày.

Sử dụng sàn phẳng vượt nhịp 16m giúp showroom sở hữu một mặt bằng trưng bày hoàn toàn trống trải, rộng thênh thang và tràn ngập ánh sáng. Các nhà thiết kế nội thất có thể tự do bố trí các khu vực trải nghiệm thực tế ảo, các bục xoay trưng bày sản phẩm nổi bật, hay các góc tư vấn khách hàng sang trọng mà không bị giới hạn bởi cấu trúc cột nhà. Trần phẳng hoàn toàn cũng giúp việc lắp đặt hệ thống đèn chiếu sáng chuyên dụng (spotlight) hắt từ trên cao xuống cực kỳ linh hoạt và chuyên nghiệp, làm nổi bật lên từng đường nét tinh xảo của sản phẩm.

Tại các trung tâm thương mại sầm uất, nơi mặt bằng gian hàng (boutique) thường xuyên được thay đổi chủ thuê và thiết kế lại theo nhận diện thương hiệu riêng của từng nhãn hàng, sàn phẳng rỗng mang lại sự linh hoạt vô giá. Các bức tường ngăn chia gian hàng có thể dễ dàng tháo dỡ, di dời hoặc xây mới chỉ trong một đêm mà không gây ảnh hưởng đến kết cấu chịu lực của toàn bộ tòa nhà, giúp tối ưu hóa thời gian cải tạo và giảm thiểu thiệt hại doanh thu cho các chủ cửa hàng.

Giải pháp hoàn hảo cho bãi đỗ xe cao tầng và khu vui chơi giải trí liên hoàn

Bãi đỗ xe cao tầng là khu vực có mật độ di chuyển của xe cộ cực kỳ dày đặc và đòi hỏi quy trình phân luồng giao thông vô cùng nghiêm ngặt. Sự xuất hiện của các hàng cột giữa sàn luôn là nỗi ám ảnh đối với các tài xế khi lùi chuồng hoặc cua rẽ trong không gian hẹp, tiềm ẩn nguy cơ va chạm gây hư hỏng tài sản rất cao.

Sàn phẳng vượt nhịp 16m giải quyết triệt để bài toán này bằng cách loại bỏ hoàn toàn các cột giữa, tạo ra các làn đường di chuyển rộng rãi, thông thoáng và tầm nhìn bao quát tối đa cho tài xế. Việc không có dầm nhô xuống dưới trần cũng giúp chiều cao thông thủy của bãi đỗ xe được tối ưu hóa, cho phép các dòng xe bán tải lớn hay xe SUV gầm cao di chuyển thoải mái mà không lo va chạm vào hệ thống đường ống chữa cháy, thông gió treo trên trần.

Tại các khu vui chơi giải trí liên hoàn trong nhà dành cho trẻ em hay các tổ hợp thể thao (sân bowling, sân cầu lông, phòng tập gym cao cấp), không gian rộng lớn không cột giữa là điều kiện bắt buộc để lắp đặt các thiết bị vui chơi cỡ lớn, hệ thống cầu trượt liên hoàn, hay các đường chạy, thảm tập tiêu chuẩn quốc tế. Khả năng cách âm và chống rung động cực tốt của sàn phẳng rỗng cũng giúp triệt tiêu tiếng ồn ào và các rung chấn mạnh từ khu vui chơi truyền xuống các văn phòng làm việc hay khu vực mua sắm yên tĩnh phía dưới, mang lại sự hài hòa tuyệt đối cho toàn bộ tòa nhà hỗn hợp.

Thi công sàn vượt nhịp 16m Uboot, Tbox, Nevo, VRO, Cobiax chỉ áp dụng cho nhà mặt tiền 7m trở lên

Mặc dù sở hữu những ưu điểm vượt trội vô song, công nghệ này không phải là chiếc chìa khóa vạn năng cho mọi loại công trình. Thực tế kỹ thuật chỉ ra rằng việc Thi công sàn vượt nhịp 16m Uboot, Tbox, Nevo, VRO, Cobiax chỉ áp dụng cho nhà mặt tiền 7m trở lên. Đây là một khuyến cáo kỹ thuật vô cùng thực tế và quan trọng mà các chủ đầu tư cần đặc biệt lưu ý trước khi quyết định đầu tư vào công nghệ này.

Lý do kỹ thuật về tỷ lệ hình học mặt bằng sàn chịu lực hai phương

Sở dĩ giải pháp sàn phẳng rỗng vượt nhịp 16m chỉ thực sự phát huy hiệu quả tối đa cho các công trình có mặt tiền rộng từ 7m trở lên là do nguyên lý làm việc hai phương của hệ kết cấu này. Bản chất của sàn phẳng rỗng là hệ lưới dầm trực giao ảo truyền tải trọng đồng đều theo cả hai phương vuông góc (X và Y) về các cột biên. Để hệ thống này hoạt động hiệu quả nhất, tỷ lệ giữa chiều rộng (mặt tiền) và chiều sâu (chiều dài) của ngôi nhà lý tưởng nhất nên nằm trong khoảng từ 1:1 đến 1:1.5.

Nếu ngôi nhà có mặt tiền quá hẹp (ví dụ dưới 4m hoặc 5m) nhưng lại có chiều sâu lớn (nhà ống truyền thống), sơ đồ chịu lực của sàn sẽ tự động chuyển từ chịu lực hai phương về chịu lực một phương dọc theo chiều sâu nhà. Lúc này, hiệu quả tạo rỗng của hộp nhựa không còn đóng góp nhiều vào khả năng chịu lực uốn chính của sàn nữa, trong khi chi phí đầu tư cho hộp nhựa và hệ thống thép gia cường neo giữ lại tăng cao, gây lãng phí kinh tế vô ích cho chủ đầu tư.

Với mặt tiền rộng từ 7m trở lên, khoảng cách giữa các cột biên đủ lớn để tạo ra một không gian bản sàn phẳng rộng rãi, cho phép hệ lưới dầm trực giao đan xen hoạt động hoàn hảo nhất. Lúc này, khả năng chịu lực hai phương của sàn phẳng rỗng được kích hoạt tối đa, giúp triệt tiêu hoàn toàn độ võng ở giữa sàn và mang lại hiệu quả vượt nhịp 16m một cách nhẹ nhàng, an toàn tuyệt đối.

Thách thức về biện pháp thi công và vận chuyển trong đô thị chật hẹp

Một yếu tố thực tế khác khiến công nghệ sàn vượt nhịp 16m kén chọn các công trình có mặt tiền hẹp là vấn đề biện pháp thi công và logistis tại công trường. Việc lắp đặt sàn phẳng rỗng đòi hỏi một lượng lớn hộp nhựa tạo rỗng phải được vận chuyển và tập kết tại công trình. Mặc dù các dòng hộp như Uboot hay Tbox có thể xếp chồng lên nhau khá gọn gàng, nhưng chúng vẫn chiếm một không gian lưu trữ đáng kể trước khi được cẩu lắp lên sàn. Những công trình có mặt tiền hẹp dưới 7m thường nằm sâu trong các ngõ nhỏ chật hẹp, không có mặt bằng để xe tải đỗ bốc xếp hàng hóa hay đặt cẩu tháp tự hành để cẩu các pallet hộp lên cao.

Quá trình đổ bê tông hai lớp nghiêm ngặt cũng đòi hỏi sự tiếp cận liên tục và nhanh chóng của các xe bơm bê tông tươi chuyên dụng cỡ lớn (xe bơm cần hoặc bơm tĩnh áp lực cao). Tại các khu phố có mặt tiền hẹp, việc dừng đỗ xe bơm và xe bồn bê tông liên tục trong nhiều giờ liền để đổ bê tông sàn phẳng vượt nhịp 16m thường gặp rất nhiều khó khăn về mặt giao thông đô thị và dễ bị chính quyền địa phương xử phạt hoặc người dân xung quanh phản đối do tiếng ồn và bụi bẩn.

Cuối cùng là yêu cầu về độ chính xác cao trong công tác trắc đạc và lắp dựng giàn giáo coppha trên diện rộng. Đối với mặt tiền rộng từ 7m trở lên, nhà thầu có thể dễ dàng bố trí hệ thống giàn giáo nêm hoặc giàn giáo ringlock chắc chắn, đồng bộ trên một diện tích mặt bằng rộng lớn để đảm bảo độ phẳng tuyệt đối cho đáy sàn trước khi đổ bê tông. Ở các nhà phố hẹp, việc chêm chèn giàn giáo manh mún, thủ công rất dễ dẫn đến sai lệch cao độ sàn phẳng, làm giảm chất lượng chịu lực và thẩm mỹ của công trình sau khi tháo dỡ giàn giáo.

Kết luận

Công nghệ Thi công sàn vượt nhịp 16m Uboot, Tbox, Nevo, VRO, Cobiax thực sự là một cuộc cách mạng xanh và giải pháp đột phá cho kiến trúc nhà ở hiện đại 5 tầng 1 lửng có sân thượng cũng như các công trình thương mại cao cấp ngày nay. Bằng việc thay thế hệ dầm bê tông truyền thống thô kệch bằng hệ thống dầm ảo đan xen thông minh kết hợp với các hộp nhựa tạo rỗng chất lượng cao, giải pháp này không chỉ mang lại không gian mở rộng lớn, linh hoạt và trần phẳng thẩm mỹ tối cao, mà còn giúp giảm tải trọng công trình tối đa, tiết kiệm đáng kể chi phí móng và rút ngắn thời gian thi công thực tế. Mặc dù đòi hỏi quy trình kỹ thuật nghiêm ngặt và tối ưu nhất cho các công trình có mặt tiền rộng từ 7m trở lên, đây chắc chắn vẫn là sự đầu tư xứng tầm và bền vững nhất để nâng tầm giá trị sống và giá trị thương mại cho mọi công trình trong tương lai.
