Giải pháp Thi công sàn vượt nhịp 23m Uboot Tbox Nevo VRO Cobiax thực sự là một cuộc cách mạng trong lĩnh vực xây dựng hiện đại, mang lại sự kết hợp hoàn hảo giữa tính thẩm mỹ kiến trúc vượt trội và hiệu quả kinh tế - kỹ thuật đỉnh cao.

Trong kỷ nguyên kiến trúc hiện đại, nhu cầu tối ưu hóa không gian sử dụng và giải phóng hệ cột đỡ trung tâm đang trở thành xu hướng tất yếu. Công nghệ Thi công sàn vượt nhịp 23m Uboot Tbox Nevo VRO Cobiax ra đời như một giải pháp đột phá, giúp hiện thực hóa những ý tưởng thiết kế táo bạo mà phương pháp đổ bê tông cốt thép truyền thống khó lòng đáp ứng được một cách hiệu quả về mặt kinh tế và kỹ thuật.

Thi công sàn vượt nhịp 23m bằng công nghệ U-Boot, T-Box, Nevo, VRO, Cobiax.

Việc ứng dụng các công nghệ sàn phẳng lõi rỗng tiên tiến hiện nay đã mở ra một chương mới cho ngành xây dựng Việt Nam. Thay vì sử dụng những hàng cột dày đặc hay hệ dầm phụ chằng chịt, giải pháp Thi công sàn vượt nhịp 23m bằng công nghệ U-Boot, T-Box, Nevo, VRO, Cobiax. mang đến khả năng chịu lực vượt trội, giảm tải trọng bản thân công trình và tối ưu hóa tiến độ thi công một cách đáng kinh ngạc.

Bản chất khoa học của việc giảm tải bằng hộp tạo rỗng

Phương pháp này sử dụng các hộp nhựa tái chế (như Uboot, Tbox, Nevo) hoặc khối xốp EPS chịu lực (như VRO), hay quả cầu nhựa (như Cobiax) đặt vào vùng bê tông không tham gia chịu lực (vùng trung hòa). Điều này giúp loại bỏ lượng bê tông thừa bị lãng phí ở giữa tiết diện sàn, nơi có ứng suất kéo và nén nhỏ nhất, từ đó giảm đáng kể trọng lượng của toàn bộ cấu trúc sàn.

Sự sáng tạo của giải pháp nằm ở việc chuyển đổi mô hình ứng suất từ dạng sàn đặc chịu uốn thông thường sang dạng hệ dầm chữ I trực giao hai phương. Hệ dầm chìm này hoạt động vô cùng hiệu quả, phân phối lực đều khắp bề mặt sàn, cho phép kết cấu có thể dễ dàng vượt qua nhịp lớn lên tới 23m mà không bị nứt gãy hay biến dạng ngoài tầm kiểm soát.

Về mặt bền vững môi trường, việc giảm khối lượng bê tông đồng nghĩa với việc giảm lượng khí thải CO2 phát sinh trong quá trình sản xuất xi măng và vận chuyển nguyên vật liệu. Đây không chỉ là một giải pháp kỹ thuật ưu việt mà còn là một bước đi đúng đắn hướng tới xu hướng kiến trúc xanh, tiết kiệm năng lượng và thân thiện với hệ sinh thái toàn cầu.

Sự khác biệt đặc trưng giữa các dòng công nghệ phổ biến

Mỗi loại công nghệ hộp rỗng đều sở hữu những ưu điểm và nguyên lý cấu tạo riêng biệt nhằm đáp ứng các yêu cầu khắt khe của từng dạng dự án. Ví dụ, công nghệ U-Boot (nhập khẩu từ Ý) và T-Box sử dụng các hộp nhựa polypropylene tái chế hình chóp cụt xếp chồng lên nhau, tạo ra các sườn dầm trực giao trực tiếp trong lòng sàn, rất dễ vận chuyển và thi công nhanh chóng trên công trường.

Trong khi đó, Nevo cải tiến thiết kế với các chân côn vững chắc hơn, giúp tăng cường khả năng chịu tải trọng động trong quá trình đổ bê tông và tránh hiện tượng đẩy nổi hộp. Ngược lại, VRO (thương hiệu Việt Nam) lại chọn hướng đi sử dụng lõi xốp EPS được bao bọc bởi hệ khung thép hàn cường độ cao, giúp định vị chính xác khoảng cách thép và tối ưu hóa khả năng cách âm, cách nhiệt cực kỳ xuất sắc.

Sự đa dạng này mang lại cho các kỹ sư kết cấu sự linh hoạt tối đa khi thiết kế. Tùy thuộc vào yêu cầu cụ thể về chiều cao tầng, tải trọng sử dụng, khả năng cung ứng vật liệu tại địa phương và ngân sách đầu tư, đơn vị thiết kế có thể dễ dàng lựa chọn loại hộp phù hợp nhất để đạt hiệu quả tối ưu về mặt kinh tế lẫn kỹ thuật cho sàn vượt nhịp 23m.

Tác động kinh tế và tiến độ khi áp dụng công nghệ mới

Áp dụng công nghệ sàn rỗng không dầm giúp cắt giảm đáng kể lượng vật tư cốt lõi như bê tông và thép xây dựng. Việc giảm tải trọng bản thân sàn kéo theo sự sụt giảm tải trọng tác dụng xuống hệ cột, vách và đặc biệt là hệ móng, giúp tiết kiệm chi phí làm móng từ 15% đến 20% so với phương án sàn dầm truyền thống, nhất là trên các nền đất yếu.

Bên cạnh đó, việc thi công cốt pha phẳng đơn giản hơn rất nhiều so với cốp pha dầm truyền thống. Công nhân không cần phải đo đạc, cắt xẻ và lắp dựng cốp pha dầm phức tạp, từ đó rút ngắn thời gian lắp dựng và tháo dỡ cốp pha xuống khoảng 20% - 30%, đẩy nhanh tiến độ bàn giao công trình và quay vòng vốn nhanh hơn cho chủ đầu tư.

Tuy nhiên, để đạt được hiệu quả kinh tế này, đòi hỏi một quy trình quản lý chất lượng và giám sát thi công cực kỳ nghiêm ngặt. Sự hiểu biết sâu sắc của đội ngũ kỹ sư và tay nghề của công nhân trực tiếp thi công đóng vai trò quyết định, bởi bất kỳ sai sót nhỏ nào trong quá trình định vị hộp hay đổ bê tông cũng có thể ảnh hưởng đến chất lượng chịu lực của hệ sàn.

Giải pháp sàn phẳng không dầm, tạo không gian rộng và hạn chế cột giữa.

Một trong những giá trị cốt lõi lớn nhất mà công nghệ này mang lại chính là Giải pháp sàn phẳng không dầm, tạo không gian rộng và hạn chế cột giữa. Sự biến mất hoàn toàn của hệ dầm rơi truyền thống mở ra những chân trời mới cho thiết kế kiến trúc và công năng sử dụng bên trong công trình.

Giải phóng không gian và nâng cao giá trị thẩm mỹ nội thất

Trần phẳng hoàn hảo tạo ra một cảm giác không gian vô cùng rộng rãi, thoáng đãng và liền mạch. Không còn những dầm bê tông to bản chạy ngang dọc phía trên đầu gây cảm giác đè nén, nặng nề về mặt tâm lý và phong thủy, giúp cho không gian sống và làm việc trở nên nhẹ nhàng, sang trọng và tràn ngập ánh sáng tự nhiên.

Sự biến mất của dầm phụ còn cho phép các kiến trúc sư tự do phân chia mặt bằng công năng mà không bị bó buộc bởi vị trí của các hệ khung dầm cố định. Chủ đầu tư có thể dễ dàng thay đổi thiết kế ngăn phòng, chuyển đổi mục đích sử dụng từ văn phòng làm việc sang căn hộ dịch vụ hay không gian trưng bày nghệ thuật một cách nhanh chóng và tiết kiệm chi phí tối đa.

Ngoài ra, trần phẳng mịn tạo điều kiện thuận lợi cho việc hoàn thiện sơn bả trực tiếp hoặc lắp đặt trần thạch cao một cách dễ dàng, giảm hao hụt vật tư trang trí nội thất. Đường nét kiến trúc tối giản, tinh tế của sàn phẳng không dầm luôn là sự lựa chọn hàng đầu cho các công trình mang phong cách hiện đại, cao cấp.

Tối ưu hóa chiều cao tầng và gia tăng diện tích sử dụng

Khi loại bỏ được hệ dầm có chiều cao từ 50cm đến 80cm ở các nhịp lớn, chiều cao thông thủy của mỗi tầng sẽ tăng lên đáng kể. Điều này mang lại hai kịch bản vô cùng có lợi cho chủ đầu tư: hoặc là tăng độ cao thoáng đãng cho từng phòng, hoặc là giữ nguyên chiều cao thông thủy tiêu chuẩn để giảm tổng chiều cao của toàn bộ tòa nhà.

Việc giảm tổng chiều cao tòa nhà giúp tiết kiệm đáng kể chi phí cho các cấu kiện bao che như tường gạch, sơn bả bên ngoài, hệ vách kính mặt dựng và các cột chịu lực đứng. Đối với các dự án bị khống chế nghiêm ngặt về giới hạn chiều cao quy hoạch, giải pháp này có thể giúp chủ đầu tư "thêm" được từ 1 đến 2 tầng sử dụng mà không vi phạm quy định pháp luật.

Sự tối ưu hóa này trực tiếp nâng cao hiệu quả khai thác thương mại của dự án. Từng mét vuông diện tích được giải phóng khỏi cột chịu lực giữa sàn đều có thể được khai thác triệt để, tạo ra giá trị kinh tế gia tăng liên tục trong suốt vòng đời vận hành của công trình.

Linh hoạt vượt bậc trong việc bố trí hệ thống kỹ thuật MEP

Trong các tòa nhà hiện đại, hệ thống kỹ thuật cơ điện (MEP) bao gồm đường ống điều hòa trung tâm, ống thông gió, hệ thống phòng cháy chữa cháy và đường cáp điện chiếm một không gian rất lớn sát trần. Với sàn dầm truyền thống, đường ống kỹ thuật phải đi vòng qua đáy dầm, làm giảm chiều cao trần và tốn thêm nhiều phụ kiện co cút nối phức tạp.

Sàn phẳng không dầm cho phép toàn bộ hệ thống đường ống kỹ thuật chạy thẳng tắp sát mặt dưới của sàn mà không gặp bất kỳ chướng ngại vật nào. Điều này giúp giảm đáng kể chiều dài đường ống, giảm tổn thất áp suất trong hệ thống thông gió, đơn giản hóa công tác lắp đặt và bảo dưỡng định kỳ sau này.

Hơn thế nữa, việc thi công đường ống MEP thẳng tắp giúp giảm thiểu nguy cơ rò rỉ nước, giảm chi phí nhân công lắp đặt và hạn chế tối đa các điểm xung đột kỹ thuật trên bản vẽ phối hợp 3D. Đây là một lợi thế vô cùng to lớn giúp nâng cao độ an toàn và độ bền vận hành cho toàn bộ hệ thống cơ điện của tòa nhà.

Hộp rỗng giúp giảm trọng lượng bản thân sàn và tối ưu lượng bê tông sử dụng.

Nguyên lý cơ bản giúp sàn phẳng không dầm có thể vượt những nhịp lớn kinh ngạc như 23m chính là nhờ ý tưởng Hộp rỗng giúp giảm trọng lượng bản thân sàn và tối ưu lượng bê tông sử dụng. Đây là một minh chứng xuất sắc cho việc ứng dụng khoa học vật liệu và cơ học kết cấu vào thực tiễn xây dựng.

Cơ chế triệt tiêu trọng lượng thừa trong kết cấu chịu lực

Trong kết cấu bê tông cốt thép chịu uốn, phần bê tông nằm ở vùng kéo dưới trục trung hòa chủ yếu chỉ đóng vai trò làm giá đỡ để định vị cốt thép chịu kéo và bảo vệ thép khỏi bị ăn mòn, bản thân nó hầu như không tham gia vào việc chịu ứng suất kéo (vì khả năng chịu kéo của bê tông rất yếu). Do đó, phần bê tông này vô tình trở thành "tải trọng chết" đè nặng lên chính nó và hệ khung cột.

Bằng cách đặt các hộp rỗng vào khu vực trung hòa này, chúng ta đã loại bỏ một lượng lớn bê tông không cần thiết, giúp giảm trọng lượng bản thân của tấm sàn lên đến 30% - 35%. Khi trọng lượng bản thân giảm đi, momen uốn do tải trọng tĩnh gây ra giảm theo tỷ lệ thuận, cho phép tấm sàn tự chịu lực tốt hơn và vươn xa hơn mà không cần các kết cấu đỡ phụ trợ.

Sự giảm tải trọng tĩnh này có tác động dây chuyền tích cực lên toàn bộ hệ thống kết cấu của công trình. Lực dọc tác dụng xuống cột giảm, lực động đất tác dụng lên công trình (vốn tỷ lệ thuận với khối lượng tòa nhà) cũng giảm đi đáng kể, giúp tăng khả năng kháng chấn tự nhiên cho công trình mà không cần gia cố quá nhiều vách cứng đắt đỏ.

Tối ưu hóa cấp phối bê tông và bảo vệ tài nguyên môi trường

Việc ứng dụng công nghệ sàn rỗng giúp tiết kiệm trung bình từ 15% đến 25% khối lượng bê tông cho mỗi mét vuông sàn so với sàn đặc có cùng khả năng chịu tải. Điều này đồng nghĩa với việc giảm bớt hàng nghìn chuyến xe bồn chở bê tông chạy trên đường phố, giảm bụi bẩn, tiếng ồn và giảm áp lực lên hạ tầng giao thông đô thị xung quanh công trình.

Việc giảm lượng bê tông sử dụng cũng trực tiếp làm giảm nhiệt thủy hóa phát sinh trong quá trình đóng rắn của khối bê tông lớn. Điều này hạn chế tối đa sự xuất hiện của các vết nứt do ứng suất nhiệt trong lòng sàn, nâng cao chất lượng đồng nhất và độ bền dài hạn của cấu trúc bê tông cốt thép.

Dưới góc độ phát triển bền vững, việc tiết kiệm cát, đá, xi măng và nước sạch - những tài nguyên thiên nhiên đang ngày càng cạn kiệt - là một đóng góp thiết thực cho công cuộc bảo vệ môi trường. Công nghệ này hoàn toàn đáp ứng các tiêu chuẩn đánh giá công trình xanh uy tín trên thế giới hiện nay như LEED hay LOTUS.

Nâng cao khả năng cách âm và cách nhiệt tự nhiên vượt trội

Hệ thống hộp rỗng nằm xen kẽ trong lòng bê tông hoạt động giống như một lớp đệm không khí lớn. Theo nguyên lý vật lý kiến trúc, các khoang rỗng chứa không khí này có khả năng ngăn cản sự truyền âm truyền qua kết cấu (tiếng bước chân, tiếng va chạm đồ vật từ tầng trên xuống tầng dưới) hiệu quả hơn rất nhiều so với một tấm bê tông đặc truyền âm tốt.

Khả năng cách nhiệt của sàn rỗng cũng được cải thiện rõ rệt nhờ hệ số dẫn nhiệt của không khí tĩnh rất thấp. Tòa nhà sử dụng sàn rỗng sẽ giữ được nhiệt độ ổn định tốt hơn, mát mẻ vào mùa hè và ấm áp vào mùa đông, giúp giảm chi phí điện năng tiêu thụ cho hệ thống điều hòa không khí và thông gió nhân tạo.

Sự cải thiện về chất lượng môi trường âm thanh và nhiệt độ trong phòng mang lại trải nghiệm sống và làm việc vô cùng tiện nghi, dễ chịu cho người sử dụng cuối cùng. Đây là một điểm cộng rất lớn nâng tầm giá trị thương mại cho các căn hộ chung cư cao cấp hay các văn phòng cho thuê hạng A.

Sàn vượt nhịp 23m có thể kết hợp cáp dự ứng lực để kiểm soát độ võng.

Khi thiết kế sàn có nhịp siêu lớn lên tới 23m, thách thức lớn nhất đối với các kỹ sư kết cấu không chỉ là khả năng chịu lực cực hạn mà chính là kiểm soát độ võng dài hạn do hiện tượng từ biến của bê tông gây ra. Để giải quyết triệt để vấn đề này, Sàn vượt nhịp 23m có thể kết hợp cáp dự ứng lực để kiểm soát độ võng. là một sự kết hợp hoàn hảo mang tính đột phá cao.

Nguyên lý hoạt động cộng hưởng của bê tông ứng lực trước và hộp rỗng

Công nghệ bê tông cốt thép dự ứng lực (PT) hoạt động bằng cách luồn các bó cáp thép cường độ cao có biên dạng hình parabol vào trong lòng sàn, sau đó tiến hành căng kéo cáp khi bê tông đạt cường độ thiết kế. Lực căng cáp tạo ra một ứng suất nén trước cực lớn trong bê tông, tạo ra một áp lực hướng ngược lên trên để triệt tiêu phần lớn tải trọng bản thân và hoạt tải sử dụng tác dụng xuống sàn.

Khi kết hợp với công nghệ hộp tạo rỗng, hiệu quả được nhân lên gấp bội. Do hộp rỗng đã làm giảm trọng lượng bản thân sàn đi khoảng 30%, lực căng cáp cần thiết để nâng sàn và kiểm soát độ võng sẽ giảm đi tương ứng. Sự kết hợp này giúp tối ưu hóa lượng cáp dự ứng lực sử dụng, giảm chi phí neo, đầu neo và nhân công căng kéo cáp đắt đỏ.

Sự cộng hưởng này cho phép tạo ra những bản sàn cực kỳ thanh mảnh nhưng lại vô cùng cứng cáp. Chiều dày sàn có thể được khống chế ở mức tối thiểu mà vẫn đảm bảo độ võng và độ nứt trong giới hạn cho phép của các tiêu chuẩn thiết kế quốc tế khắt khe nhất như TCVN, Eurocode hay ACI.

Kiểm soát biến dạng dài hạn và hiện tượng từ biến của bê tông

Một trong những nhược điểm cố hữu của bê tông là hiện tượng từ biến - tức là bê tông sẽ tiếp tục biến dạng, võng thêm theo thời gian dưới tác dụng của tải trọng tĩnh dài hạn, ngay cả khi tải trọng đó không tăng thêm. Đối với nhịp 23m, nếu không kiểm soát tốt, độ võng tích lũy sau 5 đến 10 năm có thể làm nứt tường ngăn, kẹt cửa và gây cảm giác mất an toàn cho người sử dụng.

Hệ thống cáp dự ứng lực căng sau giúp chủ động tạo ra một lực nâng "đối kháng" liên tục trong suốt vòng đời của công trình. Lực nâng này bù đắp hiệu quả cho biến dạng do từ biến gây ra, đảm bảo sàn luôn giữ được độ phẳng lý tưởng theo thời gian, tăng cường độ bền mỏi của kết cấu dưới tác dụng của tải trọng lặp đi lặp lại.

Việc tính toán sự kết hợp này đòi hỏi các phần mềm chuyên dụng hiện đại và năng lực chuyên môn cực cao của kỹ sư thiết kế. Sự tương tác phức tạp giữa lực nén trước của cáp, độ cứng thay đổi của sàn rỗng và sự phân bố ứng suất tại các vùng liên kết dầm biên phải được mô phỏng chi tiết để đưa ra phương án bố trí cáp tối ưu nhất.

Gia tăng khả năng chịu tải trọng động và chống rung động sàn

Với các không gian nhịp lớn 23m sử dụng làm văn phòng, phòng gym hay showroom, hiện tượng rung sàn do bước đi của con người hay hoạt động của máy móc (hiện tượng cộng hưởng dao động) là một vấn đề rất đáng lưu tâm. Sàn phẳng thông thường nếu quá mỏng sẽ dễ bị rung, gây khó chịu cho người sử dụng.

Việc kết hợp cáp dự ứng lực làm tăng độ cứng chống uốn hiệu quả của sàn, đẩy tần số dao động tự riêng của sàn ra khỏi vùng nhạy cảm với bước chân người đi bộ (thường từ 1.5 Hz đến 3 Hz). Nhờ đó, sàn luôn hoạt động ổn định, triệt tiêu các rung động nhỏ một cách nhanh chóng, mang lại cảm giác chắc chắn và an tâm tuyệt đối khi di chuyển trên bề mặt sàn.

Khả năng chống nứt tuyệt vời của bê tông ứng lực trước cũng ngăn ngừa sự xâm nhập của hơi ẩm và các tác nhân ăn mòn hóa học vào sâu bên trong cốt thép. Điều này cực kỳ quan trọng đối với các công trình nhà xưởng sản xuất hay bãi đỗ xe ngoài trời, nơi kết cấu phải tiếp xúc trực tiếp với môi trường khắc nghiệt và tải trọng xe cộ qua lại liên tục.

Cấu tạo sàn gồm bê tông cốt thép kết hợp hệ hộp rỗng theo thiết kế kết cấu.

Để đảm bảo khả năng chịu lực an toàn tuyệt đối cho một hệ sàn nhịp lớn, việc hiểu rõ cấu tạo chi tiết là cực kỳ quan trọng. Cấu tạo sàn gồm bê tông cốt thép kết hợp hệ hộp rỗng theo thiết kế kết cấu. tạo nên một hệ thống kết cấu composite đồng nhất, nơi mỗi thành phần vật liệu đều được phát huy tối đa thế mạnh của mình.

Hệ thống dầm chìm trực giao liên tục trong lòng sàn

Nhìn từ bên ngoài, sàn hoàn thiện trông giống như một tấm bê tông phẳng lì. Tuy nhiên, cấu tạo bên trong lòng sàn là một mạng lưới các sườn dầm bê tông cốt thép nhỏ chạy dọc và ngang vuông góc với nhau (hệ dầm trực giao). Các sườn dầm này được hình thành một cách tự nhiên trong khoảng trống giữa các hộp rỗng xếp cạnh nhau.

Kích thước của các sườn dầm này (chiều rộng sườn, khoảng cách giữa các sườn) được tính toán chính xác dựa trên yêu cầu chịu lực của từng khu vực trên mặt bằng sàn. Tại các vùng chịu lực phức tạp như xung quanh đầu cột (vùng chịu chọc thủng) hay dọc theo biên sàn, các hộp rỗng sẽ được lược bỏ hoàn toàn để tạo ra các dải sàn đặc chịu lực cực mạnh, đóng vai trò như các dầm chính ẩn giấu bên trong sàn.

Hệ sườn dầm trực giao liên tục này giúp phân phối mô-men uốn và lực cắt theo cả hai phương một cách linh hoạt. Khi một khu vực trên sàn chịu tải trọng cục bộ lớn, lực sẽ nhanh chóng được truyền và chia sẻ sang các sườn dầm lân cận, giúp kết cấu không bị quá tải cục bộ và hạn chế tối đa nguy cơ phá hủy đột ngột.

Vai trò bảo vệ và liên kết của lớp bê tông mặt trên và mặt dưới

Lớp bê tông nằm phía trên đỉnh hộp rỗng (thường dày từ 5cm đến 8cm) đóng vai trò như một bản sàn mỏng chịu nén, liên kết tất cả các đầu sườn dầm lại với nhau để tạo thành một khối thống nhất cứng cáp. Lớp bê tông này được gia cường bằng một lưới thép hàn cường độ cao để chống nứt do co ngót nhiệt và chịu các tải trọng tập trung cục bộ tác dụng lên mặt sàn.

Lớp bê tông nằm dưới đáy hộp rỗng (dày từ 5cm đến 7cm) có nhiệm vụ bao bọc hoàn toàn lớp thép chịu kéo bên dưới, bảo vệ thép khỏi tác động ăn mòn của môi trường và khả năng phá hủy của nhiệt độ cao khi xảy ra hỏa hoạn. Sự đồng nhất của lớp bê tông đáy này cũng quyết định trực tiếp đến độ phẳng mịn của bề mặt trần sau khi tháo dỡ cốp pha.

Quá trình đổ bê tông phải đảm bảo bê tông len lỏi hoàn toàn xuống đáy hộp, bao kín lớp thép dưới mà không để lại các khoang rỗng hay hiện tượng rỗ tổ ong. Điều này đòi hỏi cốt liệu đá sử dụng phải có kích thước phù hợp (thường dùng đá 1x2 hoặc đá mi) và độ sụt bê tông phải đủ cao (thường dùng bê tông tự lèn hoặc bê tông có độ sụt từ 16±2 cm trở lên) kết hợp kỹ thuật đầm dùi, đầm bàn chuẩn xác.

Hệ thống liên kết, chống nổi và chống xê dịch hộp trong quá trình đổ bê tông

Một thách thức kỹ thuật rất lớn khi thi công sàn rỗng là lực đẩy nổi của bê tông lỏng khi đổ vào sàn. Theo nguyên lý Archimedes, khối lượng thể tích của bê tông (khoảng 2.5 tấn/m3) lớn hơn rất nhiều so với khối lượng của hộp rỗng chứa không khí, tạo ra một lực đẩy hướng lên trên cực kỳ mạnh mẽ, có xu hướng làm nổi và xê dịch các hộp rỗng ra khỏi vị trí thiết kế.

Để giải quyết vấn đề này, hệ thống hộp luôn đi kèm với các phụ kiện định vị thông minh như thanh nối liên kết giữa các hộp, chân đế tạo khoảng cách đều đặn với cốp pha đáy, và đặc biệt là hệ thống khóa chống nổi. Thép lớp dưới sẽ được buộc chặt vào cốp pha sàn, và các hộp rỗng được liên kết trực tiếp vào hệ thép này thông qua các móc thép chuyên dụng hoặc dây kẽm buộc chắc chắn.

Ngoài ra, quy trình đổ bê tông luôn được chia làm hai đợt đổ liên tiếp một cách khoa học: đợt một đổ lớp bê tông đáy dầy bằng chiều cao chân hộp để "neo giữ" cố định hệ chân hộp, chờ bê tông bắt đầu se lại (nhưng chưa đông kết hoàn toàn) rồi mới tiến hành đổ đợt hai hoàn thiện toàn bộ chiều cao sàn. Biện pháp này triệt tiêu hoàn toàn nguy cơ đẩy nổi hộp và đảm bảo độ dày sàn chuẩn xác như thiết kế.

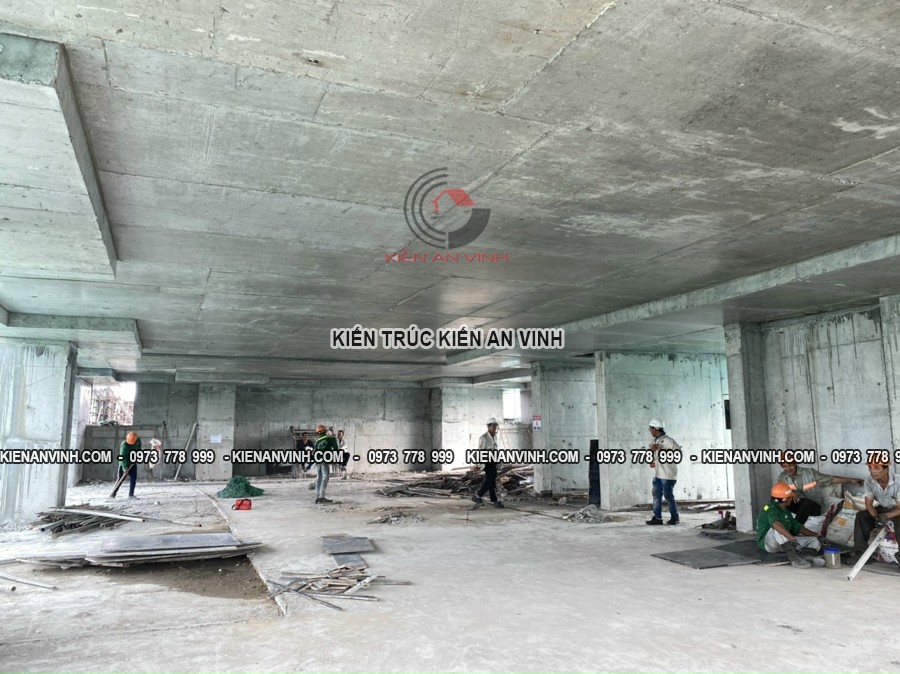

Trần phẳng, mặt bằng thông thoáng, linh hoạt trong bố trí công năng và hệ thống kỹ thuật.

Sự kết hợp hoàn hảo giữa thẩm mỹ và công năng chính là điểm sáng giúp giải pháp sàn rỗng chinh phục các chủ đầu tư khó tính nhất. Sở hữu một căn nhà có Trần phẳng, mặt bằng thông thoáng, linh hoạt trong bố trí công năng và hệ thống kỹ thuật. là chìa khóa vàng để tối đa hóa hiệu quả sử dụng và nâng tầm giá trị thẩm mỹ của toàn bộ công trình.

Nghệ thuật tổ chức không gian kiến trúc không giới hạn

Với khoảng mở nhịp lên tới 23m mà không có bất kỳ cột giữa nào cản trở tầm nhìn, các kiến trúc sư có cơ hội tuyệt vời để sáng tạo ra những không gian nội thất mở (open-concept) vô cùng ấn tượng. Từ những sảnh đón khách sang trọng của khách sạn, showroom trưng bày siêu xe lộng lẫy, cho đến các văn phòng làm việc sáng tạo không biên giới.

Không gian không cột giúp ánh sáng tự nhiên từ các khung cửa kính lớn bên ngoài có thể dễ dàng len lỏi sâu vào tận bên trong lòng nhà, tạo cảm giác gần gũi với thiên nhiên và tiết kiệm năng lượng chiếu sáng ban ngày. Việc lưu thông, di chuyển của con người trong một mặt bằng thông thoáng cũng trở nên tự nhiên, thuận tiện và an toàn hơn rất nhiều.

Sự linh hoạt này còn cho phép công trình dễ dàng thích ứng với những thay đổi về xu hướng thiết kế nội thất trong tương lai. Chủ nhà có thể tự do thay đổi phong cách từ cổ điển sang tối giản, lắp đặt các hệ vách kính di động, hoặc tạo ra các gác lửng nghệ thuật mà không lo ngại về việc chạm phải hệ cột hay dầm chịu lực cố định.

Đơn giản hóa công tác thi công và hoàn thiện trần nhà

Với sàn dầm truyền thống, việc tô trát hay đóng trần thạch cao quanh các góc dầm luôn là nỗi ác mộng của thợ thi công vì tốn rất nhiều thời gian, công sức và dễ xảy ra hiện tượng nứt góc, bong tróc sau một thời gian sử dụng. Đối với sàn phẳng không dầm, toàn bộ bề mặt trần là một mặt phẳng liền mạch, việc bả matit và sơn nước trực tiếp có thể được thực hiện cực kỳ nhanh chóng và thẩm mỹ.

Nếu chủ đầu tư lựa chọn giải pháp trần bê tông trần phẳng mộc (bê tông trần nghệ thuật - fair-faced concrete), công trình sẽ mang một vẻ đẹp công nghiệp (industrial style) cực kỳ cá tính và thời thượng. Giải pháp này không chỉ tiết kiệm chi phí hoàn thiện mà còn loại bỏ hoàn toàn nguy cơ rơi rụng trần thạch cao do chấn động hay ẩm mốc theo thời gian.

Hơn nữa, việc thiếu vắng các hốc dầm kín giúp loại bỏ các "vùng chết" tích tụ bụi bẩn, mạng nhện và là nơi trú ngụ của các loài côn trùng gây hại. Trần phẳng giúp việc lau chùi, vệ sinh định kỳ trở nên vô cùng đơn giản, giữ cho môi trường sống luôn sạch sẽ, bảo vệ sức khỏe cho các thành viên trong gia đình.

Tối ưu hóa chi phí lắp đặt và vận hành hệ thống MEP

Khi hệ thống đường ống kỹ thuật (điện, nước, điều hòa, phòng cháy) được chạy thẳng tắp trên mặt trần phẳng, việc thiết kế bản vẽ lắp đặt MEP trở nên vô cùng dễ dàng và trực quan. Tỷ lệ xung đột giữa các hệ thống đường ống gần như bằng không, giúp đẩy nhanh tiến độ thiết kế hệ thống cơ điện đồng bộ ngay từ giai đoạn đầu.

Trong quá trình thi công, thợ kỹ thuật lắp đặt giá đỡ ống chỉ cần khoan trực tiếp lên mặt trần phẳng với khoảng cách đều đặn, không phải tốn thời gian uốn ống, đổi hướng hay lắp đặt thêm các bẫy nước phức tạp để tránh dầm. Điều này giúp tiết kiệm đáng kể chi phí vật tư đường ống, van, cút nối và nhân công lắp đặt lành nghề.

Về lâu dài, công tác bảo trì, sửa chữa hay nâng cấp hệ thống kỹ thuật cũng diễn ra vô cùng thuận lợi. Người thợ chỉ cần tháo một vài tấm trần thạch cao là có thể tiếp cận ngay sát đường ống cần xử lý, giảm thiểu tối đa sự xáo trộn đến hoạt động sinh hoạt và làm việc của mọi người bên trong tòa nhà.

Phù hợp cho nhà xưởng, nhà máy, trung tâm thương mại, showroom, văn phòng và bãi đỗ xe.

Không phải ngẫu nhiên mà công nghệ sàn rỗng vượt nhịp lại trở thành tiêu chuẩn vàng cho các công trình công nghiệp và thương mại quy mô lớn. Đặc thù của các công trình này đòi hỏi không gian sử dụng phải đạt mức tối đa và khả năng chịu tải trọng cực lớn, điều này khiến giải pháp trở nên vô cùng Phù hợp cho nhà xưởng, nhà máy, trung tâm thương mại, showroom, văn phòng và bãi đỗ xe.

Giải phóng công suất tối đa cho nhà xưởng và nhà máy sản xuất

Trong các nhà xưởng, nhà máy, việc bố trí dây chuyền máy móc sản xuất tự động hóa đòi hỏi một không gian mặt bằng cực kỳ rộng lớn và liên tục. Sự xuất hiện của các cột chịu lực giữa nhà luôn là rào cản lớn nhất làm gián đoạn dòng dịch chuyển của nguyên vật liệu và hạn chế khả năng nâng cấp, cơ cấu lại dây chuyền sản xuất khi doanh nghiệp mở rộng quy mô.

Sàn vượt nhịp 23m không cột giữa cho phép các doanh nghiệp tự do lắp đặt các hệ thống băng tải dài, các cánh tay robot công nghiệp kích thước lớn và các kệ chứa hàng cao tầng (pallet racking) một cách tối ưu nhất. Lối đi lại cho xe nâng hàng (forklift) cũng rộng rãi hơn, giảm thiểu nguy cơ va chạm của xe nâng vào cột gây mất an toàn kết cấu nhà xưởng.

Ngoài ra, khả năng chịu tải tải trọng tĩnh lớn từ máy móc hạng nặng và tải trọng động do rung động máy của sàn rỗng kết hợp ứng lực trước luôn vượt trội hơn nhiều so với các giải pháp sàn thép tiền chế thông thường, giúp nhà máy vận hành êm ái, bền bỉ và liên tục 24/7.

Tạo không gian mua sắm và trưng bày đẳng cấp tại trung tâm thương mại, showroom

Đối với các trung tâm thương mại, đại siêu thị hay showroom trưng bày ô tô, trải nghiệm thị giác của khách hàng là yếu tố quyết định sự thành bại của hoạt động kinh doanh. Một không gian rộng lớn, thông thoáng tầm nhìn tuyệt đối không bị che khuất bởi các cột bê tông thô kệch giúp các sản phẩm trưng bày trở nên nổi bật, sang trọng và thu hút mọi ánh nhìn của khách hàng từ xa.

Các gian hàng thương mại có thể dễ dàng thay đổi diện tích, phân chia lại mặt bằng bằng các vách ngăn nhẹ tùy theo mùa mua sắm hay yêu cầu của các thương hiệu thuê mặt bằng mà không làm ảnh hưởng đến cấu trúc chịu lực chung của tòa nhà. Việc di chuyển của đám đông khách hàng trong các ngày lễ hội mua sắm cũng diễn ra thông thoáng và an toàn hơn.

Ánh sáng trang trí, hệ thống loa âm trần và vòi phun nước chữa cháy tự động được bố trí đồng đều trên hệ trần phẳng lỳ, tạo nên một không gian mua sắm hiện đại, đẳng cấp nghệ thuật cao, giữ chân khách hàng trải nghiệm lâu hơn và kích thích nhu cầu mua sắm hiệu quả.

Tối ưu hóa số lượng chỗ đỗ xe trong các hầm gửi xe thông minh

Bãi đỗ xe hay tầng hầm của các tòa nhà cao tầng thường là nơi có mật độ cột dày đặc nhất để đỡ toàn bộ tải trọng tháp phía trên, gây ra rất nhiều khó khăn cho việc di chuyển và quay đầu của các phương tiện giao thông. Việc lái xe uốn lượn qua các hàng cột hẹp luôn tiềm ẩn nguy cơ va chạm trầy xước xe và làm giảm tốc độ lưu thông trong hầm.

Ứng dụng sàn phẳng vượt nhịp lớn giúp giải phóng hoàn toàn các hàng cột trung tâm, biến tầng hầm thành một không gian rộng rãi, thông thoáng tuyệt đối. Sự thay đổi này giúp các kiến trúc sư tối ưu hóa việc phân làn giao thông, bố trí các vạch đỗ xe vuông góc hoặc chéo góc một cách khoa học nhất, làm tăng mật độ chỗ đỗ xe lên từ 15% đến 20% trên cùng một diện tích sàn.

Việc thiếu vắng các dầm biên lớn giúp cải thiện chiều cao thông thủy của tầng hầm, tạo điều kiện cho các dòng xe gầm cao, xe bán tải hay xe cứu thương di chuyển dễ dàng. Hệ thống thông gió thải độc cabin xe cũng hoạt động hiệu quả hơn rất nhiều do không khí không bị quẩn lại trong các hộc dầm kín, giữ cho bầu không khí tầng hầm luôn trong lành và an toàn.

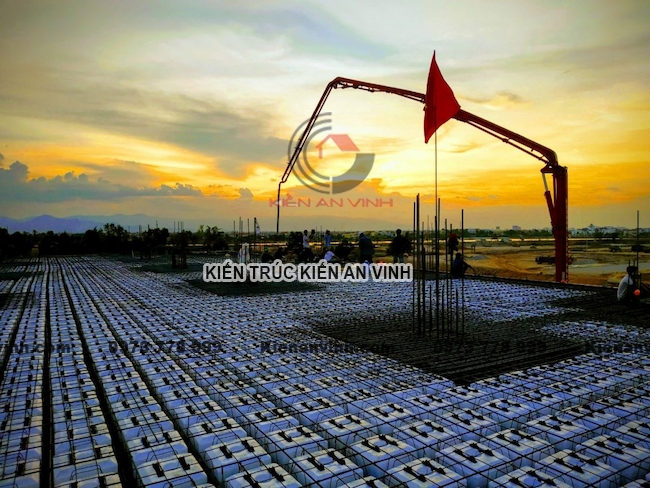

Quy trình gồm lắp cốp pha, thép lớp dưới, định vị hộp rỗng, thép lớp trên, đổ bê tông và bảo dưỡng.

Sự thành công của một công trình sử dụng công nghệ sàn rỗng nằm ở sự tỉ mỉ, chính xác và chuyên nghiệp trong từng bước triển khai thực tế trên công trường. Quy trình gồm lắp cốp pha, thép lớp dưới, định vị hộp rỗng, thép lớp trên, đổ bê tông và bảo dưỡng. là chuỗi liên kết chặt chẽ đòi hỏi sự phối hợp nhịp nhàng giữa đội ngũ kỹ sư giám sát và tổ đội thi công lành nghề.

Chuẩn bị hệ cốp pha phẳng và lắp đặt lưới cốt thép chịu lực lớp dưới

Bắt đầu quy trình thi công là việc thiết lập hệ thống giàn giáo đỡ và cốp pha sàn. Do đặc trưng là sàn phẳng không dầm, hệ cốp pha sử dụng thường là cốp pha phủ phim chất lượng cao được lắp ghép kín khít, phẳng tuyệt đối để tránh rò rỉ nước xi măng khi đổ bê tông. Hệ giàn giáo chịu lực phải được tính toán kỹ lưỡng tải trọng tĩnh của bê tông ướt và tải trọng động trong quá trình thi công đổ bê tông bằng bơm cần hay bơm ngang.

Sau khi nghiệm thu xong cốp pha đáy, công nhân tiến hành lắp đặt lớp thép dưới (bao gồm thép chịu momen dương dọc và ngang). Để đảm bảo chiều dày lớp bê tông bảo vệ thép dưới chính xác theo thiết kế (thường từ 2cm đến 3cm), các con kê bê tông mác cao hoặc con kê nhựa chuyên dụng được đặt định vị với mật độ dày đặc bên dưới lớp thép, ngăn ngừa hoàn toàn hiện tượng võng thép hay lòi thép ra ngoài sau khi tháo cốp pha.

Lớp thép dưới này hoạt động như một bệ đỡ chịu lực kéo chính của sàn, đồng thời là cơ sở để liên kết hệ thống định vị chống nổi hộp rỗng sau này. Do đó, từng mối nối thép, khoảng cách thanh thép và vị trí các mối buộc kẽm phải được kiểm tra cực kỳ cẩn thận theo đúng bản vẽ thiết kế kết cấu đã được phê duyệt.

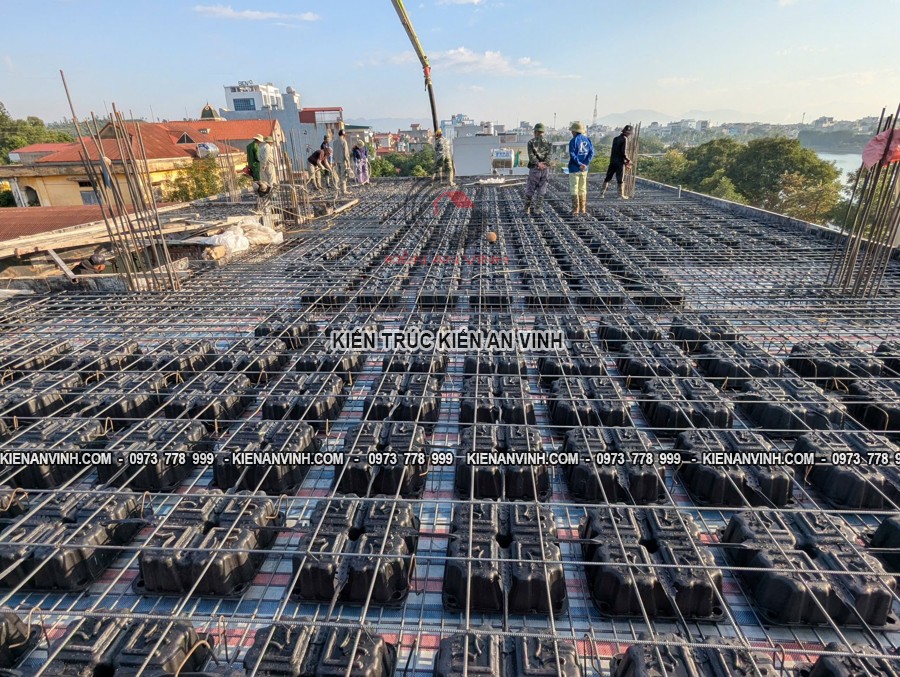

Định vị lắp đặt hệ thống hộp tạo rỗng và gia cố thép lớp trên chống chọc thủng

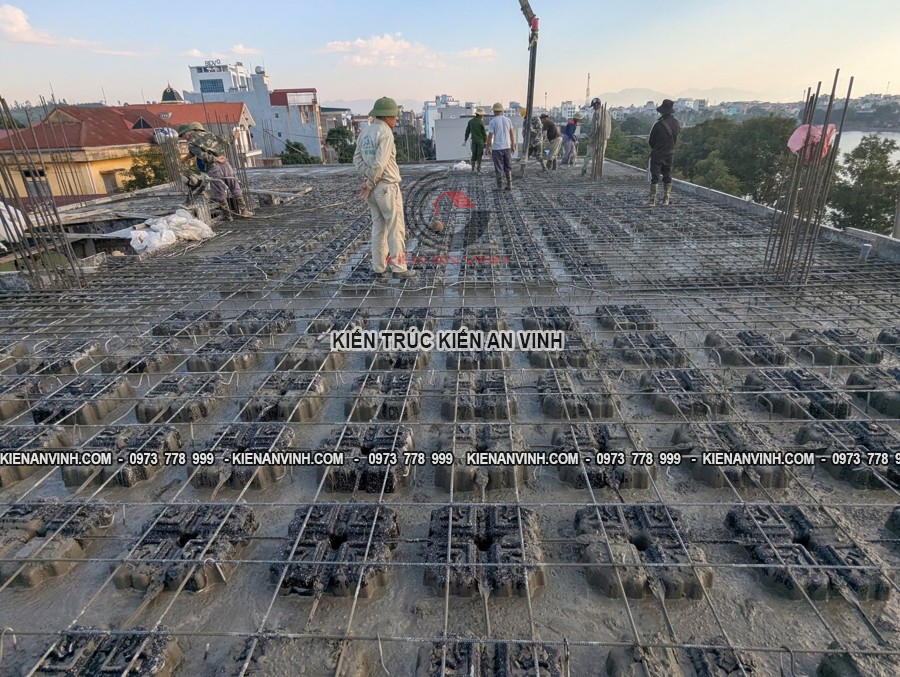

Tiếp theo là công đoạn quan trọng nhất: vận chuyển và định vị các hộp rỗng (Uboot, Tbox, Nevo...) lên trên lớp lưới thép dưới. Các hộp được xếp đặt thẳng hàng, vuông góc theo cả hai phương bằng cách sử dụng các thanh nối định vị khoảng cách có sẵn đi kèm theo hộp. Khoảng cách giữa các hộp chính là chiều rộng của sườn dầm ẩn chịu cắt sau này, nên việc xếp hộp lệch lạc sẽ trực tiếp làm giảm khả năng chịu lực cắt của sàn.

Sau khi các hộp đã được cố định vững chắc bằng hệ thống dây chằng chống nổi liên kết trực tiếp vào thép sàn dưới và hệ cốp pha, công nhân tiến hành đi thép lớp trên (bao gồm lưới thép chịu momen âm và thép gia cường mũ cột chống chọc thủng). Tại các vùng đầu cột, tải trọng tập trung cực lớn đòi hỏi phải bố trí thêm hệ thống thép đai chống chọc thủng (shear studs hoặc đai thép hàn liên tục) ôm sát quanh cổ cột để đảm bảo an toàn tuyệt đối chống nứt phá hủy chọc thủng đột ngột.

Toàn bộ đường ống đi dây điện âm sàn, ống nước kỹ thuật và các chi tiết chờ ME phải được lắp đặt song song trong giai đoạn này, luồn lách khéo léo qua các khe giữa các hộp rỗng. Sự phối hợp chặt chẽ giữa đội thi công xây dựng và đội thi công ME giúp tránh tình trạng đục đẽo bê tông sau này, làm suy yếu khả năng chịu lực của sàn hoàn thiện.

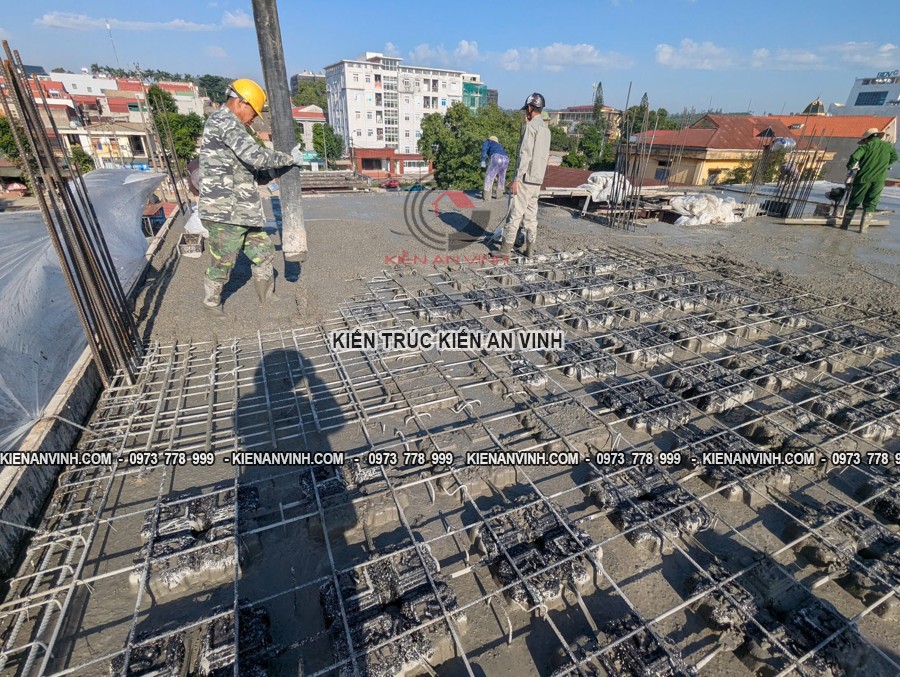

Quy trình đổ bê tông hai giai đoạn khoa học và công tác bảo dưỡng nghiêm ngặt

Công tác đổ bê tông sàn rỗng đòi hỏi một kỹ thuật chuyên biệt để tránh hiện tượng đẩy nổi hộp và rỗng chân hộp. Bê tông thương phẩm được sử dụng phải có độ sụt cao, kích thước cốt liệu đá nhỏ để dễ dàng tự chảy lèn kín các khe hẹp dưới đáy hộp. Quá trình đổ bê tông bắt buộc phải chia làm hai đợt đổ:

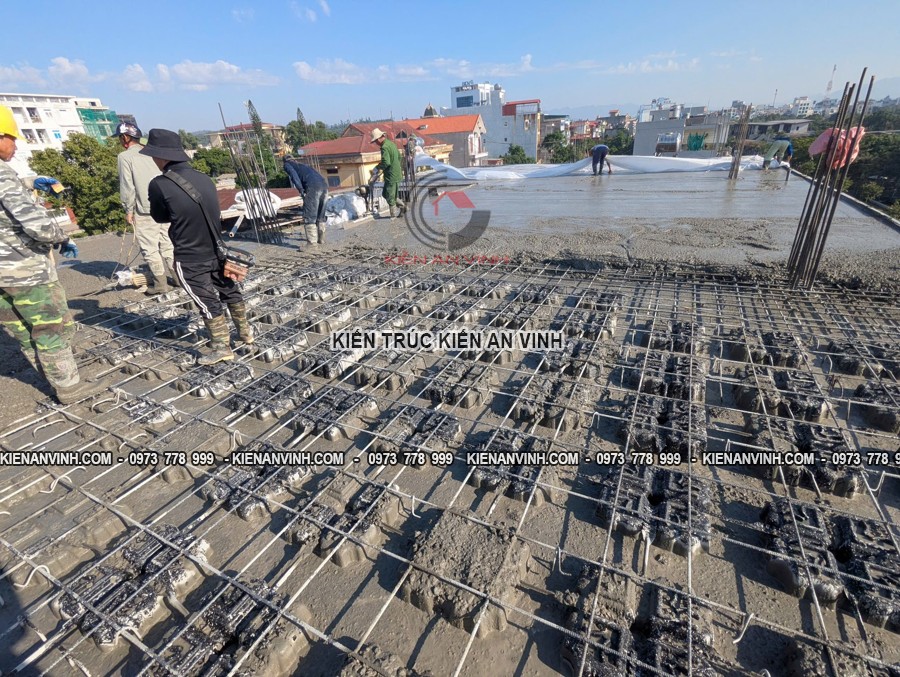

Đợt 1: Đổ bê tông dâng lên đến khoảng nửa chiều cao của chân hộp rỗng, kết hợp dùng đầm dùi nghiêng góc đầm nhẹ nhàng xung quanh hộp để bê tông tự lèn chặt xuống toàn bộ mặt đáy hộp. Sau đó chờ khoảng 30 đến 45 phút cho bê tông đợt một bắt đầu se mặt, tạo lực bám giữ chân hộp cố định chống nổi.

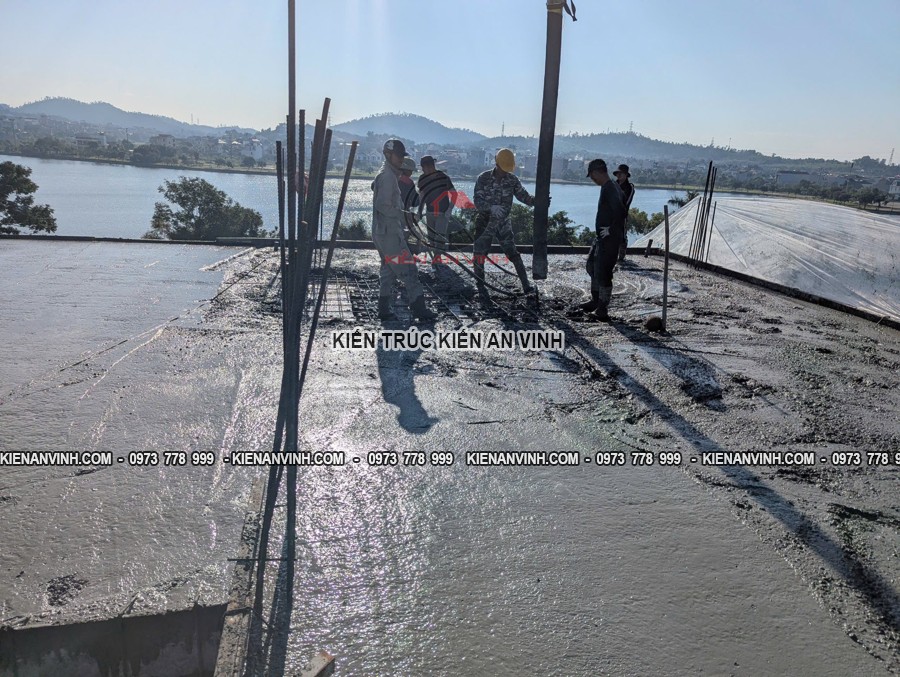

Đợt 2: Tiến hành đổ bê tông đợt hai phủ kín toàn bộ chiều dày sàn còn lại cho đến cao độ hoàn thiện, dùng đầm bàn xoa phẳng mặt bê tông. Quy trình đổ bê tông phải liên tục, không được để xảy ra mạch ngừng thi công lạnh giữa hai đợt đổ làm suy giảm khả năng liên kết của khối bê tông sàn.

Sau khi đổ bê tông xong, công tác bảo dưỡng ẩm phải được thực hiện ngay lập tức khi bề mặt bê tông vừa ráo nước để tránh nứt do co ngót nhựa. Sàn được phun nước giữ ẩm liên tục, phủ bao tải ướt hoặc màng nilon giữ nước trong ít nhất 7 ngày đầu tiên. Việc tháo dỡ cốp pha chịu lực chỉ được phép thực hiện khi bê tông đạt tối thiểu 85% - 90% cường độ thiết kế (thường sau 21 đến 28 ngày) hoặc sau khi có kết quả thí nghiệm nén mẫu bê tông đồng kỳ đạt yêu cầu.

Với nhịp 23m, cần tính toán kỹ tải trọng, độ võng, chọc thủng, cốt thép và biện pháp thi công.

Nhịp 23m là một con số vô cùng thử thách đối với bất kỳ giải pháp kết cấu bê tông cốt thép nào. Để đảm bảo an toàn chịu lực tuyệt đối và tối ưu hóa chi phí đầu tư, Với nhịp 23m, cần tính toán kỹ tải trọng, độ võng, chọc thủng, cốt thép và biện pháp thi công. Đây là công việc đòi hỏi sự kết hợp giữa kinh nghiệm thực tiễn phong phú và việc áp dụng các công cụ tính toán mô phỏng kết cấu tiên tiến nhất hiện nay.

Phân tích tải trọng động và tĩnh tải cực hạn tác dụng lên hệ sàn

Với một bản sàn vượt nhịp 23m, tổng tải trọng tác dụng lên sàn là cực kỳ khổng lồ, trong đó trọng lượng bản thân sàn chiếm tỷ trọng lớn nhất. Kỹ sư kết cấu phải thu thập đầy đủ thông số về tải trọng hoàn thiện (lớp cán nền, gạch lát, trần thạch cao, vách ngăn tường...) và hoạt tải sử dụng tùy thuộc vào công năng cụ thể của công trình (văn phòng, bãi xe, showroom...).

Việc mô hình hóa và phân tích kết cấu được thực hiện trên các phần mềm phân tích phần tử hữu hạn (FEM) chuyên dụng mạnh mẽ như ETABS, SAFE hay ROBOT Structural Analysis. Các mô hình này cho phép mô phỏng chính xác sự thay đổi độ cứng của bản sàn tại các vị trí rỗng và đặc, từ đó xác định chính xác biểu đồ momen uốn, lực cắt và lực xoắn xuất hiện tại mọi điểm trên mặt bằng sàn dưới các tổ hợp tải trọng bất lợi nhất.

Ngoài ra, tải trọng gió, tải trọng động đất tác dụng lên hệ cột vách liên kết với sàn cũng phải được tính toán đồng thời để đánh giá sự làm việc chung của toàn bộ hệ khung chịu lực tòa nhà, đảm bảo công trình luôn vững vàng trước mọi tác động cực đoan của thiên tai, thời tiết.

Giải pháp kiểm soát độ võng dài hạn và chống chọc thủng đầu cột cực kỳ nghiêm ngặt

Đối với nhịp siêu lớn 23m, độ võng dài hạn (bao gồm ảnh hưởng của từ biến và nứt bê tông) là chỉ tiêu kiểm soát quyết định chiều dày của bản sàn. Kỹ sư phải tính toán chi tiết độ võng theo các phương pháp phân tích phi tuyến vết nứt phức tạp, đảm bảo trị số độ võng lớn nhất ở giữa nhịp nằm trong giới hạn cho phép cực kỳ khắt khe của tiêu chuẩn (thường khống chế độ võng nhỏ hơn L/250 đến L/350 của nhịp, tức là khoảng dưới 6.5cm cho nhịp 23m).

Hiện tượng chọc thủng tại các vị trí đầu cột đỡ sàn phẳng không dầm là một nguy cơ cực kỳ nguy hiểm có thể dẫn đến sự sụp đổ dây chuyền của toàn bộ hệ sàn nếu không được thiết kế đúng cách. Lực cắt chọc thủng cực lớn tập trung quanh chu vi cột phải được giải quyết triệt để bằng cách:

Bố trí vùng sàn đặc (bỏ hộp rỗng) xung quanh đầu cột với bán kính đủ lớn theo tính toán.

Tăng kích thước tiết diện cột hoặc làm thêm mũ cột (drop panel) để tăng chu vi chịu chọc thủng.

Bố trí hệ thống thép đai chống chọc thủng cường độ cao được tính toán và định vị chính xác trong lòng bê tông sàn đặc.

Sự cẩn trọng trong từng phép tính kiểm tra chọc thủng chính là ranh giới đảm bảo sự an toàn tuyệt đối cho cuộc sống và tài sản của con người sử dụng công trình sau này.

Thiết lập biện pháp thi công chi tiết và kế hoạch quan trắc biến dạng thực tế

Một bản thiết kế kết cấu hoàn hảo trên giấy sẽ vô giá trị nếu không thể thi công được một cách an toàn và khả thi ngoài thực tế công trường. Do đó, đi kèm với bản vẽ thiết kế sàn vượt nhịp 23m bắt buộc phải có một bộ hồ sơ biện pháp thi công cực kỳ chi tiết, chỉ rõ từng bước lắp dựng giàn giáo giáo nêm chịu lực cao, quy trình phân chia các phân đoạn đổ bê tông, hướng đổ bê tông và sơ đồ căng kéo cáp dự ứng lực (nếu có).

Biện pháp chống đỡ tạm (reshoring) cho các tầng dưới khi đổ bê tông tầng trên là một nội dung kỹ thuật cực kỳ quan trọng đối với các tòa nhà cao tầng. Sàn tầng dưới dù đã tháo cốp pha nhưng chưa đạt đủ 100% cường độ tuổi 28 ngày vẫn phải được chống đỡ phụ trợ để chia sẻ tải trọng của bê tông ướt từ tầng trên truyền xuống, tránh hiện tượng quá tải gây nứt gãy sàn tầng dưới.

Cuối cùng, việc lắp đặt các mốc quan trắc độ võng, độ lún thực tế ngay từ khi mới đổ bê tông, trong quá trình căng cáp, tháo giàn giáo và trong suốt quá trình hoàn thiện công trình là cực kỳ cần thiết. Số liệu quan trắc thực tế giúp kiểm chứng độ chính xác của các mô hình tính toán lý thuyết, giúp chủ đầu tư và đơn vị thiết kế chủ động kiểm soát tuyệt đối sự an toàn của hệ kết cấu vượt nhịp lớn trong mọi giai đoạn.

Lưu ý sàn vượt nhịp chỉ áp dụng với nhà có mặt tiền trên 7m

Mặc dù sở hữu những ưu điểm vượt trội không thể phủ nhận, công nghệ sàn rỗng không dầm vượt nhịp lớn không phải là một giải pháp "vạn năng" phù hợp cho mọi loại hình công trình. Một trong những nguyên tắc kỹ thuật cơ bản cần đặc biệt ghi nhớ là: Lưu ý sàn vượt nhịp chỉ áp dụng với nhà có mặt tiền trên 7m để đảm bảo tính hiệu quả kinh tế và sự làm việc ổn định của hệ kết cấu.

Bản chất cơ học chịu lực hai phương của hệ sàn phẳng không dầm

Sàn phẳng không dầm lõi rỗng hoạt động hiệu quả nhất dựa trên nguyên lý chịu lực hai phương (sàn hai phương). Khi chiều rộng mặt tiền nhà quá nhỏ (dưới 7m), hệ thống kết cấu sẽ có xu hướng chuyển sang làm việc một phương (sàn một phương dọc theo chiều sâu nhà). Trong trường hợp này, ứng suất uốn chủ yếu phân bố theo một hướng, khiến việc sử dụng hệ dầm chìm trực giao hai phương của hộp rỗng không còn phát huy hết công năng thiết kế ban đầu.

Đối với các ngôi nhà lô phố hẹp và dài (ví dụ mặt tiền 4m hoặc 5m, chiều sâu 15m - 20m), việc thiết kế sàn dầm truyền thống dọc theo biên nhà kết hợp sàn đặc mỏng lại là phương án tối ưu, đơn giản và kinh tế hơn rất nhiều. Việc cố tình áp dụng công nghệ sàn rỗng vượt nhịp cho nhà hẹp không những không tiết kiệm được vật liệu mà còn làm tăng chiều dày sàn không cần thiết, làm tăng chi phí cốp pha phụ kiện định vị hộp rỗng một cách lãng phí.

Do đó, các kiến trúc sư và chủ đầu tư cần được tư vấn trung thực về mặt kỹ thuật ngay từ giai đoạn lên ý tưởng thiết kế sơ bộ. Việc lựa chọn công nghệ xây dựng phải luôn xuất phát từ thực tế hình học của khu đất và yêu cầu công năng, tránh việc áp dụng máy móc theo trào lưu gây lãng phí nguồn lực đầu tư.

Tối ưu hóa hệ khung chịu lực đứng và sự ổn định của công trình trước tải trọng ngang

Hệ thống kết cấu của một tòa nhà là sự phối hợp chặt chẽ giữa các cấu kiện nằm ngang (sàn, dầm) và các cấu kiện đứng chịu lực (cột, vách). Với những ngôi nhà có mặt tiền rộng trên 7m, khoảng cách giữa các cột biên đủ lớn để tạo ra một hệ khung không gian ba chiều cứng cáp, có khả năng chống lại các tải trọng ngang cực tốt như lực gió bão hay chấn động động đất.

Khi mặt tiền quá hẹp, hệ khung chịu lực dọc nhà trở nên rất yếu trước tải trọng gió thổi vuông góc vào mặt bên hông nhà lớn của công trình (hiệu ứng cánh buồm). Sàn phẳng không dầm với độ cứng chống xoắn và chống cắt tại các nút liên kết cột - sàn thấp hơn so với hệ khung dầm truyền thống sẽ không đủ khả năng đảm bảo độ cứng tổng thể cho toàn bộ tòa nhà hẹp cao tầng, dễ dẫn đến hiện tượng chuyển vị ngang lớn gây nứt tường bao che và hư hại kết cấu phụ trợ.

Chính vì vậy, giới hạn mặt tiền trên 7m là một "tỷ lệ vàng" kỹ thuật được các chuyên gia kết cấu đúc kết qua thực tiễn hàng trăm công trình. Ở kích thước này, hệ sàn phẳng rỗng mới thực sự tìm được "sân khấu" lý tưởng để phô diễn toàn bộ những ưu điểm vượt trội về cả công năng kiến trúc lẫn khả năng chịu lực đỉnh cao của mình.

Bảng giá thi công phần thô sàn vượt nhịp giao động từ: 3.800.000đ - 4.200.000/m2 (loại khá )

Để giúp các chủ đầu tư có sự chuẩn bị chu đáo về mặt tài chính cho dự án của mình, việc nắm bắt chi phí thi công thực tế là vô cùng quan trọng. Đối với phân khúc công trình có yêu cầu kỹ thuật tiêu chuẩn cao, Bảng giá thi công phần thô sàn vượt nhịp giao động từ: 3.800.000đ - 4.200.000/m2 (loại khá ) là một định mức đầu tư cực kỳ hợp lý và cạnh tranh để sở hữu một không gian sàn phẳng chất lượng vượt trội.

Hạng mục chi phí	Chi tiết vật tư & Nhân công tiêu chuẩn (Loại Khá)	Đơn giá ước tính (VNĐ/m²)
Bê tông cốt thô	Bê tông thương phẩm mác 300 - 350, Thép Việt Nhật/Hòa Phát	1.800.000 - 2.000.000
Hộp rỗng tạo rỗng	Hộp nhựa Tbox / Nevo tiêu chuẩn công nghệ Ý	400.000 - 500.000
Cốp pha & Giàn giáo	Hệ giàn giáo nêm chịu lực, cốp pha phủ phim tiêu chuẩn	600.000 - 700.000
Nhân công thi công	Đội thợ chuyên nghiệp, kỹ sư giám sát định vị hộp và đổ bê tông	1.000.000 - 1.000.000
Tổng cộng	Thi công phần thô trọn gói sàn vượt nhịp loại khá	3.800.000 - 4.200.000

Chi tiết các cấu phần vật tư và nhân công trong gói chất lượng khá

Trong gói thầu xây dựng loại khá này, các loại vật tư cốt lõi được sử dụng đều là những thương hiệu uy tín hàng đầu trên thị trường xây dựng Việt Nam hiện nay. Cốt thép sử dụng thường là thép Hòa Phát, Việt Nhật (Vina Kyoei) hoặc Pomina đạt chuẩn chất lượng cao. Bê tông tươi thương phẩm được cung cấp bởi các trạm trộn uy tín với mác thiết kế từ mác 300 đến mác 350, đảm bảo độ đồng đều và cường độ chịu nén vượt trội.

Hệ thống hộp nhựa rỗng sử dụng trong gói này thường là dòng sản phẩm sản xuất trong nước theo công nghệ chuyển giao từ châu Âu như Tbox hay Nevo tiêu chuẩn, đảm bảo độ cứng chịu lực ép dập tốt trong quá trình công nhân đi lại thao tác trên công trường và quá trình đổ bê tông đầm dùi. Hệ cốp pha sử dụng là cốp pha phủ phim cao cấp kết hợp giàn giáo nêm thế hệ mới, đảm bảo an toàn chịu lực tuyệt đối và bề mặt bê tông trần sau khi tháo dỡ có độ phẳng mịn cao.

Đội ngũ nhân công trực tiếp thi công là các tổ đội thợ lành nghề đã được đào tạo chuyên sâu về kỹ thuật lắp đặt hộp rỗng định vị và quy trình đổ bê tông hai lớp chống nổi. Sự có mặt của các kỹ sư giám sát kỹ thuật kết cấu tại hiện trường 24/7 đảm bảo từng mét sắt, từng chiếc hộp được đặt đúng vị trí thiết kế với dung sai nhỏ nhất.

Đánh giá hiệu quả đầu tư thực tế đối với các công trình quy mô vừa

Với mức ngân sách đầu tư từ 3.800.000đ đến 4.200.000đ/m2 phần thô, đây được xem là giải pháp tối ưu chi phí cực kỳ hiệu quả cho các công trình như văn phòng cho thuê tầm trung, showroom trưng bày sản phẩm, các nhà xưởng công nghiệp nhẹ hay các biệt thự phố có mặt tiền rộng rãi. Chủ đầu tư vừa có được một không gian kiến trúc hiện đại, thông thoáng không dầm cột giữa, vừa giữ được tổng mức đầu tư xây dựng ở mức vô cùng dễ chịu và nhanh chóng thu hồi vốn.

Việc tiết kiệm chi phí làm móng (do tải trọng sàn giảm) và giảm chiều cao tầng giúp bù đắp đáng kể vào chi phí mua hộp nhựa rỗng ban đầu. Trên thực tế phân tích tài chính của nhiều dự án thực tế, tổng chi phí xây dựng trọn gói của phương án sàn rỗng loại khá này thường chỉ tương đương hoặc thậm chí tiết kiệm hơn từ 3% đến 5% so với việc thi công hệ sàn dầm truyền thống có cùng quy mô công năng sử dụng.

Hơn thế nữa, tính thẩm mỹ vượt trội của trần phẳng hoàn thiện trong gói khá này giúp chủ đầu tư tiết kiệm thêm một khoản chi phí đáng kể cho hạng mục đóng trần thạch cao trang trí sau này, nâng cao biên độ lợi nhuận ròng cho dự án kinh doanh của mình.

Bảng giá thi công phần thô sàn vượt nhịp giao động từ: 4.000.000đ - 4.500.000đ/m2 (loại cao cấp)

Đối với các dự án có yêu cầu kỹ thuật đặc biệt khắt khe, đòi hỏi khẩu độ vượt nhịp cực lớn lên tới 23m kết hợp hoạt tải nặng, phân khúc cao cấp là sự lựa chọn không thể thay thế. Bảng giá thi công phần thô sàn vượt nhịp giao động từ: 4.000.000đ - 4.500.000đ/m2 (loại cao cấp) mang đến một giải pháp toàn diện với những tiêu chuẩn vật liệu đỉnh cao và biện pháp kiểm soát chất lượng hoàn hảo nhất.

Hạng mục chi phí	Chi tiết vật tư & Nhân công chất lượng cao (Loại Cao Cấp)	Đơn giá ước tính (VNĐ/m²)
Bê tông cốt thô	Bê tông mác cao 400 trở lên, Thép cường độ cao nhập khẩu	1.900.000 - 2.100.000
Hộp & Cáp ứng lực	Hộp rỗng Cobiax quả cầu / Uboot nhập khẩu Ý + Cáp dự ứng lực	800.000 - 1.000.000
Cốp pha & Giàn giáo	Hệ giàn giáo nhôm / giàn giáo ringlock, Cốp pha nhựa cao cấp	500.000 - 600.000
Nhân công & Giám sát	Chuyên gia giám sát kết cấu quốc tế, thợ căng kéo cáp chuyên nghiệp	800.000 - 800.000
Tổng cộng	Thi công phần thô trọn gói sàn vượt nhịp loại cao cấp	4.000.000 - 4.500.000

Tiêu chuẩn vật tư đỉnh cao trong phân khúc thi công cao cấp

Trong phân khúc cao cấp này, mọi vật tư đầu vào đều phải trải qua các quy trình kiểm định chất lượng khắt khe nhất của các phòng thí nghiệm đạt chuẩn quốc gia. Bê tông thương phẩm sử dụng thường có mác cực cao từ mác 400 trở lên, kết hợp các chất phụ gia siêu hóa dẻo giảm nước thế hệ mới giúp bê tông đạt cường độ sớm cực nhanh, tăng độ đặc chắc chịu cắt chịu nén tuyệt hảo cho sàn nhịp lớn.

Hộp rỗng tạo rỗng sử dụng là các dòng sản phẩm nhập khẩu trực tiếp từ Châu Âu như hệ quả cầu Cobiax (Đức) hay hộp Uboot thế hệ mới nhất của Ý có cấu tạo chịu lực cơ học đặc biệt chắc chắn, chống biến dạng tuyệt đối dưới mọi tác động thi công. Đặc biệt, gói này bao gồm việc thiết kế kết hợp hệ thống cáp dự ứng lực căng sau với các bó cáp thép cường độ cao nhập khẩu, hệ thống đầu neo, nêm neo chuyên dụng chất lượng cao nhất để kiểm soát tuyệt đối độ võng và chống nứt dài hạn cho sàn nhịp 23m.

Hệ cốp pha sử dụng là hệ cốp pha nhựa thế hệ mới nhập khẩu hoặc cốp pha nhôm định hình kết hợp hệ giàn giáo Ringlock (giàn giáo đĩa) siêu chịu lực. Sự kết hợp này mang lại bề mặt trần bê tông mộc phẳng mịn hoàn hảo gần như tuyệt đối, đạt tiêu chuẩn khắt khe để làm trần bê tông mộc nghệ thuật trang trí cao cấp cho các công trình hạng sang.

Sự đồng hành của các chuyên gia kết cấu hàng đầu và quy trình kiểm soát chất lượng quốc tế

Sự khác biệt lớn nhất làm nên giá trị của gói thi công cao cấp chính là sự tham gia trực tiếp của các chuyên gia kết cấu, các kỹ sư trưởng giàu kinh nghiệm thực chiến đã từng trực tiếp triển khai nhiều dự án vượt nhịp lớn cấp quốc gia. Mọi bước đi trên công trường từ lắp giáo, rải thép, định vị hộp, căng kéo cáp dự ứng lực đều được kiểm soát và nghiệm thu chi tiết bằng các thiết bị đo đạc laser hiện đại có độ chính xác cao.

Quy trình căng kéo cáp dự ứng lực được thực hiện bởi đội ngũ thợ chuyên nghiệp được chứng nhận, sử dụng các thiết bị kích thủy lực hiện đại đã được hiệu chuẩn kiểm định chính xác lực kéo. Kết quả căng cáp được ghi nhận chi tiết qua biểu đồ độ dãn dài thực tế của cáp và so sánh trực tiếp với thiết kế lý thuyết, đảm bảo lực nén trước phân bố đều khắp lòng sàn đúng như mong đợi của kỹ sư thiết kế.

Công tác bảo dưỡng bê tông sau đổ được áp dụng các công nghệ tiên tiến như phủ màng chất dính bảo dưỡng (curing compound) kết hợp hệ thống phun sương tự động liên tục, giữ cho nhiệt độ và độ ẩm của khối bê tông sàn luôn ở trạng thái lý tưởng nhất, loại bỏ hoàn toàn nguy cơ nứt vi mô do sốc nhiệt hay mất nước đột ngột của bê tông mác cao.

Sự lựa chọn hoàn hảo cho các công trình biểu tượng và công nghiệp nặng đòi hỏi độ bền thế kỷ

Với mức giá từ 4.000.000đ đến 4.500.000đ/m2, gói thầu cao cấp này là sự lựa chọn tối ưu cho các công trình có tính chất biểu tượng kiến trúc, các trung tâm hội nghị quốc tế, các nhà máy sản xuất công nghệ cao đòi hỏi sự yên tĩnh chống rung tuyệt đối cho các thiết bị máy móc siêu chính xác, các showroom siêu xe sang trọng, biệt thự cao cấp hay bãi đỗ xe thông minh nhiều tầng có mật độ lưu thông xe cộ tải trọng lớn liên tục.

Mặc dù chi phí đầu tư ban đầu cao hơn so với gói khá, nhưng độ bền dài hạn, khả năng chịu lực vượt bậc và sự an tâm tuyệt đối mà gói cao cấp mang lại trong suốt vòng đời vận hành hàng chục năm của công trình là vô cùng xứng đáng. Công trình không chỉ đạt hiệu quả tối ưu về mặt sử dụng thực tế mà còn là một tác phẩm nghệ thuật kiến trúc bền vững với thời gian, khẳng định tầm vóc vị thế và tầm nhìn dài hạn của chủ đầu tư.

Kết luận

Giải pháp Thi công sàn vượt nhịp 23m Uboot, Tbox, Nevo, VRO, Cobiax thực sự là một cuộc cách mạng trong lĩnh vực xây dựng hiện đại, mang lại sự kết hợp hoàn hảo giữa tính thẩm mỹ kiến trúc vượt trội và hiệu quả kinh tế - kỹ thuật đỉnh cao. Bằng việc ứng dụng thông minh hệ thống hộp rỗng tạo không gian phẳng lỳ không dầm, kết hợp hài hòa với cáp dự ứng lực tiên tiến, công nghệ này cho phép giải phóng hoàn toàn hệ cột giữa, mang lại mặt bằng sử dụng thông thoáng, linh hoạt tối đa cho các công trình từ nhà xưởng, showroom đến văn phòng cao cấp. Việc lựa chọn đúng phân khúc thi công từ khá đến cao cấp phù hợp với ngân sách và quy mô dự án sẽ là bước đi chiến lược giúp các chủ đầu tư hiện thực hóa những công trình biểu tượng an toàn, bền vững và tối ưu hóa giá trị đầu tư dài hạn của mình.

CÔNG TY TNHH THIẾT KẾ – XÂY DỰNG NHÀ KIẾN AN VINH

Trụ sở chính: 434 Nguyễn Thái Sơn, Phường An Nhơn, TP. Hồ Chí Minh

VPĐD1 : 52 Tân Chánh Hiệp 36, Phường Trung Mỹ Tây, Quận 12, TP. Hồ Chí Minh

Chăm sóc khách hàng: 0981 960 839

Phòng Kế Toán: (08) 3715 2415 - (028) 3715 6379

Phòng Vật tư: 0981 507 588

Hotline: 0973 778 999

Email: kienanvinh2012@gmail.com

Website: kienanvinh.com
